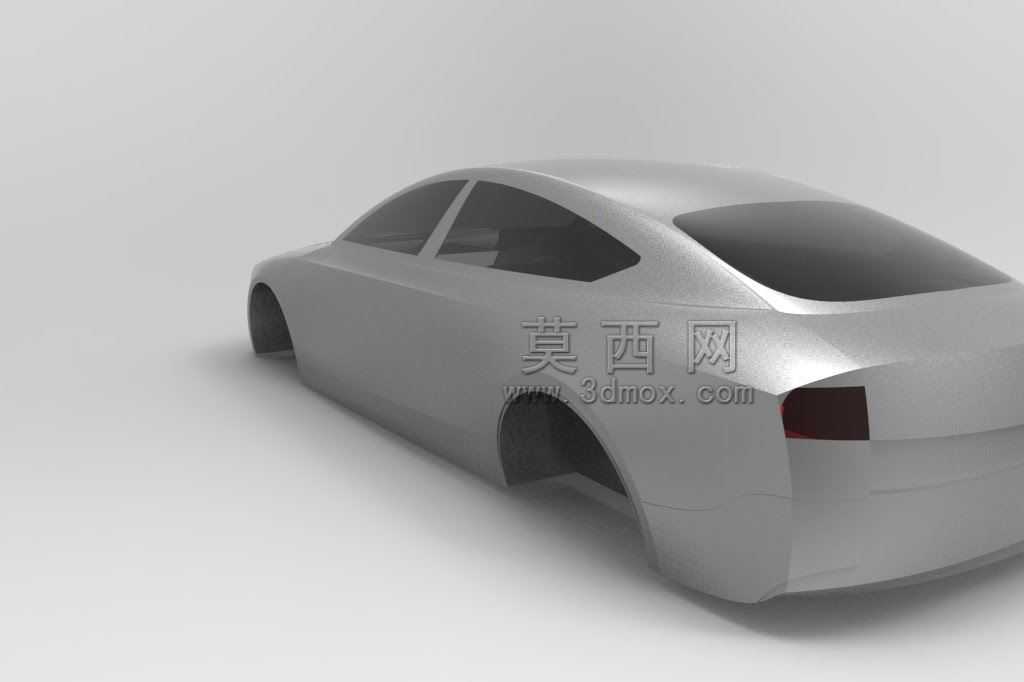

轿车车身外覆盖件曲面结构设计

　　本次呈现的车身曲面结构，聚焦量产乘用车的外覆盖件主体形态设计，核心服务于整车造型验证、空气动力学性能校核、内外饰安装边界匹配这几类核心工程场景。在整车开发流程中，这类车身曲面数据是造型部门与工程部门衔接的核心载体，既需要还原造型方案的光影质感与线条流畅度，也要为后续的结构细化、零部件安装预留足够的工程余量。从实际用途来看，该曲面数据可直接用于风洞仿真的前置模型搭建，通过对曲面曲率连续性的调整，验证整车在高速行驶状态下的风阻系数、气流分离点位置，尤其是C柱到车尾的过渡曲面，直接影响尾部涡流的形成状态，关系到整车高速行驶的稳定性与风噪表现。同时，该曲面也是外覆盖件冲压工艺设计的基础依据，曲面的拔模角度、圆角半径、曲率变化率，

　　都会直接影响冲压工序的排布、模具的加工难度以及最终冲压件的表面质量，比如车门与侧围的分缝位置，曲面的贴合度需要控制在毫米级公差范围内，避免后期装配出现段差超差、缝隙不均的问题。在功能特性层面，该车身曲面采用G2连续的曲面构建逻辑，所有可见外表面的曲率过渡均无明显折角，既保证了漆面喷涂后的光影反射效果，避免出现外观缺陷，也能在碰撞发生时，通过曲面的合理弧度设计引导碰撞力的传递路径，降低对乘员舱的侵入量。设计过程中，优先保证了乘员舱的横向与纵向空间边界，侧围曲面的内收角度经过多轮调整，既兼顾了造型的溜背视觉效果，也没有过度压缩后排乘客的头部空间，同时轮拱位置的曲面凸起高度，预留了不同规格轮胎的跳动行程，避免车辆在极限转向、

　　颠簸路面行驶时轮胎与轮眉发生干涉。从安装边界来看，车身侧围的曲面内侧预留了车门铰链、玻璃升降器、侧气帘、线束走线的安装空间，曲面的厚度方向按照量产车的外板厚度规范设置，在保证曲面刚度的前提下尽可能控制重量，车尾的曲面弧度与后备箱盖的分缝位置，匹配了后备箱的开启角度与储物空间尺寸，后翼子板的曲面造型兼顾了后尾灯的安装定位面，保证灯具安装后与曲面的贴合度满足IP67级别的密封要求。前翼子板的曲面过渡与前保险杠、引擎盖的分缝位置，预留了行人碰撞保护的溃缩空间，曲面下方的支撑结构安装点位置，也在曲面设计阶段做了同步预留，避免后续结构设计时出现曲面与安装点干涉的问题。在建模逻辑上，该曲面采用从基础轮廓线到关键截面线再到曲面拟合的构建流程，

　　先确定整车的轴距、轮距、前后悬长度这些硬点参数，再根据造型效果图绘制Y0、Y±300、Y±600这些关键位置的截面线，通过网格曲面命令生成基础大面，再对圆角、棱线这些细节位置做曲率优化，所有曲面的控制点排布尽量规整，减少后期曲面修改时的畸变概率，尤其是肩线位置的曲面，从车头贯穿到车尾，曲率变化保持均匀，避免出现光影断裂的问题。针对车身表面的表面处理工艺适配，曲面的所有外露区域都做了曲率一致性检查，保证电泳、中涂、面漆各道工序中，漆层能够均匀附着，不会因为曲面曲率突变出现漆层流挂、厚度不均的问题，车门把手、充电口盖这些活动件的安装位置，曲面做了局部下沉处理，保证活动件关闭后与周围曲面保持齐平，没有明显的凸起或凹陷。
