小型机用精密台虎钳夹持工装结构

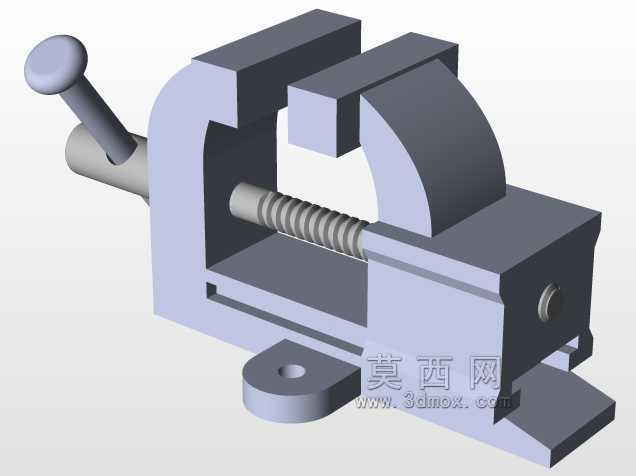

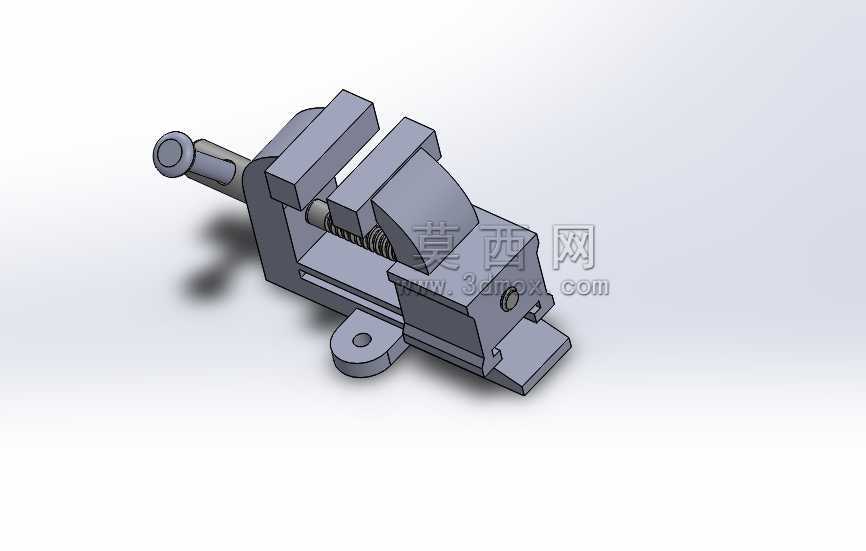

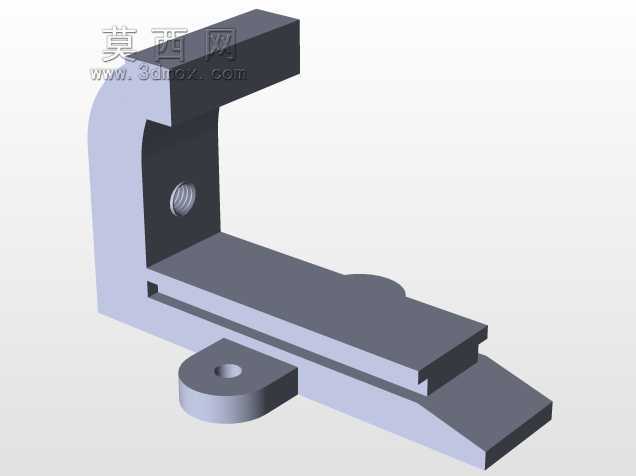

　　日常金工实训、小件精密加工场景里，这类小型台虎钳是工位上最基础也最不可或缺的夹持载体，不管是钳工锉削、钻孔工序里的工件固定，还是小型铣床、磨床上的轻型坯件装夹，都能靠它提供稳定的夹持力，避免加工过程中工件窜动影响精度。从结构设计逻辑来看，这套虎钳采用了最成熟的丝杠螺旋传动方案，转动端部的手柄就能带动活动钳身沿固定钳身的导轨面做直线往复运动，配合钳口处的防滑齿纹，既能保证对金属坯件的咬合力度，又不会因为夹持力过大直接夹伤软质工件的表面。固定钳身底部设计了带安装孔的凸耳结构，安装时可以通过螺栓直接固定在工作台台面或者专用工装基板上，两个安装孔的孔位间距经过匹配常规钳工台的T型槽间距设计，不需要额外做转接板就能完成装夹固定，

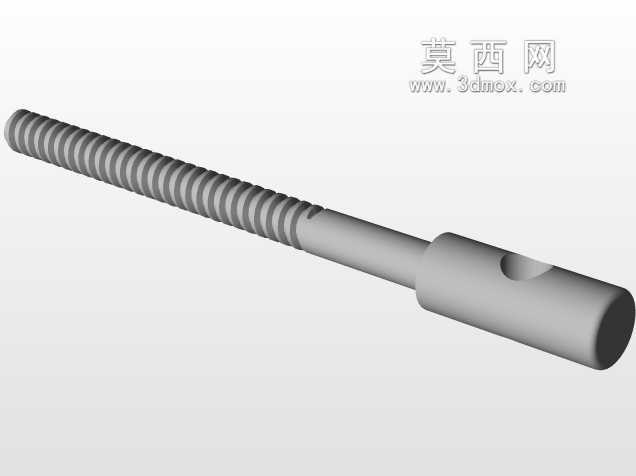

　　安装边界完全适配常规教学实训台、小型台式加工设备的工作台面尺寸，不会出现超出台面边缘干涉操作的问题。活动钳身和固定钳身的配合面采用了燕尾槽导向结构，相比平导轨结构，燕尾槽的导向精度更高，承载侧向力的能力更强，哪怕在夹持工件做侧向锉削、铣削加工时，活动钳身也不会出现抬升或者偏移的问题，长期使用后的磨损量也更小，只需要定期调整镶条就能恢复配合精度，维护成本极低。钳口部分采用了可更换的淬火钢钳口板，通过沉头螺丝固定在钳身本体上，当钳口齿纹磨损或者出现崩缺时，只需要拧下固定螺丝更换新的钳口板就能继续使用，不需要整体更换钳身，大幅降低了长期使用的耗材成本。丝杠部分采用了梯形螺纹传动，相比普通三角螺纹，梯形螺纹的传动效率更高，自锁性能也更可靠，

　　当夹持力达到设定值后，就算加工过程中存在振动，丝杠也不会自行回转松脱，能持续保持稳定的夹持力，不需要操作人员频繁检查复紧。整体结构没有多余的复杂零件，所有传动部件都做了外露式设计，日常清理铁屑、加注润滑脂都非常方便，不会出现铁屑卡进传动缝隙导致操作卡滞的问题，非常适合实训场景下高频次、粗放操作的使用需求。钳身的整体尺寸控制得比较紧凑，总长度不超过常规成年人的小臂长度，重量也控制在单手提携的范围内，除了固定在工位上使用，也可以临时转移到其他作业点配合临时加工需求，适配多工位灵活调度的使用场景。在设计建模过程中，所有配合面都预留了合理的装配间隙，丝杠和螺母的配合间隙、活动钳身和导轨的配合间隙都按照实际机加工的公差等级设定，

　　完全符合实际加工装配的工艺要求，不会出现建模时配合完美实际生产装不上的问题。钳身的所有棱边都做了小圆角过渡处理，避免操作人员在使用过程中被尖锐棱边划伤，符合工装设备的安全设计要求。底部的安装凸耳和钳身本体采用一体化结构设计，相比拼接式结构，整体刚性更强，承受大夹持力时不会出现连接部位断裂的问题，能满足日常实训、轻型加工场景下的所有夹持需求。
