头戴式时尚音频耳机结构设计方案

　　日常做消费电子结构建模时，头戴耳机是很典型的跨人机工程、声学结构、外观工艺多维度协同的设计品类，这次的头戴式耳机结构方案，首先要平衡佩戴舒适度与外观辨识度的核心矛盾。先从头梁部分说起，头梁采用弧形一体化骨架设计，主体支撑段选用刚性材质保证夹持力的长期稳定性，避免使用久了出现头梁松垮、夹持力衰减的问题，接触头顶的内侧区域预留了软质缓冲层的安装位，缓冲层厚度控制在12-15mm区间，既能够分散头部承压，又不会因为缓冲层过厚导致整体头梁高度过高，影响佩戴后的视觉协调性。两侧的伸缩调节段采用滑轨式结构，每侧设置8个档位的卡位槽，调节阻尼控制在3-5N，用户单手就可以完成长度调节，调节到位后不会出现滑位问题，适配不同头围尺寸的佩戴需求，

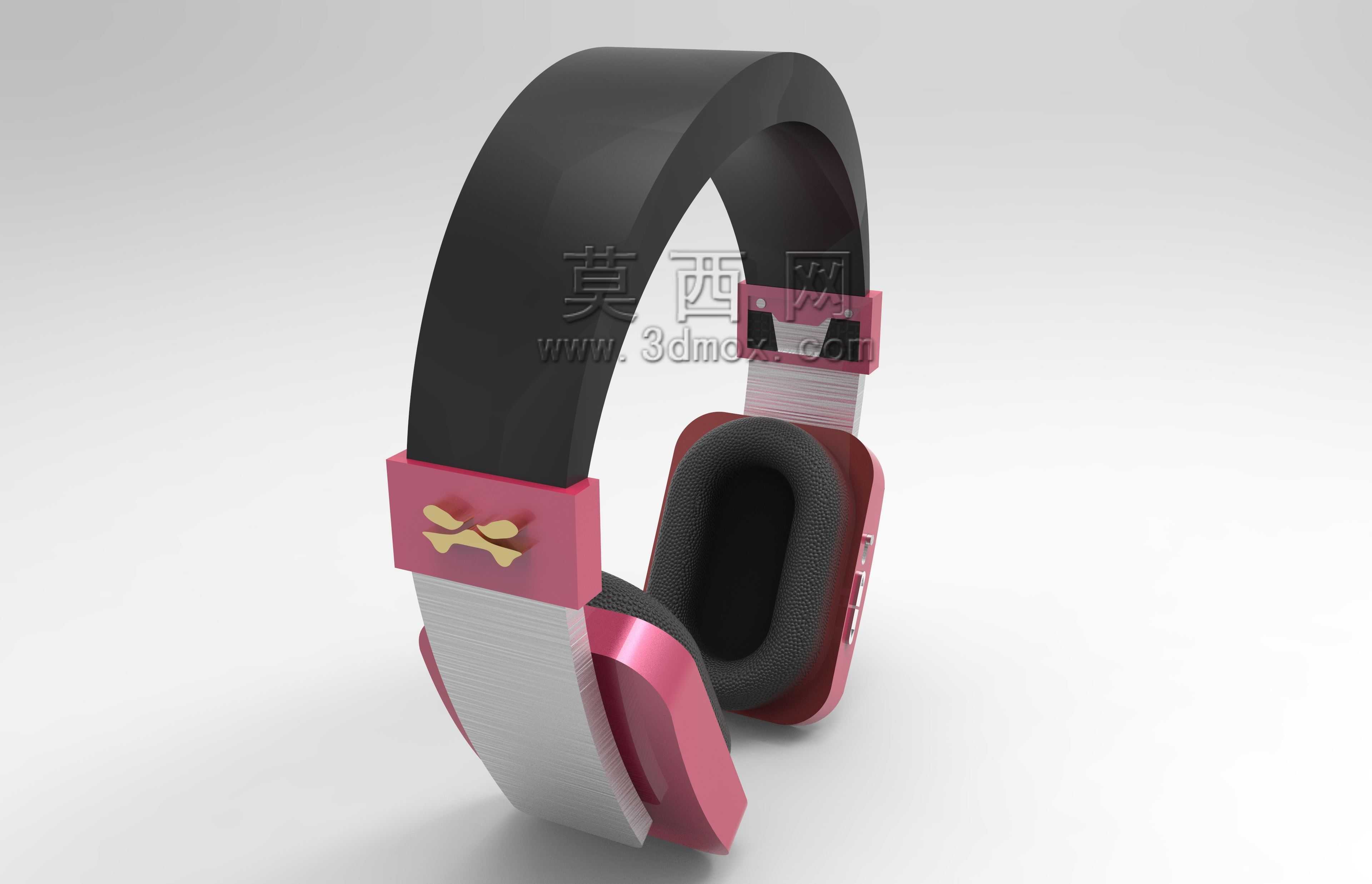

　　伸缩段的总调节行程设置为40mm，能够覆盖从青少年到成年人大头围的适配范围。耳罩部分采用椭圆形贴合轮廓，区别于正圆形耳罩的生硬感，椭圆轮廓的长轴沿垂直方向设置，能够完整包裹大部分用户的耳廓，避免耳罩压耳带来的长时间佩戴不适感，耳罩内侧的软垫采用倾斜角度设计，贴合面部的一侧做5度的内倾角，能够更好地贴合脸颊侧面的轮廓，减少漏音问题的同时提升佩戴的包裹感。耳罩与头梁连接的转轴部分采用万向转动结构，支持水平方向15度、垂直方向20度的角度偏转，能够自适应不同用户的耳廓角度，保证耳罩软垫能够完全贴合面部，不会出现局部压痛点。外观装饰部分，头梁与耳罩的衔接位置设置了装饰件安装位，装饰件采用卡扣式固定结构，不需要额外打胶，

　　方便后续生产组装以及售后的外观件更换，装饰件表面预留了品牌标识的蚀刻区域，能够满足不同品牌的定制化外观需求。声学结构层面，耳罩内部预留了40mm直径动圈单元的安装腔体，腔体深度设置为18mm，单元安装位做了密封台阶设计，保证单元安装后前后腔的密封性，避免声学串扰影响音质表现，耳罩后侧预留了调音孔的位置，调音孔覆盖防尘网的安装槽，能够在保证调音效果的同时阻挡灰尘进入腔体内部。走线部分从头梁内部的中空通道穿过，连接两侧耳罩的单元与控制电路板，走线槽内部做了圆角处理，避免调节头梁长度时线材被反复弯折出现断线问题，右侧耳罩的下侧预留了按键与接口的安装位，包括音量调节按键、电源开关以及充电接口，按键的凸起高度设置为1.2mm，按压行程0.

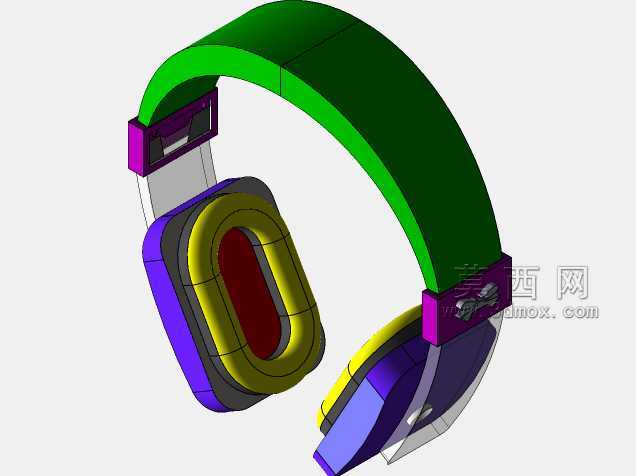

　　8mm，保证盲操作时的触感反馈清晰。整体装配逻辑采用模块化设计，头梁骨架、伸缩调节段、耳罩壳体、软垫、装饰件都可以单独拆分，生产时各个部件可以并行加工组装，提升生产效率，后期维修时也可以单独更换损坏的部件，降低维修成本。从安装边界来看，耳机收拢状态下的整体尺寸控制在180mm160mm80mm区间，能够适配市面上常规的头戴耳机收纳包尺寸，方便用户外出携带，展开状态下头梁的最大内宽为165mm，适配头围范围在54cm-62cm之间，覆盖绝大多数成年用户的佩戴需求。结构强度方面，头梁的夹持力设置为5N左右，既能够保证佩戴时耳机不会轻易滑落，又不会因为夹持力过大导致夹头感，头梁骨架做了1.5万次弯折疲劳测试的结构冗余，反复弯折后不会出现断裂或者塑性变形，伸缩调节结构做了1万次滑动测试的冗余，长期调节也不会出现卡位失效的问题。细节处理上，所有壳体的拼接缝隙控制在0.1mm以内，外观面没有明显的合模线痕迹，装饰件与壳体的配合做了错位防呆设计，组装时不会出现装反的问题，耳罩软垫采用可拆卸设计，用户可以自行更换不同材质的软垫，比如皮质款或者织物款，适配不同季节的使用需求。
