桌面级FDM熔融沉积成型3D打印设备结构

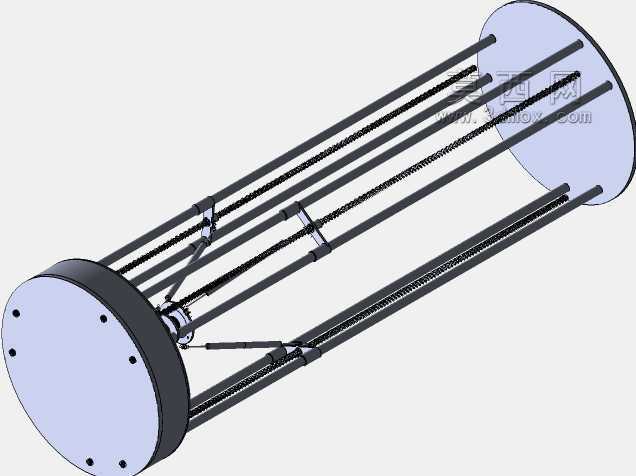

　　日常做手板验证、小批量定制件打样的场景里，这类桌面级打印设备是结构工程师、创客群体接触频率最高的增材加工载体，和工业级大尺寸打印设备不同，它的设计核心是在有限的桌面占用空间内，平衡打印精度、运行稳定性与操作便捷性，不需要配套工业级的恒温厂房、专用供电回路，普通办公桌面即可放置使用，适配小尺寸零件的快速打样需求，覆盖产品研发阶段的结构验证、工装夹具快速制作、创意模型实体输出等多个实际场景。从结构布局来看，这款设备采用了圆形底座搭配立式光轴导向的框架设计，区别于常见的矩形铝型材框架结构，圆形底座的重心更集中在设备几何中心位置，配合三根均布的立式光轴作为Z向传动的导向支撑，相比双光轴的悬臂结构，Z轴升降过程中的偏摆量能控制在更小范围内，

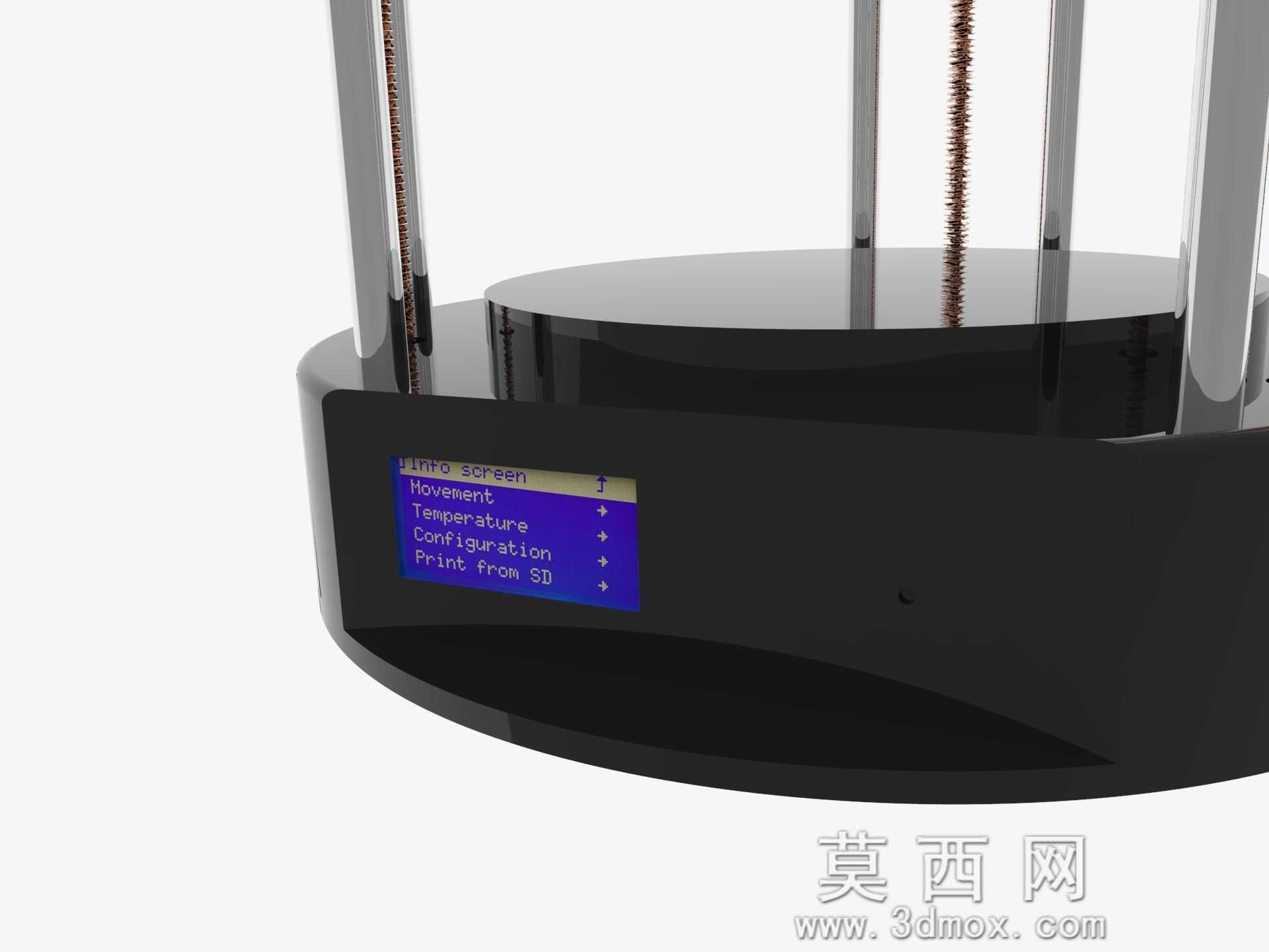

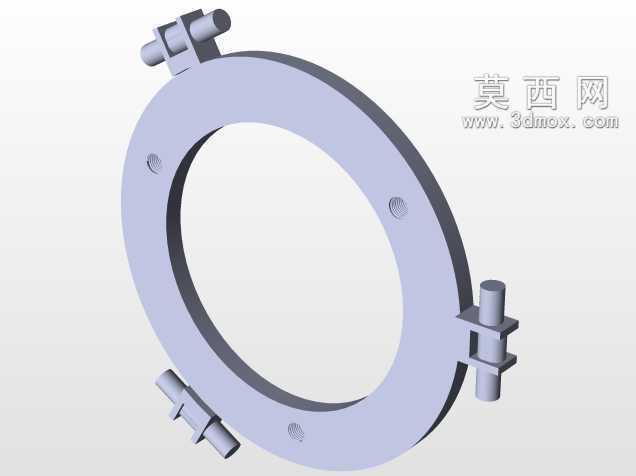

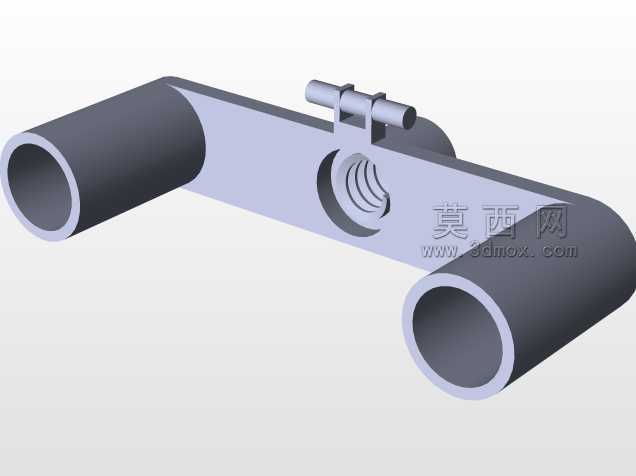

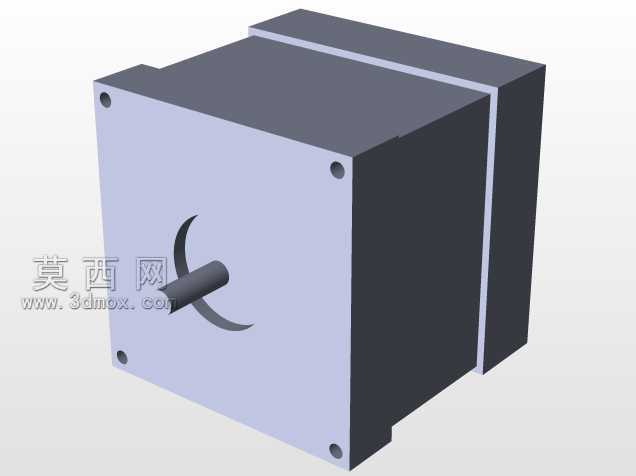

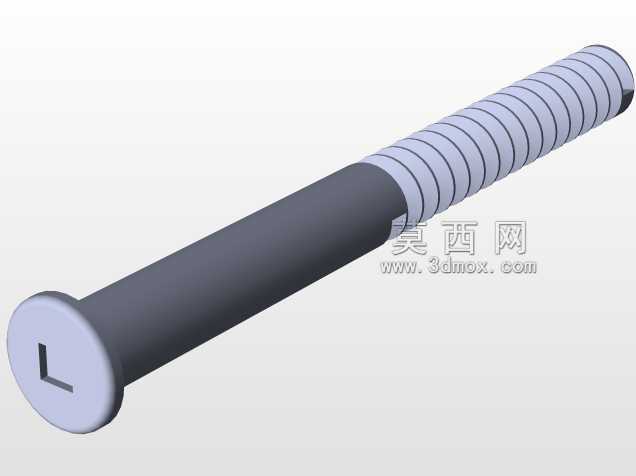

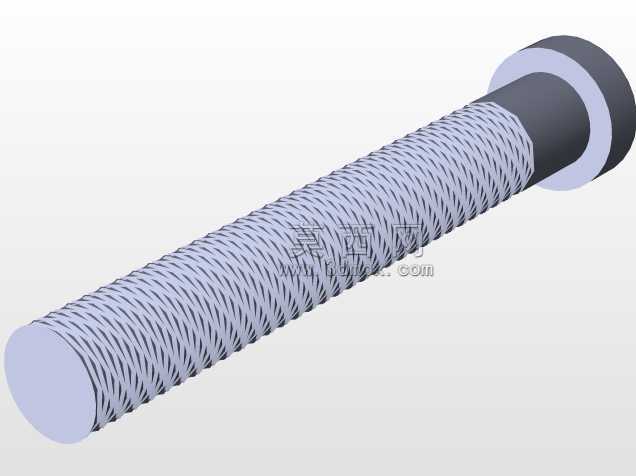

　　打印平台沿光轴做垂直升降运动时，平台平面的平行度保持能力更优，能有效减少层高打印过程中的层纹偏移、平台倾斜导致的首层粘附失败问题。设备的操作交互区域集成在底座正面的嵌入式位置，采用小尺寸液晶显示屏搭配实体按键的交互方案，没有采用触控屏设计，是考虑到车间、创客空间等实际使用场景里，操作人员手上可能沾有耗材碎屑、润滑油脂，实体按键的触发可靠性更高，误触概率更低，屏幕界面直接显示运动控制、温度参数、配置选项、打印任务启动等核心功能入口，没有冗余的娱乐化功能模块，操作人员可以快速完成参数调整、任务启停操作，不需要复杂的菜单层级跳转。Z向传动采用了精密丝杆配合光轴导向的结构，丝杆布置在三根光轴的中心位置，和圆形打印平台的中心同轴，

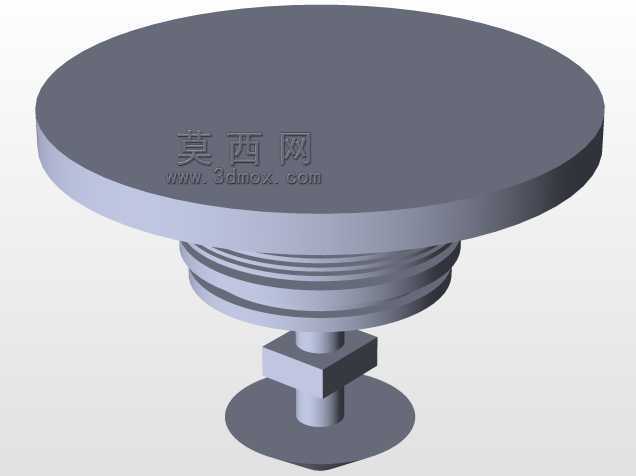

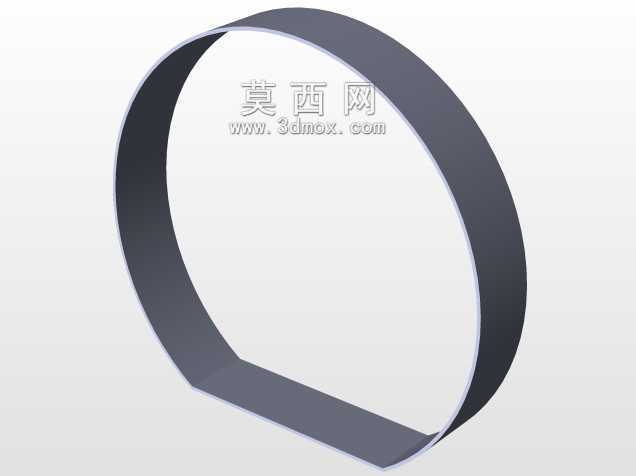

　　这种传动布局能让升降驱动力均匀作用在平台中心，避免单侧驱动带来的平台倾斜力矩，长期运行后平台的水平度保持能力更好，减少频繁调平的维护工作量。打印平台采用圆形高平整度板材，表面做了哑光耐磨处理，适配PLA、ABS等常见熔融沉积耗材的首层粘附需求，平台的直径尺寸控制在200mm级别，对应的最大打印幅面为直径200mm、高度200mm左右的圆柱成型空间，既能满足绝大多数小型结构件、手板模型的打印尺寸需求，又不会因为成型幅面过大导致设备整体占用空间超标，放置在常规600mm深度的办公桌面上时，设备前后左右预留100mm的操作空间即可满足走线、耗材放置、日常维护的安装边界要求。底座内部集成了主控板、驱动模块、电源模块等核心电气部件，

　　所有电气元件都做了内置隐藏处理，外部没有裸露的线束，既避免了日常操作中线束剐蹭影响打印运动，也能减少车间环境里的粉尘、碎屑落到电气元件上导致的接触不良问题，底座底部预留了可调支撑脚，放置在略有不平整的桌面时，可以通过调整支撑脚高度快速完成设备初始水平校准，不需要额外垫塞调平片。从设计思路上看，这款设备没有追求花哨的外观造型与冗余的附加功能，所有结构设计都围绕打印过程的稳定性、日常操作的便捷性、长期使用的低维护成本展开，比如光轴表面做了硬铬处理，长期往复运动的耐磨性能更好，丝杆配套了自润滑螺母组件，日常使用不需要频繁加注润滑脂；操作面板的倾斜角度刚好适配操作人员站立或坐姿操作时的视线角度，不需要弯腰或抬手就能清晰看清屏幕参数；底座侧面预留了散热通风槽，内部电气元件工作时的热量可以自然对流散出，不需要额外加装高转速散热风扇，能降低设备运行时的噪音，适合办公环境下长时间运行。实际使用过程中，这类设备可以完成结构验证件的快速输出，比如研发阶段的卡扣结构、装配配合件，不需要等待外协机加工的周期，几个小时就能拿到实体件做装配验证；也可以制作小型工装夹具，比如生产线上用的小型定位治具、产品检测用的辅助支撑块，用工程耗材打印后就能直接投入使用，大幅缩短工装制作的周期与成本；针对教育场景、创客创作场景，它的操作逻辑简单，结构直观，也能作为增材制造原理教学的实操载体，让学习者直观理解熔融沉积成型的运动逻辑、层叠成型原理。
