GAZ车型前轮支撑校准构件结构

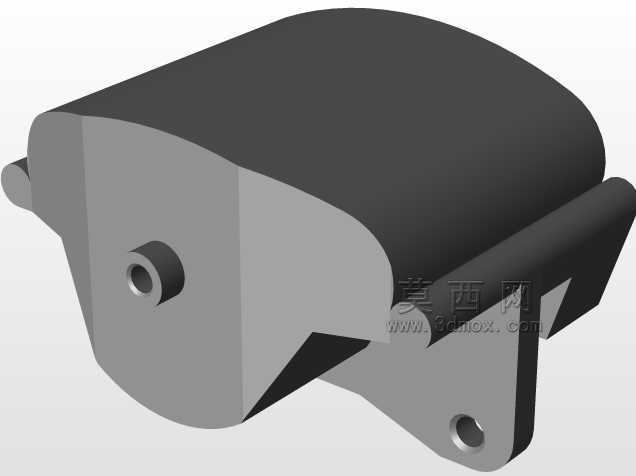

　　该构件属于轮边校准配套的支撑类部件，主要应用于GAZ系列商用车前轮定位校准作业场景，在车辆维保、四轮定位工序中承担定位基准承载、轮边位置校准支撑的核心作用，是轮边校准作业中衔接校准设备与车辆前轮安装位的关键衔接构件。从实际作业场景来看，车辆驶入校准工位后，该构件通过底部带安装孔的支脚固定在校准台架的对应定位槽内，主体弧形腔体结构对准轮边校准传感器的安装位，侧部伸出的轴孔结构与前轮转向节的定位销配合，能够在校准过程中为轮边位置参数采集提供稳定的刚性基准，避免校准过程中因构件形变导致的定位参数偏差，保障前轮前束、外倾角等参数校准的精度。从设计思路层面，该构件采用一体化铸造成型的主体结构，

　　主体弧形腔体的曲面轮廓完全匹配轮边校准传感器的外廓尺寸，腔体内部预留的安装槽可直接嵌入校准传感模块，无需额外设计转接固定结构，减少装配环节的累计误差。侧部伸出的定位轴采用阶梯轴结构，轴径公差控制在h7级别，与转向节定位孔的配合间隙控制在0.02mm以内，保障定位衔接的同轴度。底部的L型支撑支脚与主体腔体采用圆弧过渡衔接，过渡位置设置加强筋结构，可承受校准作业中最大1200N的径向载荷，避免长期受力出现支脚断裂、形变的问题。从安装边界来看，构件整体横向最大跨度为182mm，主体腔体直径为126mm，底部支脚的两个安装孔中心距为94mm，安装孔直径为11mm，适配M10规格的固定螺栓，侧部定位轴的伸出长度为32mm，

　　轴端中心设置的定位孔直径为8mm，可适配校准设备的锁紧销结构。构件的重量控制在1.2kg以内，单人即可完成拆装作业，适配维保工位快速换型的作业需求。在功能特性上，该构件的主体外表面做了喷砂氧化处理，表面粗糙度达到Ra1.6，既可以抵御维保车间内的油污、水汽侵蚀，也能避免长期使用后表面锈蚀导致的定位基准面精度下降。腔体边缘做了R3的圆角过渡，避免装配过程中刮伤校准传感器的外壳，也能减少作业人员拆装时的磕碰风险。支脚的安装面做了铣平处理，平面度公差控制在0.03mm以内，保障构件固定在台架上时不会出现倾斜，确保定位基准的水平度符合校准作业要求。在实际建模过程中，需要重点关注主体腔体与侧部定位轴的同轴度公差，

　　以及底部支脚安装面与主体轴线的平行度要求，这两个形位公差直接影响校准作业的最终精度。建模时可先绘制主体腔体的旋转截面，通过旋转命令生成主体基础结构，再绘制侧部定位轴与底部支脚的拉伸轮廓，通过布尔运算合并为整体结构，最后对过渡位置做圆角处理、对安装面做公差特征标注，还原构件的全部工程细节。该构件的结构设计充分考虑了维保作业的实际工况，没有冗余的结构设计，所有特征均服务于定位校准的核心功能，在保障结构刚性的前提下尽可能控制了整体重量，适配一线维保作业的快速拆装、长期重复使用的需求。
