集成式多通路气动电磁阀组结构设计

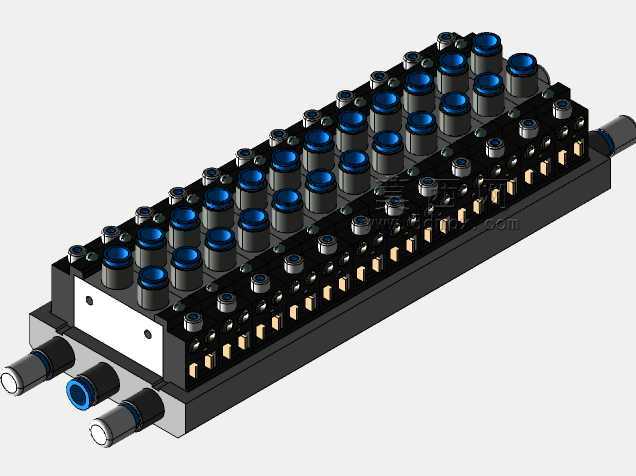

　　在自动化生产线的气动控制回路里，这类多通路集成阀组是核心的气路控制单元，常见于3C电子装配线、汽车零部件检测工位、包装机械的执行机构驱动环节，用来统一管控多组气缸、气动夹爪的动作时序，替代分散布置的单只电磁阀，能大幅压缩气路布线空间，减少管路接头带来的漏气隐患。从结构上看，这款阀组采用整体式汇流板基座设计，所有电磁阀单元并排安装在同一块铝合金基座上，进气口集中布置在基座侧端，共设置三个快插接口，分别对应主进气、正压输出与排气通路，接口采用标准快插结构，适配常用的气动软管外径，安装时无需额外加工转接接头，直接插装即可完成气路连接。每一路电磁阀单元顶部都设置了蓝色的手动调节按钮，在设备调试阶段可以不通过电控信号直接手动触发阀路切换，

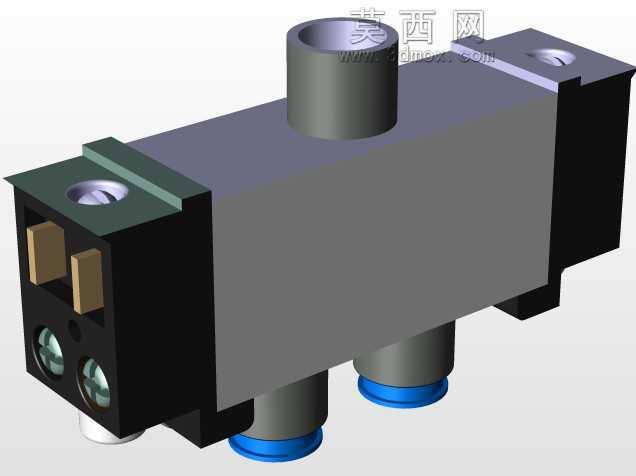

　　方便现场调试人员单独测试每一路执行元件的动作状态，排查气路故障时不用反复通断电控信号，能有效缩短设备调试周期。阀组侧面排布的金色接线端子是每路电磁阀的电控信号接入端，采用统一的针脚定义，接线时可以对应PLC输出点的线序直接压接，端子旁预留了指示灯安装位，阀路通电切换时对应指示灯点亮，现场运维人员可以直观看到每一路阀的工作状态，不用拆解管路就能快速定位故障阀位。设计这类集成阀组时，首先要考虑的是汇流板内部的气路通径匹配，每一路阀的进气通路截面积要和单阀的额定流量匹配，避免多阀同时动作时出现供气压力不足的问题，基座内部的气路交叉位置要做圆弧过渡，减少压缩空气流动时的压力损失，同时要保证相邻阀位之间的气路密封，避免出现串气问题，

　　导致执行元件误动作。安装边界方面，这款阀组采用底部平面安装方式，基座上预留了标准的安装螺孔位置，可以直接固定在设备的安装板或者气动控制箱内，整体外形呈长条形结构，宽度方向尺寸紧凑，多阀并排布置后总长度根据阀位数量确定，单阀位的宽度尺寸统一，后续如果需要扩展阀路数量，只需要更换对应长度的汇流板，加装同规格的电磁阀单元即可，不用重新设计整个安装结构。实际使用中，这类集成阀组的工作压力范围覆盖常规气动系统的0.15-0.8MPa区间，响应速度可以满足大部分自动化设备的节拍要求，相比分散布置的单阀，整体漏气点减少60%以上，日常维护时只需要单独更换故障的阀单元，不用拆解整个气路管路，维护效率提升明显。在三维建模过程中，

　　需要重点还原汇流板内部的气路走向、快插接口的配合尺寸、电磁阀单元与基座的安装定位结构，还有接线端子的针脚位置，保证模型导入装配体后，可以直接模拟管路连接与安装干涉检查，提前发现安装空间不足、管路与周边结构干涉的问题。阀组上的每个结构细节都对应实际装配需求，比如侧端快插接口的伸出长度要保证软管插拔时有足够的操作空间，顶部手动按钮的高度要高于周边接线端子，避免调试时误碰接线部分，安装螺孔的沉头深度要匹配常用内六角螺栓的长度，保证螺栓拧紧后不会突出基座表面，影响周边元件布置。
