集成式蒸汽加热工艺管路系统装置

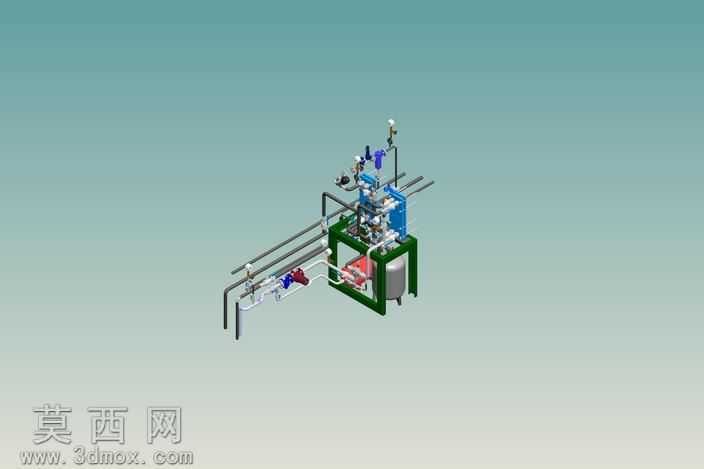

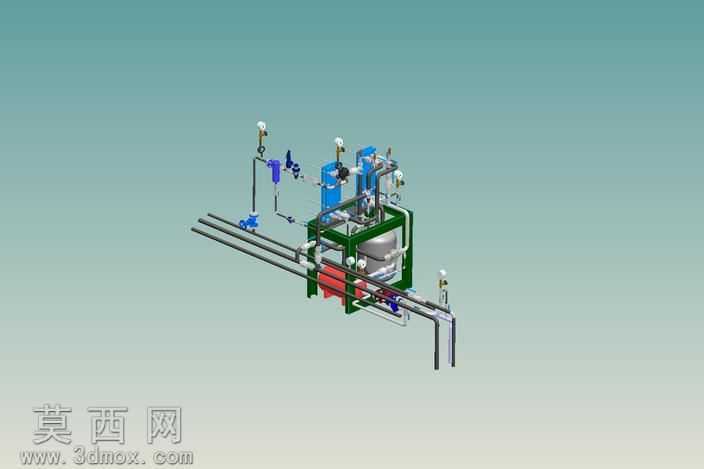

本作品为蒸汽加热工艺系统的三维建模成果，建模过程中严格遵循工业管路设计规范与工艺设备集成逻辑，首先完成核心承载框架的结构搭建，采用方管型材拼接形成稳定的支撑基座，精准预留罐体安装位、阀组固定位与管路穿接空间，确保整体框架的承重合理性与安装适配性。建模阶段对每一处管路走向进行精细化排布，区分不同功能的工艺管线：蒸汽输入管路、冷凝水排出管路、介质循环管路均按照流体走向逻辑分层布置，避免管路交叉干涉，同时在管路转折、接驳位置精准还原弯头、三通、活接等标准连接件的结构形态，保证管路连接逻辑符合实际工业安装要求。设备组件建模覆盖系统全构成要素，包含立式储液罐体、蒸汽换热组件、控制阀门组、压力检测仪表、流量调节部件等，每类组件均还原真实工业产品的外形比例与接口尺寸，罐体部分还原了支脚、人孔、进出料接口的细节结构，阀组部分区分了截止阀、调节阀、疏水阀的不同形态特征，仪表部分还原了表盘、连接接头的细节结构。材质渲染阶段贴合工业设备真实质感，支撑框架采用深绿色工业防锈漆材质，金属管路采用哑光不锈钢或镀锌钢管材质，罐体采用哑光不锈钢金属质感，密封垫片采用深色橡胶材质，仪表表盘采用透明玻璃与白色刻度盘搭配的材质效果，不同功能的阀门手柄采用差异化配色区分，便于快速识别部件功能。结构设计上充分考虑工艺操作与维护空间，阀组操作位置预留足够的操作间隙，仪表安装位置朝向便于观测的方向，罐体底部预留排污与检修空间，整体集成式布局既缩减了设备占地面积，也保证了各功能单元的可达性，完整还原了蒸汽对位加热工艺的整套系统构成，清晰展现了加热工艺过程中介质输送、热量交换、参数调控的全流程结构逻辑，可用于工艺方案展示、安装布局参考、管路教学演示等场景。
