集成式多回路气动控制箱结构设计

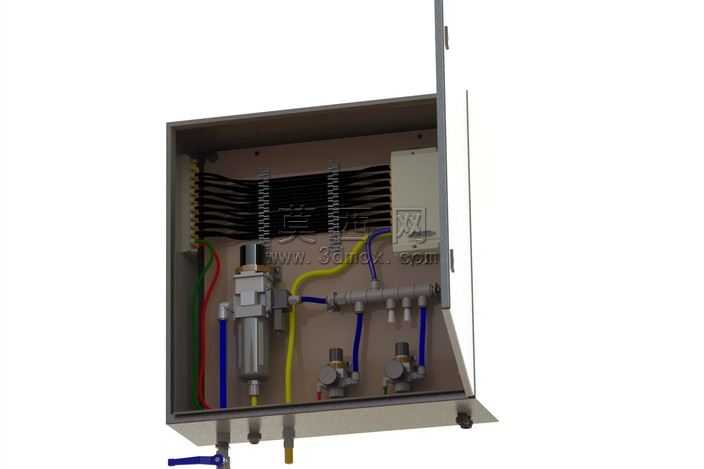

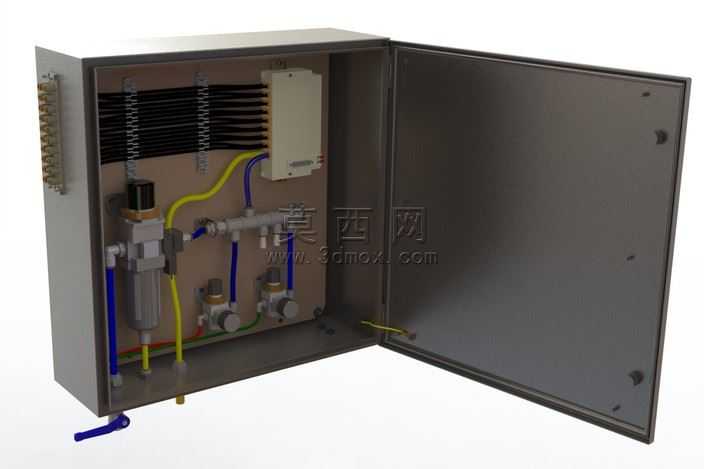

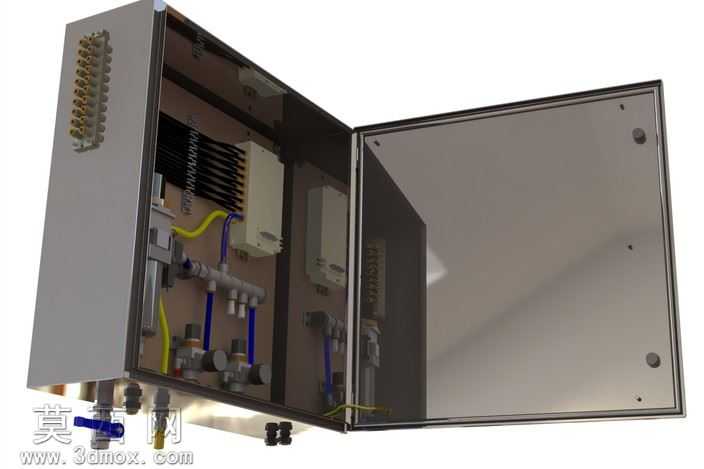

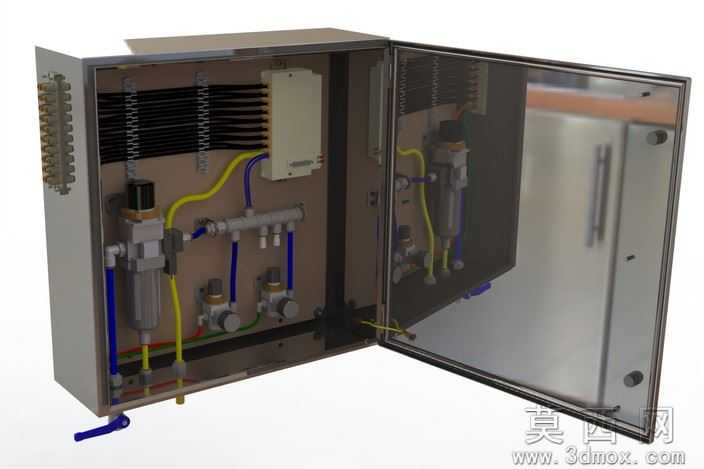

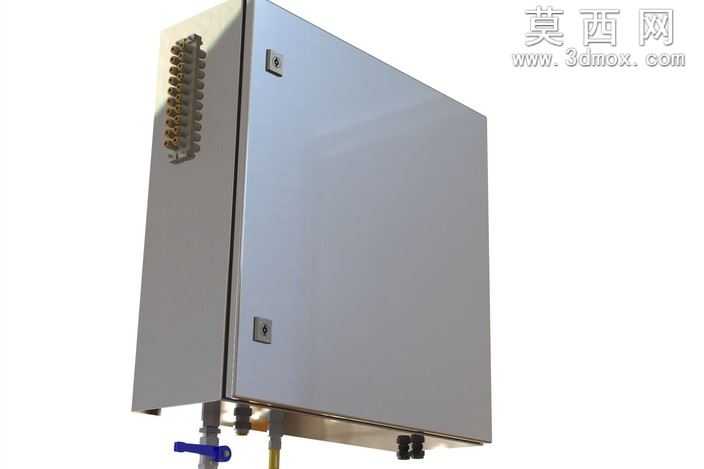

该三维模型采用工业级三维建模软件完成全参数化构建，完整还原了集成式气动控制箱的内外结构细节，建模过程中严格遵循气动系统安装规范与钣金箱体设计标准，对每一处结构尺寸都做了精准约束，确保各部件装配无干涉、符合实际生产加工的公差要求。渲染阶段采用金属质感与工业哑光材质搭配，箱体外壳赋予拉丝不锈钢材质，还原真实金属的细腻纹理与反光特性，内部气动元件分别赋予工程塑料、铸铝、橡胶等对应材质，管路部分区分黄、蓝、黑等不同颜色对应不同气路功能，通过光影调整清晰呈现箱体内部的层级结构，开门状态下可完整展示门体内侧与箱体主腔的元件布局。结构设计上采用单开门壁挂式箱体结构，箱体左侧预留集成式接线排安装位，主腔体内自上而下排布线槽、过滤减压阀、气路分配块、电磁阀组，不同压力回路通过独立的调压元件实现三种不同压力的气源输出，配置8个5/2通电磁阀并配套连接器序列，实现多回路气动执行元件的独立控制，气路管路采用规范的横平竖直排布方式，通过管接头与各元件可靠连接，线槽内规整收纳电控线路，实现气路与电路的分区布置，避免管路干涉与线路干扰。设计思路围绕紧凑型气动控制单元的集成化需求展开，在有限的箱体空间内合理规划元件安装位置，兼顾操作维护的便捷性，开门即可完成所有元件的调试与检修，过滤减压阀布置在进气端便于压力调节与排水操作，电磁阀组靠近输出侧缩短气路路径减少压力损失，门体内侧同步布置辅助气动元件，充分利用箱体内部空间，整体结构紧凑、布局规整，可直接作为气动控制柜设计的参考方案，用于小型自动化设备的气源分配与气动回路控制场景，建模过程中对每个元件的安装孔位、固定方式都做了还原，可直接导出工程图用于生产加工。
