工业管道蒸汽控制站集成装置

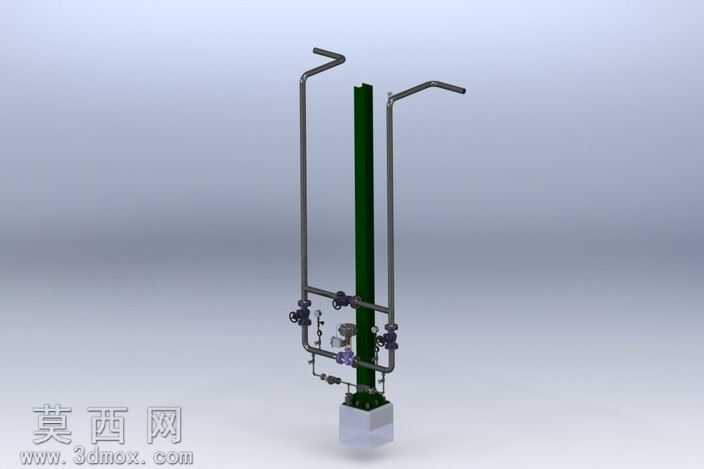

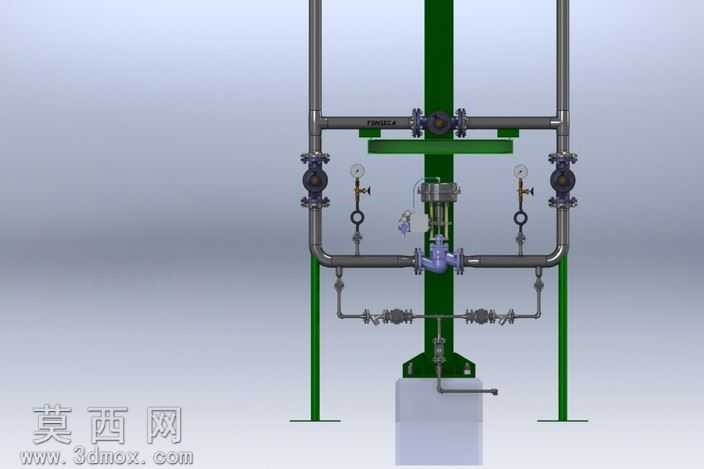

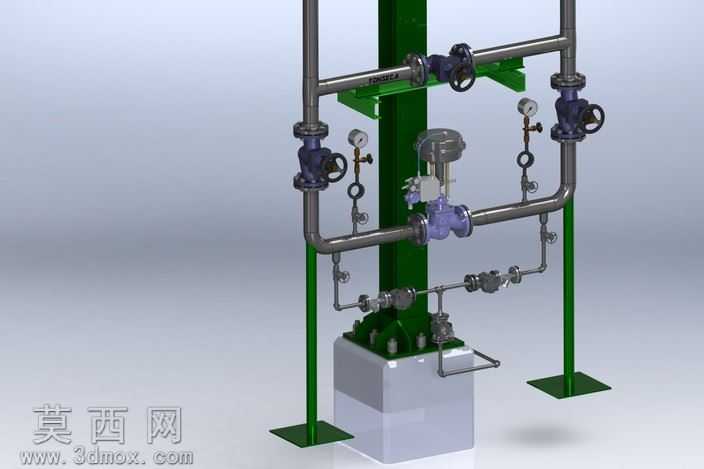

本作品为工业蒸汽管路控制站三维建模成果，建模过程依托主流三维机械设计软件完成，整体遵循工业现场蒸汽调控单元的实际布局逻辑开展设计。建模阶段首先完成整体支撑结构的搭建，采用立式绿色支撑立柱作为整套装置的承载基础，底部设置方形安装基座，保障整套管路系统的结构稳定性，支撑件与管路的连接位置均做了贴合实际安装场景的固定结构设计，还原现场支架的承托、固定功能。管路系统建模严格遵循工业管道排布规范，主蒸汽管路采用竖向主干管搭配横向分支管路的布局，金属管道材质做了哑光金属质感渲染，还原碳钢管道的真实表面质感，管路弯折处均采用标准弯头衔接，法兰连接位置的螺栓、密封垫片细节均做了精细化建模，还原工业管道的连接工艺细节。核心控制单元以蒸汽调节阀为核心，搭配阀门定位器实现蒸汽流量、压力的精准调控，阀门主体做了分色材质处理，阀体采用铸钢质感材质，执行机构部分做了差异化材质区分，清晰展现阀门的结构组成。旁通管路部分设置了独立的截止阀组，在主阀检修或工况切换时可实现管路的旁通导通，旁通管路的管径、阀门规格均匹配主路通流能力做了对应设计。检测仪表部分在主阀前后管路分别配置了压力表，压力表的表盘、指针、连接考克、缓冲管结构均做了1:1还原，可直观展示管路前后的压力参数，满足蒸汽系统的压力监测需求。整套装置的渲染采用浅灰渐变工业展示背景，搭配柔和的环境光效，清晰区分不同部件的材质属性：金属管路的冷硬质感、密封件的橡胶质感、支撑结构的漆面质感、仪表表盘的玻璃质感均通过材质参数调整实现真实还原，各部件的装配关系清晰明了，无结构干涉问题，完整复现了蒸汽控制站从支撑承载、管路输送、参数调控到状态监测的全功能结构，可用于工业蒸汽系统的方案展示、安装教学、结构拆解参考等场景，建模过程中对每一处连接节点、操作部件的操作空间都做了合理性校验，确保结构设计符合实际工业安装与操作的规范要求。
