食品车间八台空调机组管线布局

　　这套三维布置对象面向食品加工车间的集中空气处理需求，核心是在同一生产区域内完成八台食品空调设备的机组定位、风管走向、蒸汽管路、冷凝水排放、检修通道与屋面钢构架的协同设计。模型没有把单台空调作为孤立设备处理，而是把设备本体、连接管路、支撑结构和建筑边界放在同一空间中校核，重点解决多机组并行布置时容易出现的管线碰撞、维护空间不足、气流组织混乱以及荷载传递不清等问题。

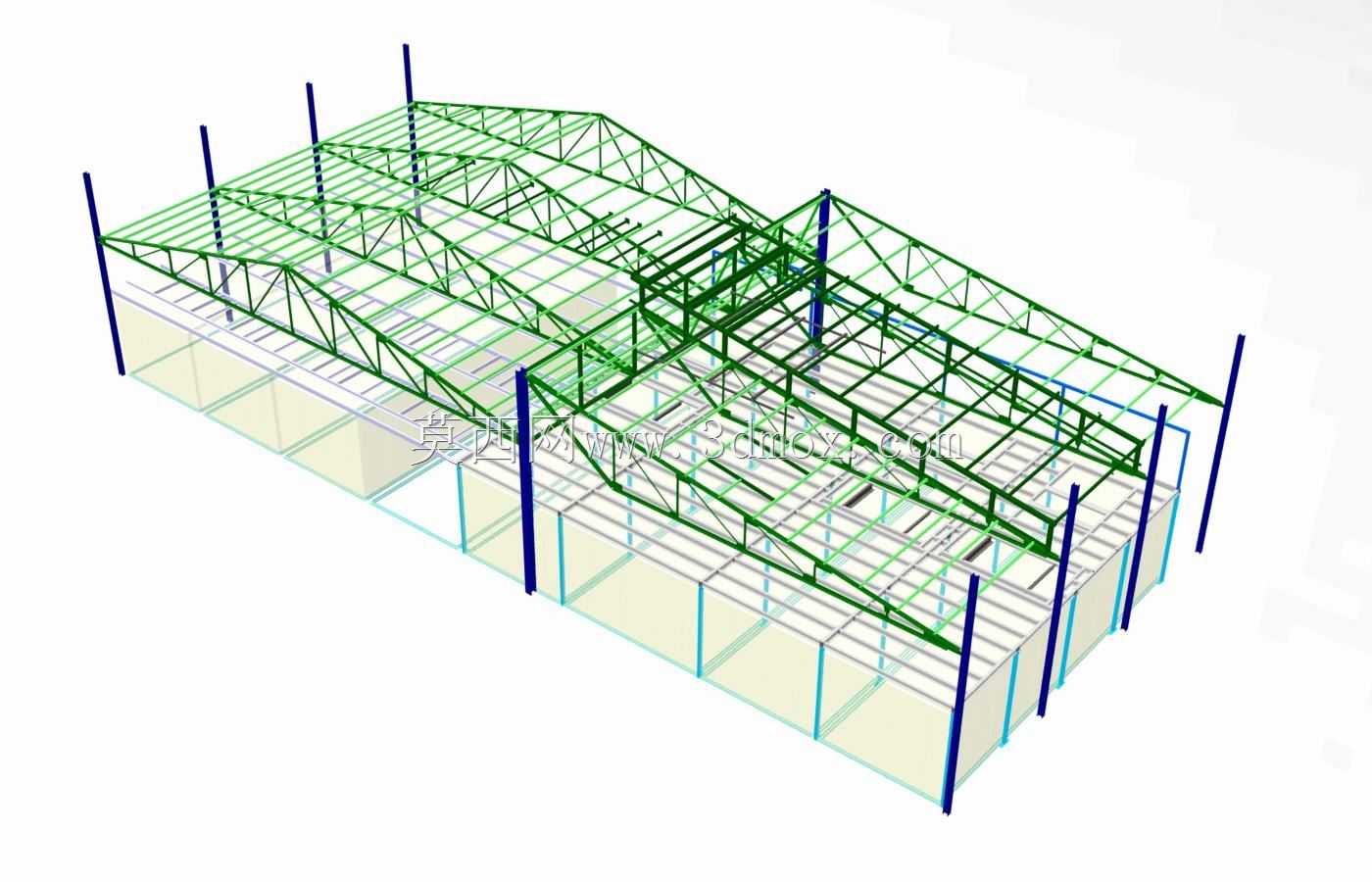

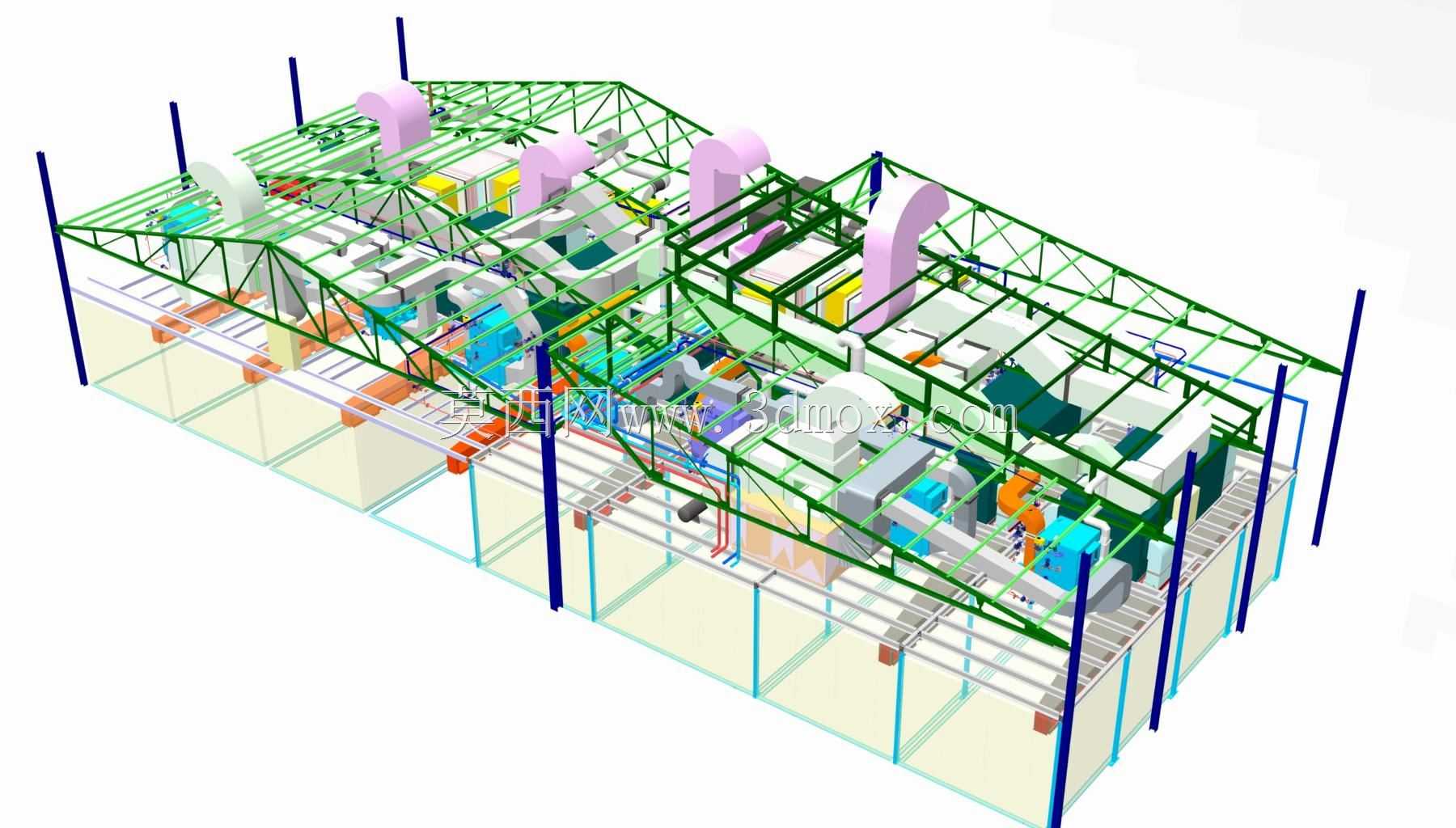

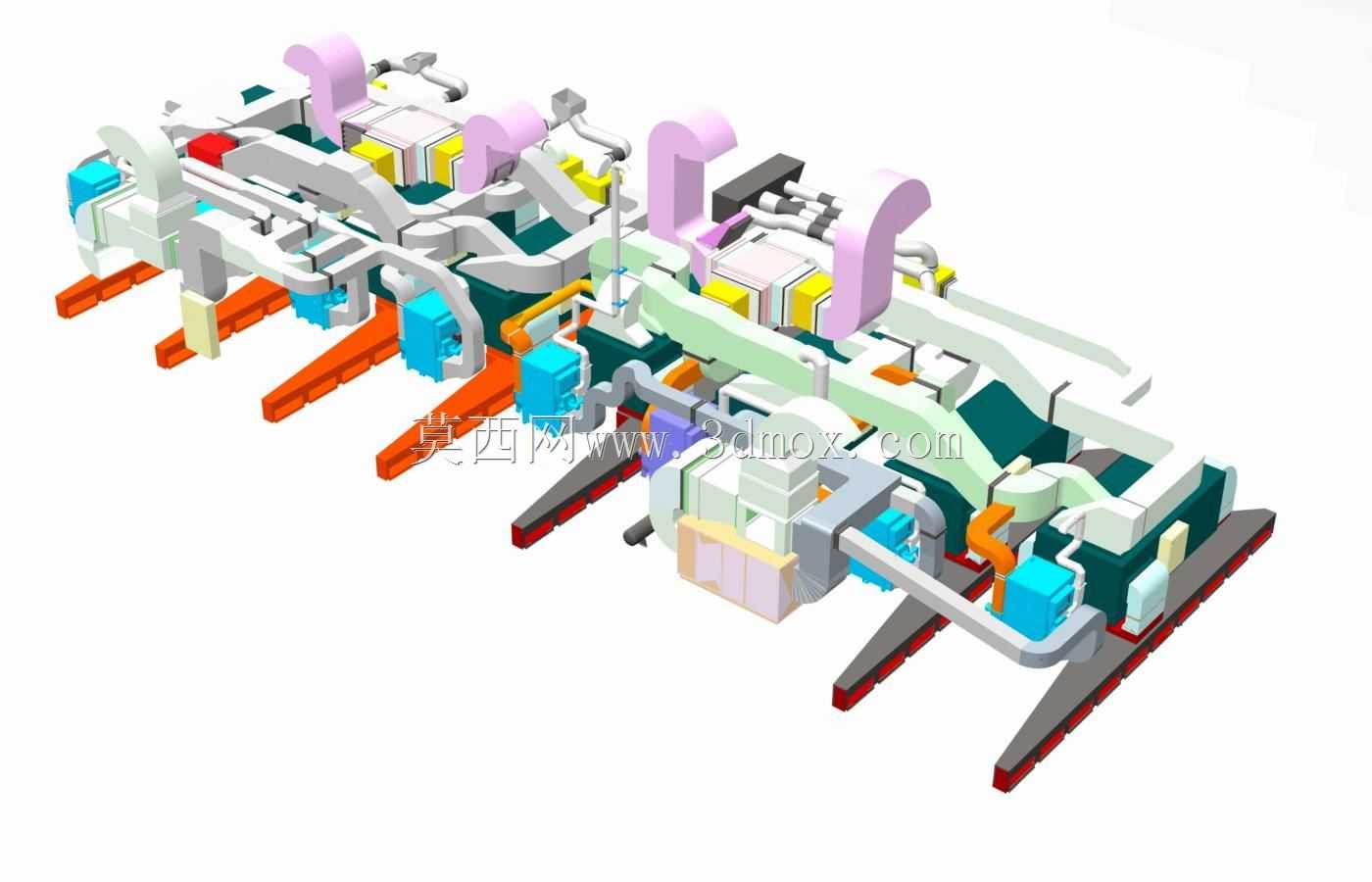

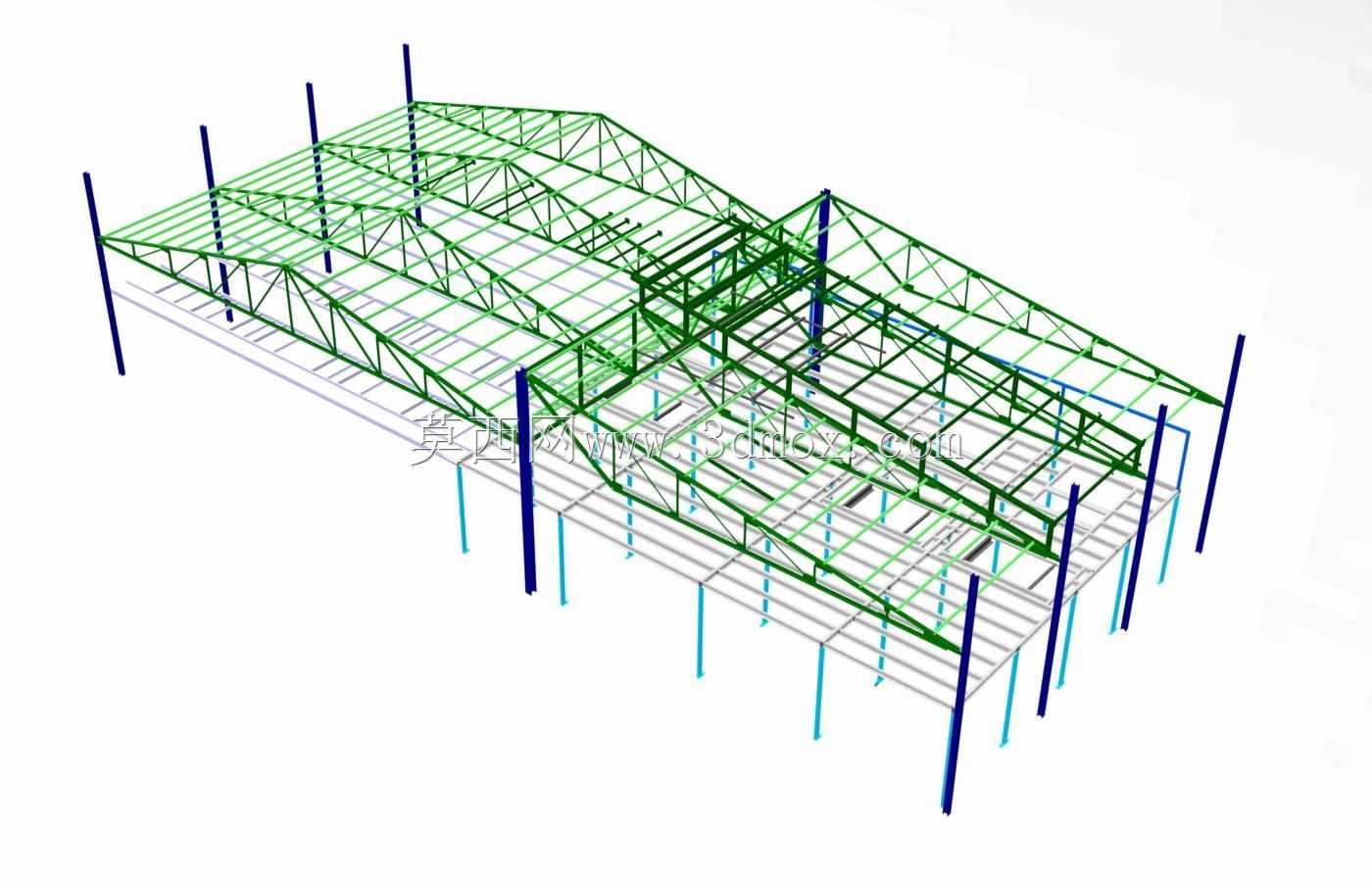

　　从实际使用场景看，食品生产区域对温湿度、洁净送风与设备卫生条件要求较高，空调机组不仅承担降温、加热和通风功能，还要配合工艺区域保持稳定的空气环境。八台 climatizadoras 分布在车间上部及设备夹层附近，通过不同颜色和形态的风管将处理后的空气送往生产工位。大型紫色弯管代表主送排风通道，绿色构件表现屋面桁架和设备支撑框架，蓝色立柱则构成主要竖向承重边界。设备下方保留了连续的人行与检修空间，管路尽量沿结构梁格敷设，避免随意跨越操作区。

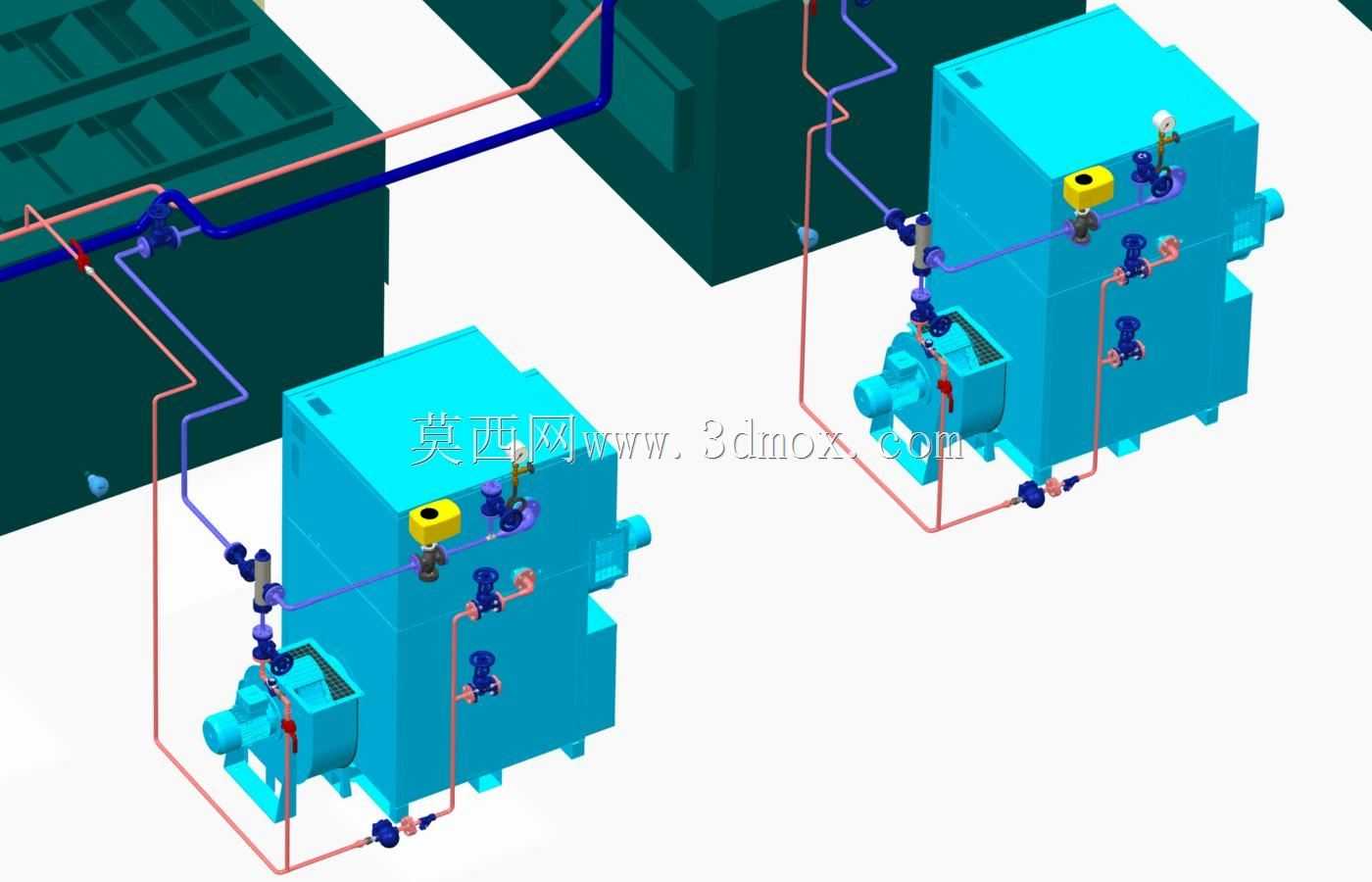

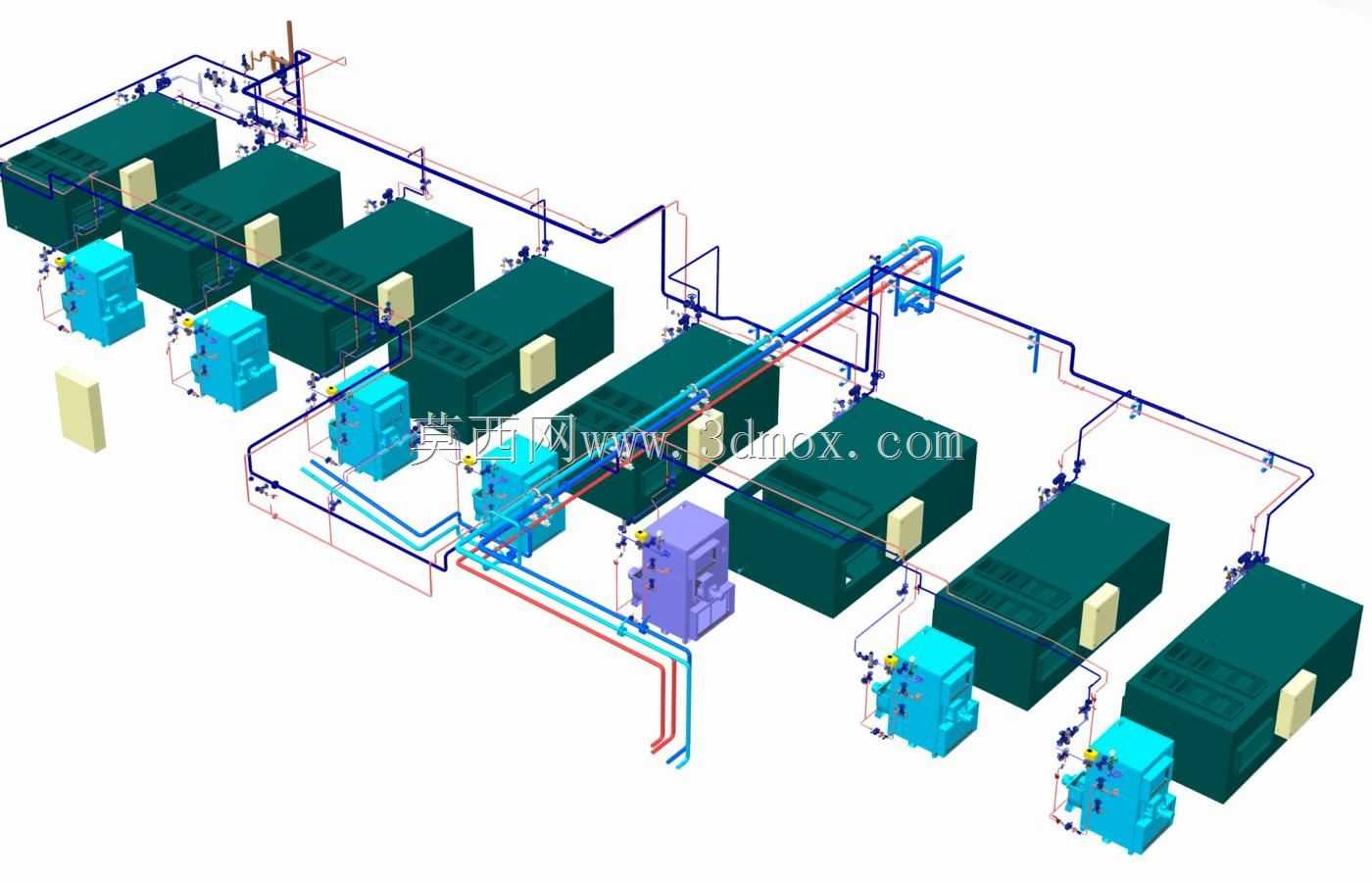

　　建模思路上，先以厂房柱网和屋面标高建立安装基准，再将空调机组按服务范围分组落位。机组并非简单排成直线，而是结合风管长度、弯头数量、蒸汽接入点和排水坡度进行微调，使每台设备靠近所服务的工艺区域，同时缩短大截面风管的输送距离。主风管在桁架内部穿行，支管向下或侧向接入车间，管道与钢梁之间预留支吊架安装位置；蒸汽管路沿设备侧布置，便于阀门操作和保温层施工；冷凝水及辅助管线则设置在较低标高，保证坡度和检修可达性。

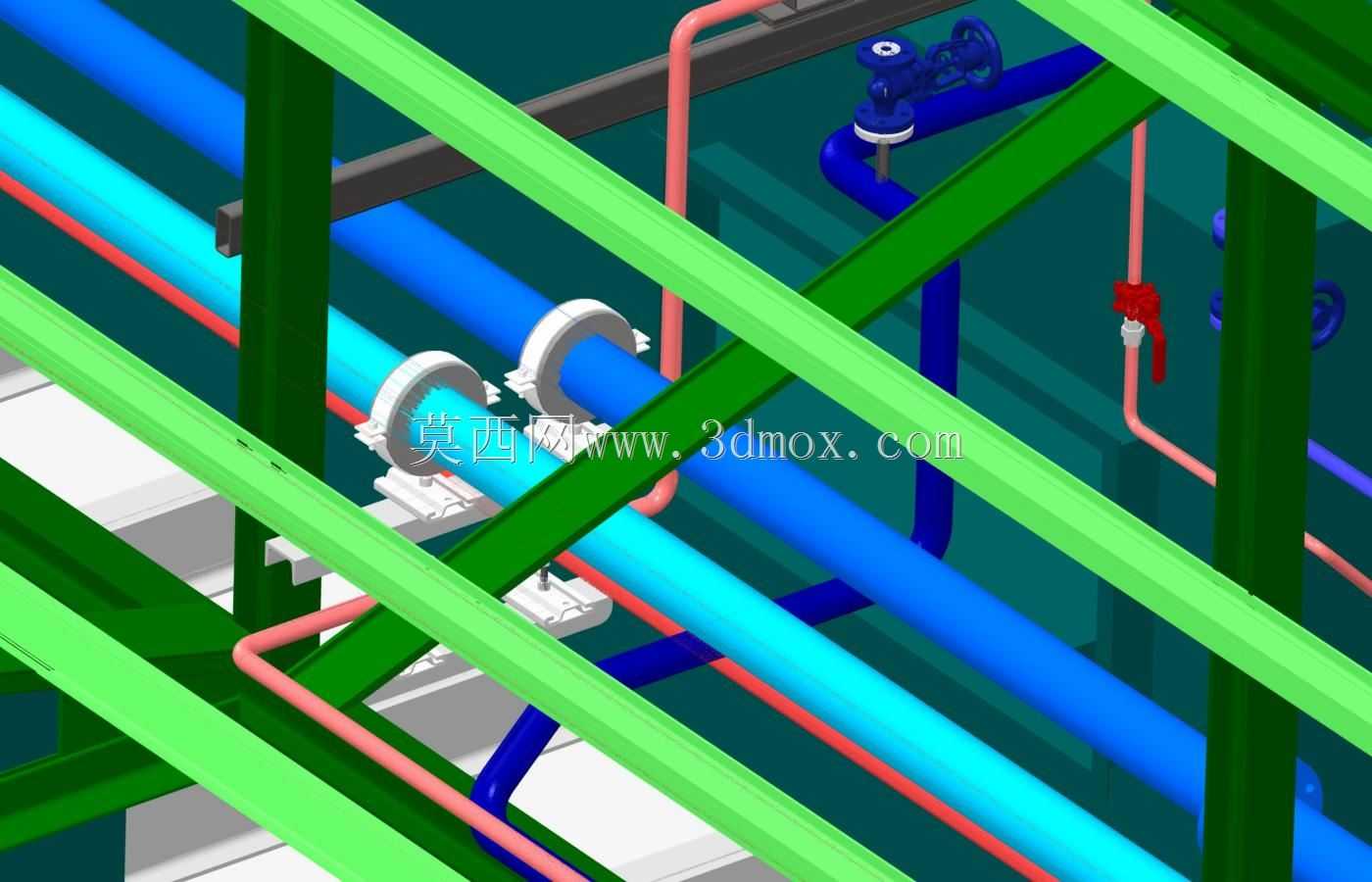

　　外形尺寸与安装边界是该模型的重要内容。整体空间受厂房柱距、屋架下弦高度、设备吊装孔和生产流水线轮廓共同约束，机组外形、风机段、过滤段、换热段及检修门均需在三维中明确表达。屋面钢结构不仅承受风管和机组荷载，还要为后期维护提供走道和吊挂点，因此竖杆、斜撑、横梁与管道之间的净距被逐项检查。对于大尺寸弯头和变径管，模型保留了足够的转弯半径，减少风阻；对于靠近立柱的管路，则控制保温层外轮廓与结构面的间隙，避免现场安装时被迫切管或改支架。

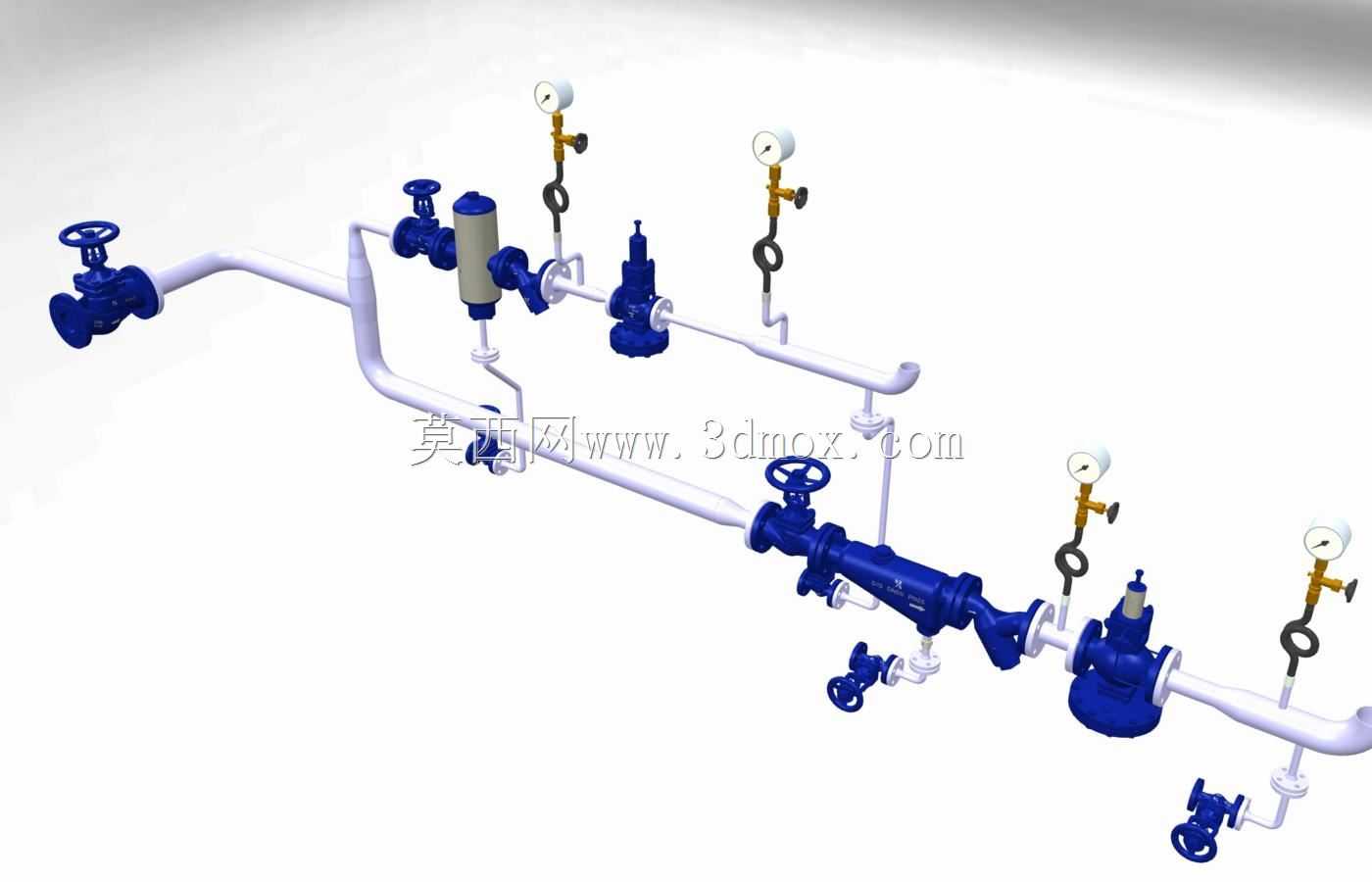

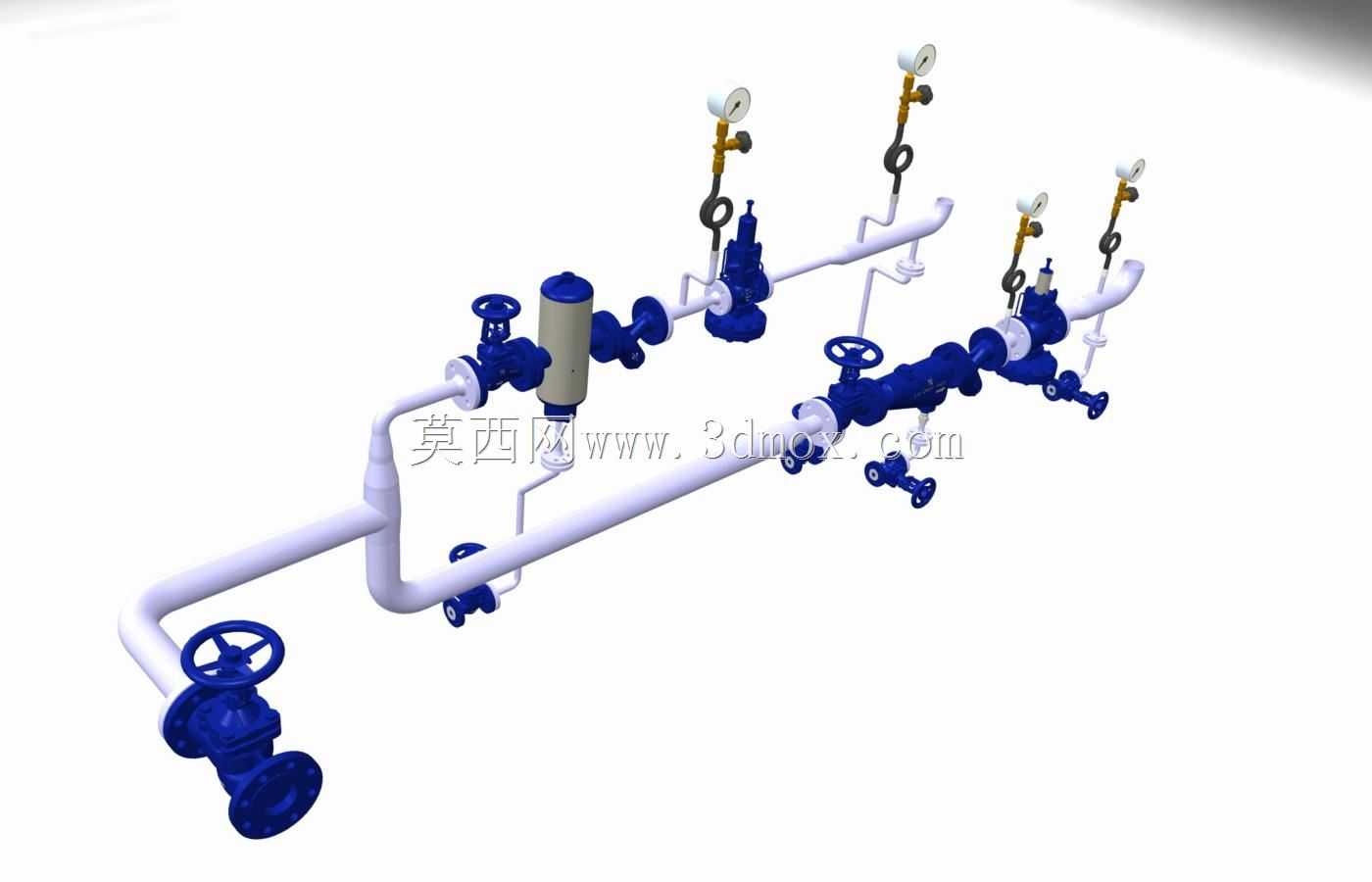

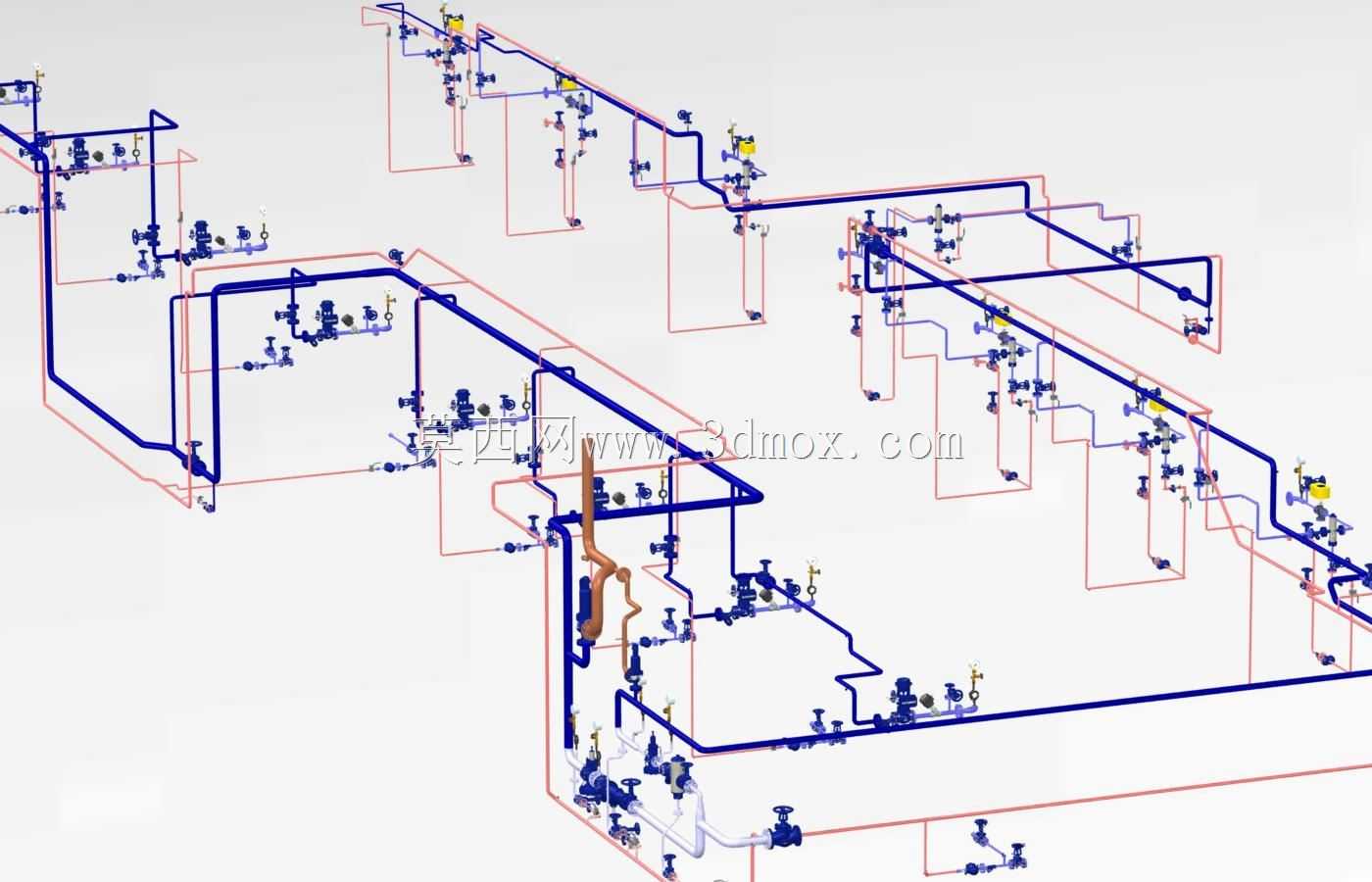

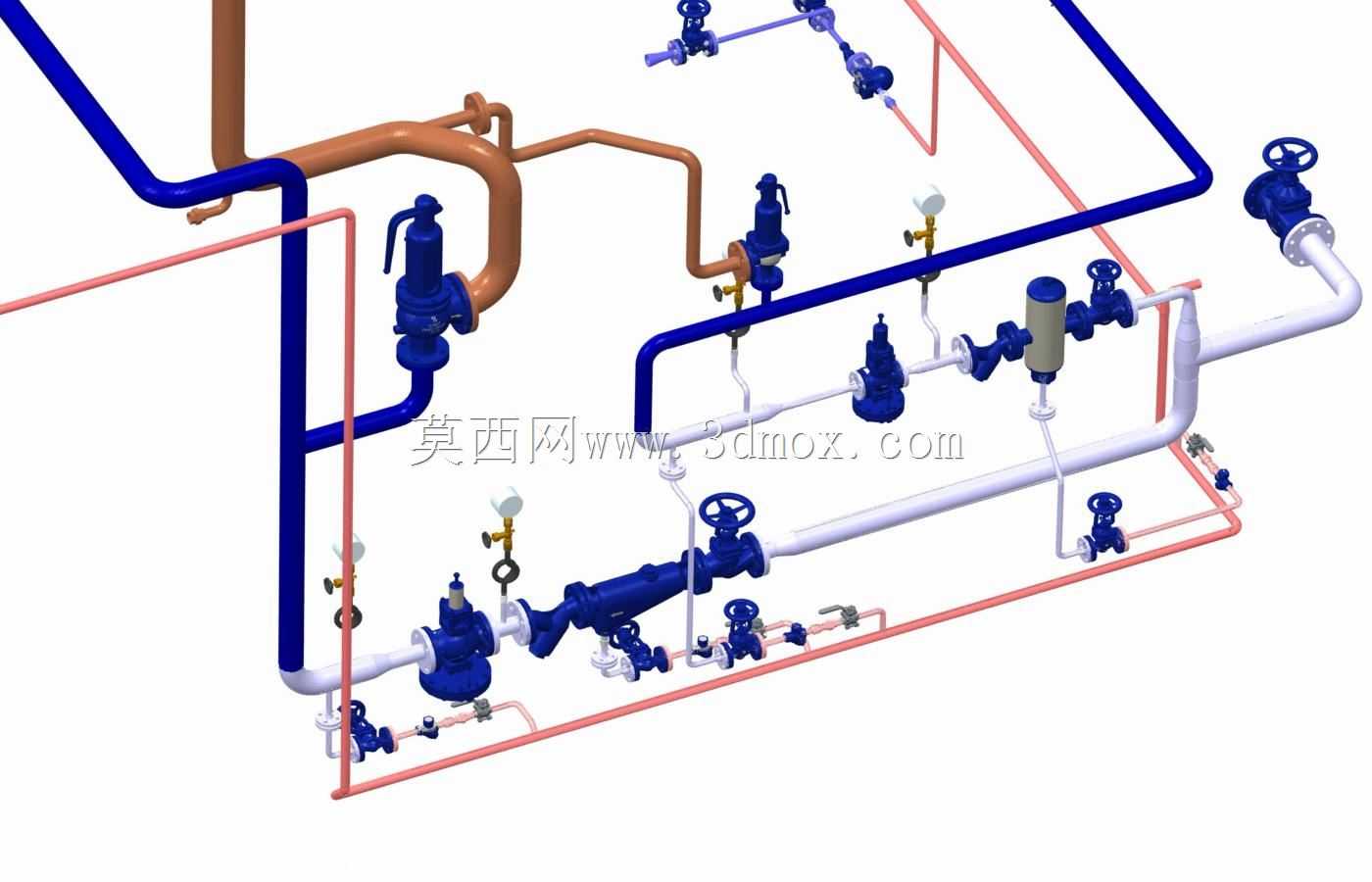

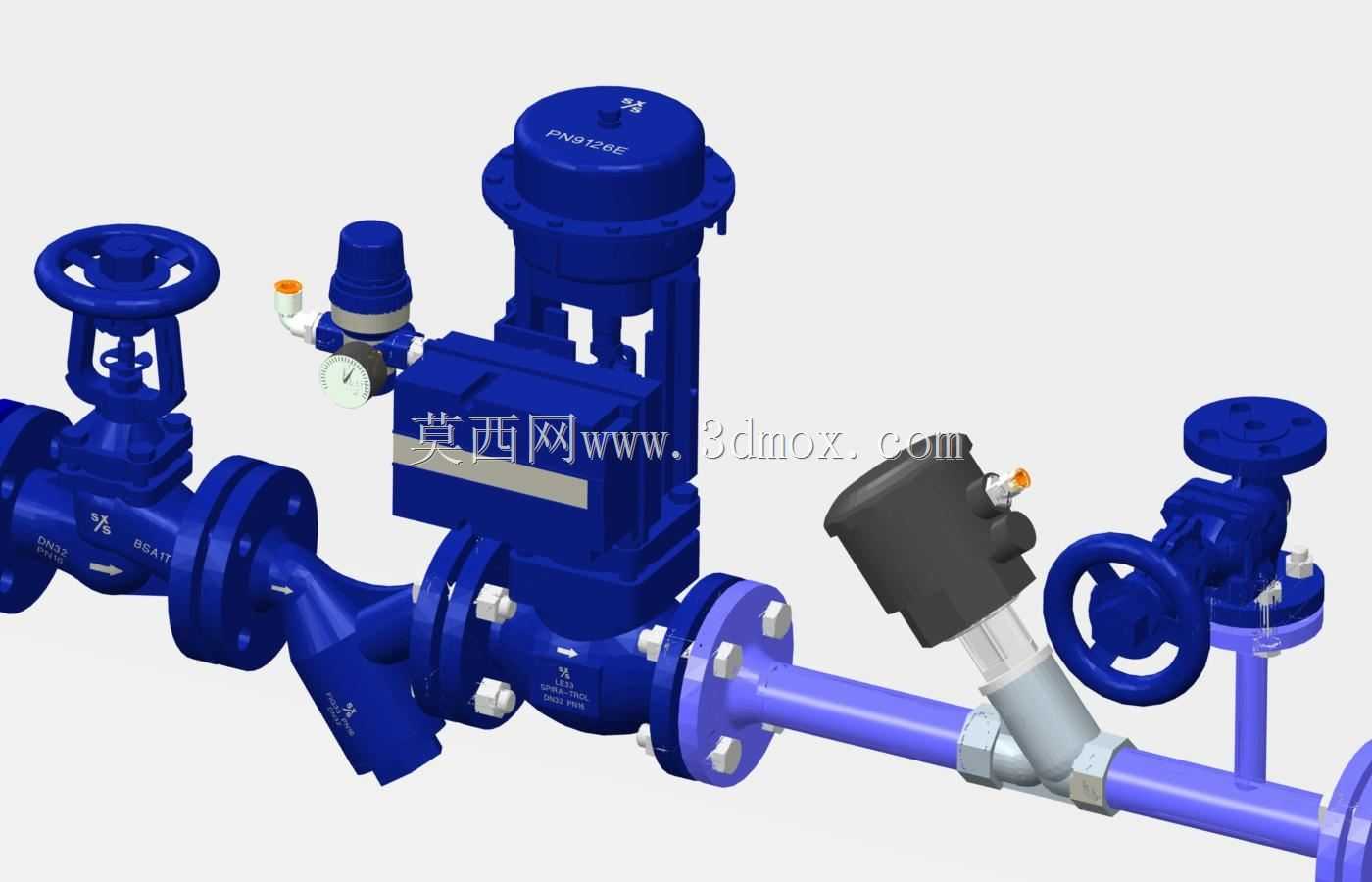

　　在功能特性方面，八台空调设备可按区域分担负荷，便于不同生产线独立调节，也能在单台设备维护时降低对整个车间的影响。蒸汽系统用于空气加热或工艺相关热湿处理，管路需考虑热补偿、阀门组和疏水位置；风管系统则关注风量分配、弯头阻力、法兰连接和吊挂荷载。模型中将设备、风管、蒸汽管、支架和建筑骨架分层表达，使结构设计人员可以检查梁柱干涉，暖通人员可以核对气流路径，安装人员可以判断吊装顺序和现场施焊空间。

　　这类布置对食品车间尤其有价值，因为生产设备、输送带、洁净隔断和公用工程管线往往密集叠加，若只在二维图中分段绘制，很容易忽略标高冲突。通过三维模型，可以在施工前确认空调机组与屋面桁架的相对位置，检查主风管是否压低通行净高，核对蒸汽管道与电缆桥架、水管、输送带之间的安全距离，并为设备搬运、滤芯更换、风机检修和管道保温预留操作面。整体方案强调的是系统集成，而不是单件设备外观：每台机组的接口方向、每根管道的标高变化、每组支架的生根位置，都在统一坐标下形成可复核的工程表达。
