制冷水分配阀组集成控制箱

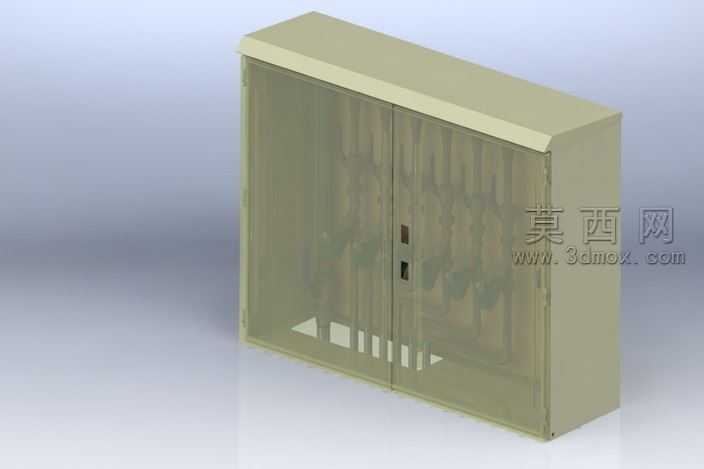

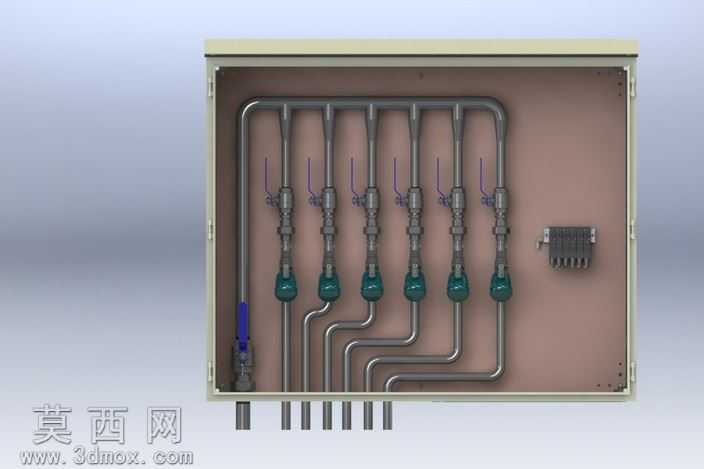

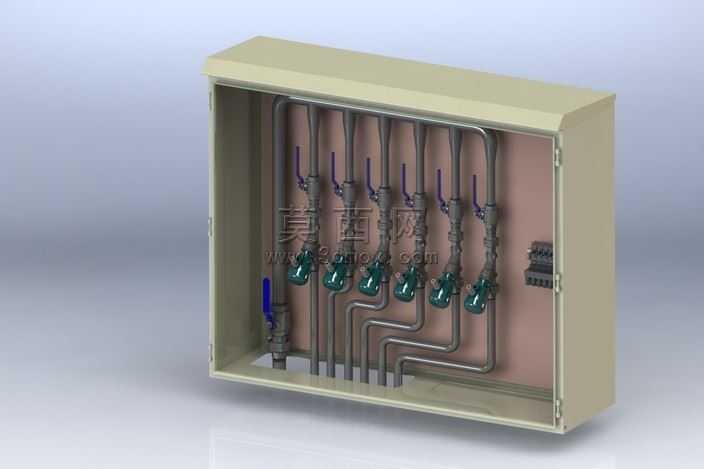

本作品为制冷水分配阀组集成控制箱的三维建模成果，建模过程中以工业制冷系统的水路分配实际需求为核心设计依据，采用自顶向下的建模思路完成整体结构搭建。首先完成箱体外壳的基础建模，依据阀组排布的空间需求确定箱体的长宽高尺寸，对箱体内壁的安装背板做了适配性的结构设计，预留了阀组、管路以及附属电气元件的安装点位。管路建模阶段严格遵循流体输送的管路设计规范，对六组并联支路的管路走向做了优化排布，采用弯折半径统一的弯管结构减少水路流阻，每一条支路的管路接口位置都与对应阀门的接口精准对齐，保证装配逻辑完全符合实际生产安装要求。阀门部件建模还原了手动调节阀的结构细节，包含阀体、调节手轮、密封段以及连接接头的结构特征，每一组阀门都与对应支路管路做了同轴度配合约束，还原真实的装配关系。箱体侧边预留了总进水接口与各支路的出水接口，接口位置做了外螺纹结构的细节还原，同时在箱体背板一侧预留了小型电气接线端子排的安装位，匹配阀组状态监测的电气配套需求。材质渲染阶段，箱体外壳采用冷轧钢板喷塑的哑光浅灰材质，管路采用镀锌金属银灰材质，阀门调节手轮采用工程塑料深绿材质，密封件采用橡胶深蓝材质，不同部件的材质区分清晰，金属部件做了轻微的反光效果处理，还原工业现场设备的真实质感。建模过程中对所有部件的干涉情况做了校验，管路与箱体、阀门与背板、相邻管路之间均无结构干涉，各部件的装配间隙符合工业安装的操作空间要求，整体模型完整还原了制冷水分配阀组集成控制箱的结构特征，可用于制冷系统的方案展示、安装指导以及结构优化参考。
