多规格环形密封垫圈组合结构设计

项目分类:通用五金配件 发布时间:2021-11-08 ID:372637
  • 多规格环形密封垫圈组合结构设计
  • 多规格环形密封垫圈组合结构设计
  • 多规格环形密封垫圈组合结构设计
  • 多规格环形密封垫圈组合结构设计
  • 多规格环形密封垫圈组合结构设计
  • 多规格环形密封垫圈组合结构设计
  • 多规格环形密封垫圈组合结构设计

  这套环形密封组件的设计,最初是针对液压管路连接、旋转轴端密封以及静密封面的多场景适配需求做的结构方案,在做三维结构推演的时候,最先考虑的是不同安装腔体的尺寸边界问题,毕竟现场运维的时候经常遇到同规格设备因为装配公差累积,导致标准密封件装上去要么压合量不足出现渗漏,要么过盈量太大加速橡胶老化开裂的问题。

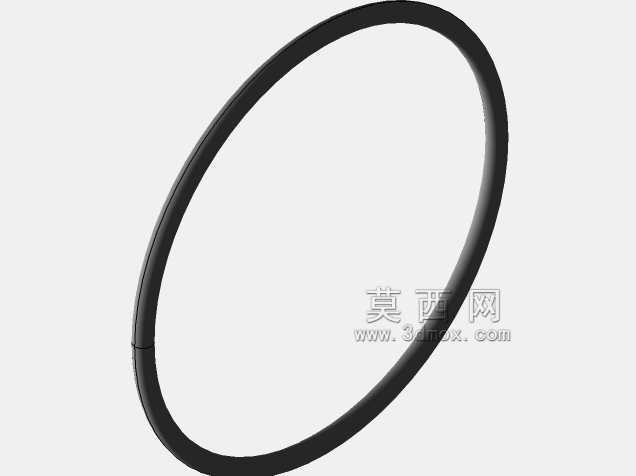

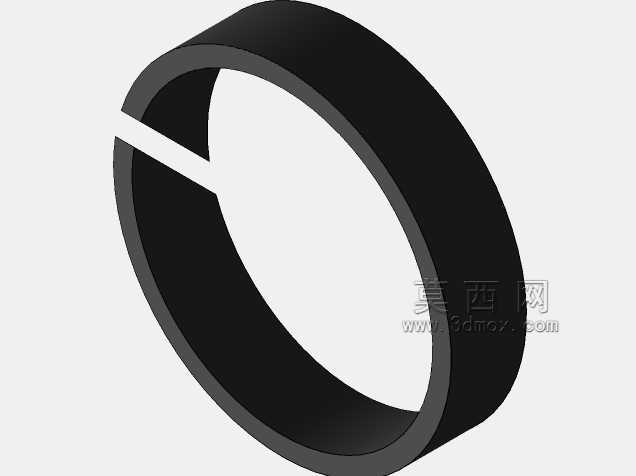

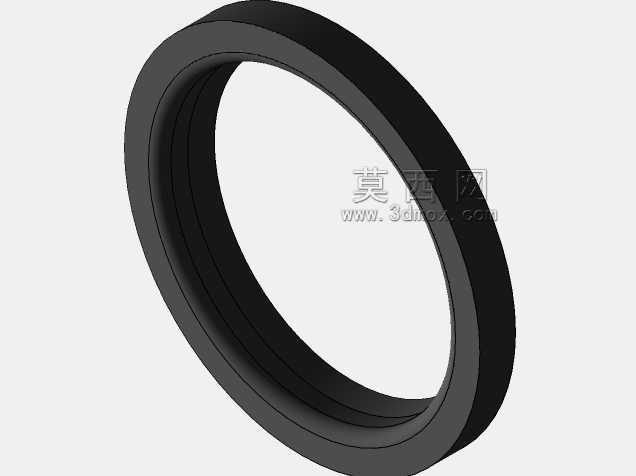

  从实际应用场景来看,不同截面直径的环形件分别对应不同的工况:截面偏粗、壁厚较大的黑色圈体,主要用在中低压液压油路的静密封位置,比如阀块结合面、油缸端盖的密封槽内,这类位置的密封槽深度通常在圈体线径的75%-80%区间,装配后圈体的压缩变形量控制在18%-25%之间,既可以保证贴合面的密封比压,又不会因为长期压缩出现永久形变失效。而截面偏细的圈体,更多适配旋转轴的动密封场景,比如泵轴伸出端、回转接头的密封位,这类位置的安装间隙更小,圈体的截面公差控制更严格,避免轴转动的时候圈体跟转出现磨损失效。

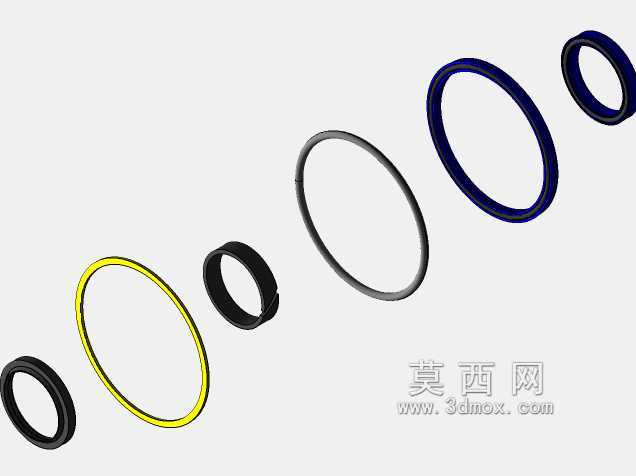

  设计过程中没有采用统一的截面尺寸,而是做了六种不同线径、不同内径的规格组合,就是考虑到现场维修替换的时候,不用单独针对每个密封位单独开模做件,一套组件就能覆盖常用的几个安装尺寸。做结构建模的时候,特意把每个圈体的分型面位置做了错位处理,避免合模缝出现在密封贴合面上,很多量产密封件容易漏的问题就是合模缝的飞边没处理干净,装上去之后贴合面出现细微缝隙,在压力波动的时候就会出现渗油,建模阶段就把分型面放在圈体的非贴合侧,后续开模生产的时候就能从结构根源上减少飞边对密封性能的影响。

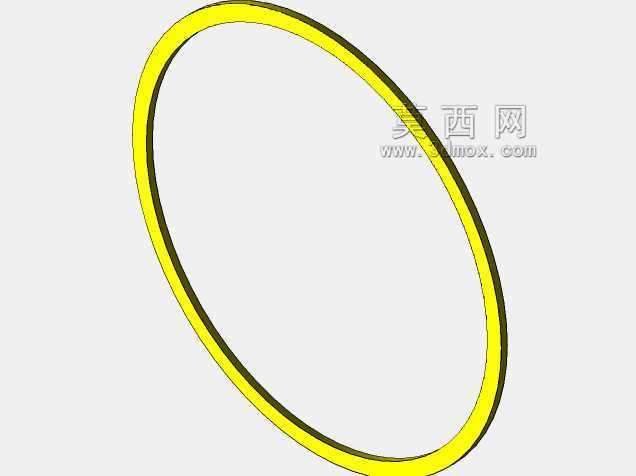

  从安装边界来看,每个圈体的内径公差都按照H7的配合精度做了适配,对应轴类零件的g6公差带,装配的时候不用额外修磨,直接就能卡进密封槽内,圈体的外径比密封槽的外径小0.2-0.3mm,避免装配的时候圈体外径和槽壁出现卡滞,导致圈体被剪切破损。其中带黄色标识层的那款圈体,是在丁腈橡胶基体的外侧做了聚四氟乙烯包覆层,专门针对有轻微腐蚀性的介质场景,比如乳化液、低压水基介质的管路密封,包覆层的厚度控制在0.3mm,既保留了橡胶基体的弹性补偿能力,又能提升圈体的耐介质腐蚀性能,不会像纯橡胶圈那样长期接触水基介质出现溶胀变形。

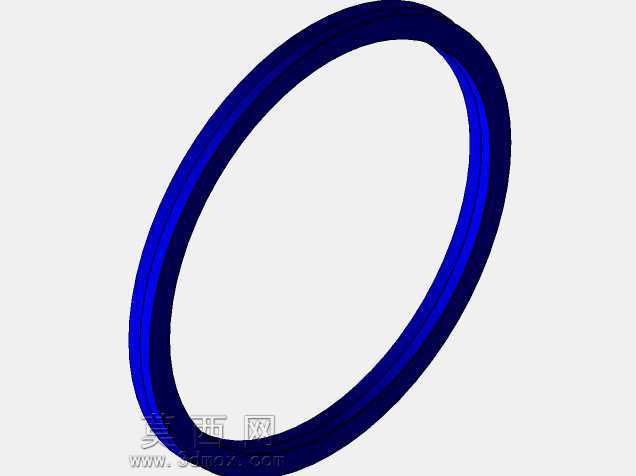

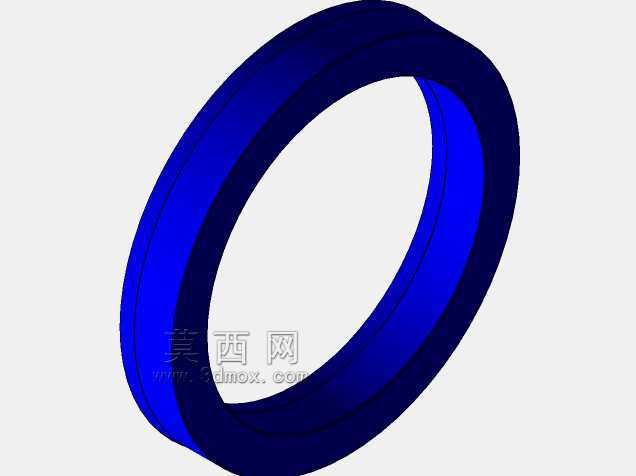

  在做结构验证的时候,特意模拟了不同压缩量下的圈体形变情况,当密封面的螺栓预紧力出现10%的偏差时,圈体的变形量依然能保持在有效密封区间内,不会因为局部压合量不够出现渗漏。不同颜色的圈体其实也对应了不同的硬度等级,黑色圈体的邵氏硬度在70度左右,适配常规的静密封场景,蓝色圈体的邵氏硬度在80度,适配压力稍高的动密封位置,硬度更高的圈体在高压下不容易被挤入密封间隙,出现“挤隙”失效的问题。

  很多现场装配的师傅容易犯的错误是安装的时候把圈体扭曲,这套圈体的截面做了轻微的弧度优化,装配的时候即使出现轻微的扭转,圈体在压力作用下也能自行回正,不会因为扭曲导致局部应力集中,提前出现开裂。另外圈体的边角位置都做了R0.1的圆角处理,没有尖锐的棱角,装配的时候不会刮伤密封槽的边角,也不会在穿过轴端的螺纹、键槽位置时被尖锐边缘割伤,减少装配过程中的零件损耗。

  从实际使用的反馈来看,这类组合式密封垫圈在设备运维、小批量设备组装场景下的适配性很强,不用储备十几种单独规格的密封件,一套就能覆盖大部分常用的安装尺寸,而且不同硬度、不同材质的圈体搭配,能应对油类、水类、轻微腐蚀性介质的不同密封需求,结构上没有复杂的异形设计,后续开模量产的成本也很低,适合批量配套使用。建模的时候每个圈体的尺寸都做了参数化关联,要是后续需要调整内径或者线径,直接修改参数就能快速生成对应的模型,不用重新绘制草图,能大幅提升后续改型设计的效率。
