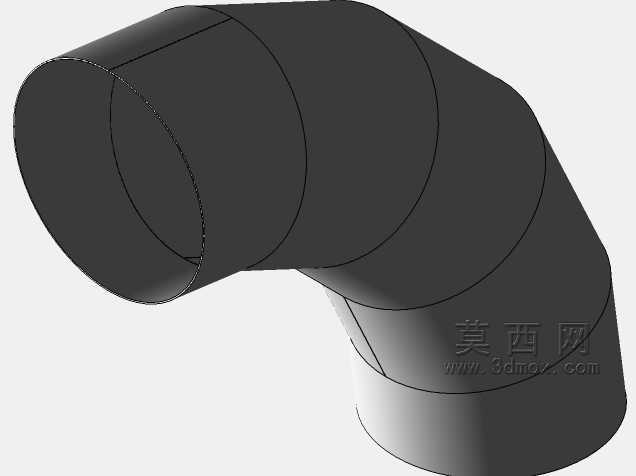

多节变向焊接弯头管道连接件结构

　　在工业管路布设场景里，这类多节拼接式弯头是解决管路转向需求的核心配件，和普通一体冲压弯头不同，它采用多节斜切段拼接的结构形式，能适配非标准角度的转向需求，不用单独开模定制特殊角度的一体弯头，在现场施工、非标管路改造项目里实用性极强。日常在除尘系统的通风管路、工厂低压流体输送管线、小型物料气力输送管路里都能见到这类构件的身影，尤其是在管路走向受现场设备、建筑结构限制，无法采用标准90度或45度标准弯头的工况下，这种分节结构的弯头可以通过调整每一节的斜切角度，灵活适配现场实际需要的转向角度，减少管路转接的接头数量，降低管路整体的泄漏风险。

　　从结构设计逻辑来看，这类弯头的每一段管节都是等直径的圆柱管段，相邻管节的对接端面采用斜切处理，拼接后形成平滑的圆弧过渡转向，内壁没有突兀的台阶或凸起，能最大程度降低管路内部的流体阻力，不管是输送气体还是低粘度流体，都能减少介质在转向位置的紊流产生，降低管路运行过程中的振动和噪音。设计时首先要确定管路的总转向角度，再根据转弯半径要求拆分管节数量，管节数量越多，最终成型的弯头过渡圆弧越顺滑，流体通过性越好，但对应的拼接焊缝数量也会增加，加工制作的工作量也随之提升，所以实际设计中会平衡转弯顺滑度和加工成本，常规工况下采用4-5节管节拼接就能满足大部分低压管路的使用需求。

　　安装边界方面，这类弯头的两端接口都是等直径的圆柱直口，能和同管径的标准直管道直接对接，不管是采用焊接、法兰连接还是抱箍连接都能适配，不需要额外做变径处理。设计建模时要注意每一段管节的对接端面角度匹配，相邻管节的斜切面角度必须完全一致，否则拼接时会出现错边、缝隙过大的问题，影响后续的密封处理。同时要控制整体的转弯半径，转弯半径过小会导致介质通过时阻力激增，还会加大管路内壁的冲刷磨损，尤其是输送含固体颗粒的物料时，过小的转弯半径会让颗粒直接冲击弯头外侧管壁，大幅缩短弯头的使用寿命；转弯半径过大则会占用过多的安装空间，在狭小的布设场景里无法安装，常规设计中这类弯头的转弯半径一般取管径的1.5-2倍，能平衡阻力表现和空间占用需求。

　　在实际使用中，这类分节弯头还有一个明显的优势，就是加工制作门槛低，不需要大型的冲压或弯管设备，只需要按照展开图切割平板卷制管节，再逐节拼接焊接就能完成制作，对于现场临时改造、小批量定制的项目来说，能大幅缩短加工周期，降低制作成本。建模过程中要注意每一节管节的轴线都要落在同一个转弯平面上，否则拼接完成后会出现两端接口不在同一平面的问题，导致现场安装时无法和两端的直管路对接，出现强制装配的应力，长期运行下焊缝位置容易出现开裂泄漏。另外管壁厚度的选择要匹配管路的工作压力，低压通风管路可以选择较薄的板材降低成本，输送有压力流体或磨损性物料的管路则要适当增加管壁厚度，尤其是弯头外侧受介质冲刷的位置，必要时还可以做加厚处理或者增加耐磨衬层，提升构件的整体使用寿命。和一体成型的弯头相比，这种分节结构的弯头虽然焊缝较多，但角度调整灵活性是一体弯头无法比拟的，在很多非标管路项目里是不可替代的管路转向构件。
