教学演示用同轴式齿轮传动箱结构

　　这款齿轮传动箱采用平行轴斜齿轮传动布局，输入输出轴呈同侧平行布置，可适配常规教学演示、小型自动化设备动力传递场景，在桌面级实验装置、小型输送线动力端、教学实训台架中都能匹配对应的动力传输需求。从实际使用场景来看，这类小尺寸齿轮箱常被用于低负载动力换向、转速匹配环节，比如教学场景中用来演示齿轮啮合原理、传动比计算逻辑，或是小型非标设备中作为动力转接单元，把电机输出的高转速低扭矩转换为适配执行端的低转速高扭矩输出。

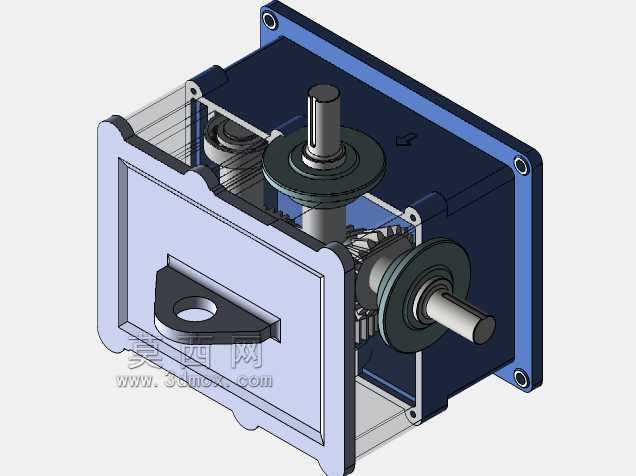

　　从结构设计思路来看，箱体采用剖分式拼接结构，主体箱壳为蓝色涂装的金属材质，端盖采用浅色调板材通过螺栓紧固，既方便内部齿轮组件的装配调试，也能在后期维护时快速开盖检查齿轮啮合间隙、润滑脂状态。内部传动链采用两级斜齿轮啮合设计，输入轴端设置有挡油环结构，可避免箱内润滑脂沿轴向外溢，输出轴端延伸长度更长，可直接配套联轴器、同步轮等传动件，减少额外的轴转接结构。箱体四个角预留有贯通安装孔，可直接通过螺栓固定在设备安装基板上，安装孔的位置公差适配常规小型传动单元的安装孔位，不需要额外做安装板的二次打孔适配。

　　从功能特性上看，这款齿轮箱的齿轮啮合侧隙经过调试，运转过程中传动平稳，噪音控制适配室内教学、桌面设备的使用要求，箱体内部预留有润滑脂存储腔，可填充锂基脂实现长时间免维护运转，不需要额外配置润滑油循环系统。输入轴的轴径尺寸适配常规小型伺服电机、步进电机的输出轴配套尺寸，可直接通过联轴器对接动力源，不需要额外做轴径转换。端盖与箱体的结合面做了平面度处理，配合密封垫片可实现基础的防尘防漏效果，适配普通车间、实验室的常规使用环境，不需要额外做防护外壳。

　　从安装边界来看，箱体整体外形为方正的立方体结构，没有外凸的突兀结构，安装时需要预留的空间仅需比箱体长宽高各大出20mm即可，满足周边管线、接线的排布需求。输入轴与输出轴的中心距经过精准核算，配套齿轮的模数适配小负载传动场景，额定输出扭矩可满足小型实验装置、教学演示台的动力需求，不适合大负载、冲击载荷的工业重载场景。轴端的键槽采用标准平键规格，可直接采购标准平键完成传动件的周向固定，不需要定制特殊键型。箱体顶部预留有箭头标识，明确标注了输入轴的推荐旋转方向，安装时可根据标识快速判断动力接入方向，避免反向旋转导致齿轮异常磨损。

　　在实际装配过程中，这类齿轮箱的齿轮组件预装在中间支撑板上，再整体装入箱体内，最后扣合端盖完成紧固，装配流程简单，对装配人员的技术要求不高，适合教学场景下的拆装实训使用，学生可通过拆装过程直观理解齿轮传动的装配逻辑、轴承的定位方式、箱体的密封设计思路。箱体的边角做了小圆角处理，避免拆装过程中尖锐边角划伤操作人员，符合教学设备的安全设计要求。
