带花键段阶梯传动轴结构设计方案

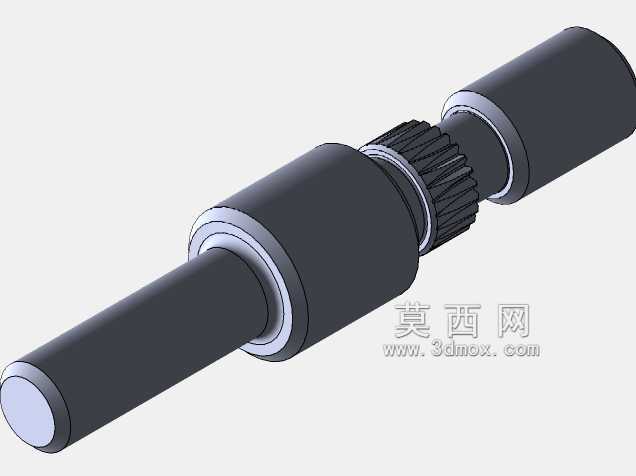

　　这类带花键段的阶梯传动轴，常见于中小功率传动链路的扭矩传递场景，在轻工输送设备、小型机床进给机构、自动化生产线的动力传输单元中都有广泛应用，核心作用是将动力输入端的旋转扭矩稳定传递至末端执行构件，同时通过轴肩结构完成轴承、传动齿轮等配套零件的轴向定位，避免传动过程中出现零件窜动影响传动精度。从结构设计逻辑来看，该轴采用多段阶梯式布局，并非随意设置各段直径差，每一处轴肩的高度都经过定位需求校核：两端光轴段用于装配深沟球轴承，轴肩高度严格控制在轴承内圈厚度的三分之一以内，既保证轴承安装到位后能被可靠轴向限位，又不会因为轴肩过高导致轴承拆卸时无法使用拉马顺利施力，避免维修拆卸过程中损伤轴承配合面。中间段的花键结构采用矩形花键设计，

　　相比渐开线花键加工难度更低，对中小扭矩、中等转速的传动场景适配性更好，花键的齿侧配合间隙控制在H7/f7公差带，既能保证配套的滑移齿轮可以在花键段顺畅滑动完成换挡动作，又不会因为间隙过大导致传动过程中出现冲击异响，降低齿面磨损速度。轴上各段的过渡圆角都做了统一规范，所有直径变化处的圆角半径不小于2mm，避免应力集中导致轴在交变载荷下出现疲劳断裂，尤其是花键段与相邻光轴段的衔接位置，是应力集中的高发区域，设计时特意加大了过渡圆角，同时对花键齿端做了倒角处理，方便配套齿轮装配时快速导入，不会刮伤齿面。从安装边界来看，两端轴承位的同轴度公差控制在0.02mm以内，保证轴转动时的径向跳动量在允许范围内，不会出现轴承偏磨、传动抖动的问题；

　　轴的总长度根据配套箱体的安装跨距设计，两端伸出轴承位的轴段长度根据联轴器的安装深度确定，既保证联轴器装配后有足够的配合长度传递扭矩，又不会因为轴伸过长导致悬臂端挠度过大，影响传动稳定性。花键段的长度根据配套滑移齿轮的滑动行程确定，预留了足够的换挡行程余量，保证齿轮在不同啮合位置都能与花键保持足够的啮合齿数，避免局部齿面受力过大出现崩齿问题。实际应用中，这类轴的材质一般选用45号钢调质处理，硬度控制在HB220-250之间，兼顾强度与韧性，轴承配合面与花键齿面会做高频淬火处理，表面硬度达到HRC45-50，提升配合面的耐磨性能，延长零件使用寿命。设计过程中需要反复校核轴的扭转强度与弯曲刚度，根据传递的额定扭矩计算最小轴径，

　　再结合零件定位需求调整各段直径，避免轴径过大造成材料浪费、转动惯量增加，也不会因为轴径过小导致刚度不足，出现满载下挠曲变形超标的问题。同时要考虑装配工艺性，所有轴段的直径从装配端开始依次递增或者递减，保证装配时零件可以从一端顺利推入，不需要在装配过程中反复调头，提升装配效率；各配合面的表面粗糙度也根据配合性质做了区分，轴承配合面粗糙度达到Ra1.6，保证配合紧密无松动，非配合面粗糙度达到Ra6.3即可，不需要过高的加工精度，平衡加工成本与使用性能。这类轴在实际运行中，需要注意花键段的润滑，定期涂抹润滑脂降低齿面磨损，同时定期检查轴承位的配合松紧度，避免长期运行后配合面出现磨损导致轴窜动，影响整套传动机构的运行精度。
