方形法兰安装伺服电机结构设计

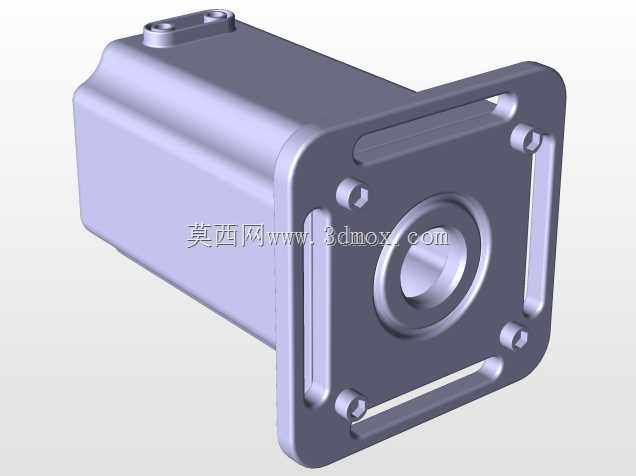

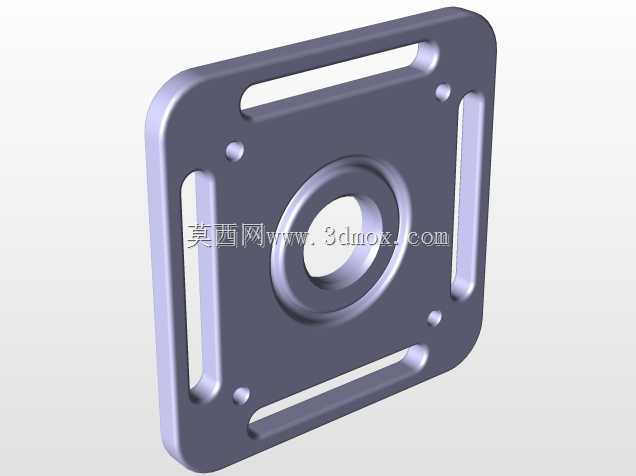

　　这款伺服电机的结构设计，首先要匹配自动化产线、数控设备、工业机器人关节这类对位置控制精度有硬性要求的应用场景，作为执行层的核心动力输出部件，它需要在负载波动、频繁正反转的工况下保持稳定的扭矩输出与转速响应。从安装端的结构来看，前端采用方形法兰安装形式，法兰面上预留了四个对称分布的安装固定孔位，孔位的位置度公差在建模时严格控制在0.02mm以内，保证安装后电机输出轴与负载输入端的同轴度，避免因安装偏心导致的轴承磨损、轴系振动问题。法兰端还设计了镂空的减重槽，在不降低结构刚性的前提下减少前端安装座的整体重量，同时给安装时的对位操作留出观察间隙，方便现场装配人员快速对齐负载端的安装止口。

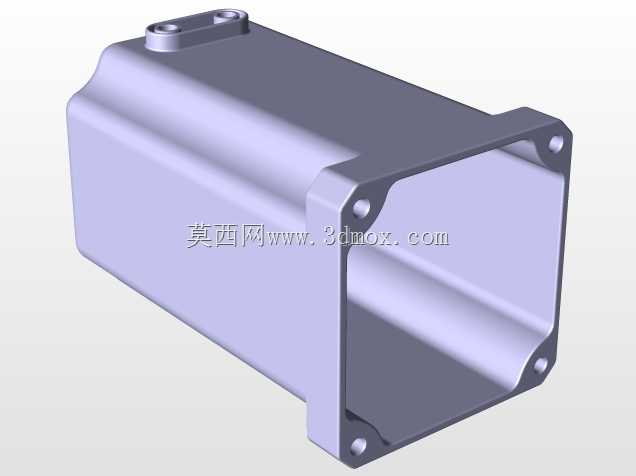

　　电机主体采用方形截面的壳体设计，区别于传统圆形壳体的电机，方形壳体的平面结构更适配自动化设备上的紧凑安装空间，能够直接贴靠设备的安装立板布置，不需要额外设计弧形的适配安装座，节省设备内部的排布空间。壳体尾部预留了动力与编码器的集成接口位置，接口采用下沉式设计，避免设备运行过程中管线拖拽对接口造成的磕碰损伤，同时接口的朝向可以根据实际安装需求在建模时调整方位，适配不同设备的走线方向。输出轴端采用内孔配合的连接形式，配套5/32规格的六角键来传递扭矩，这种键连接的形式能够在频繁启停、正反转切换的工况下保持可靠的扭矩传递，不会出现轴与联轴器之间的打滑问题，键槽的位置在建模时做了应力释放的圆角处理，避免应力集中导致的轴头断裂风险。

　　在建模过程中，首先确定输出轴的轴心线作为整个模型的装配基准，所有结构特征都围绕这条基准轴展开对称设计，前端法兰的安装孔以轴心为中心做对称阵列，保证安装时的受力均匀。壳体部分的壁厚做了等厚度设计，兼顾壳体的散热性能与结构强度，电机运行时产生的热量可以通过方形壳体的四个平面快速向外散发，不需要额外加装散热筋就能满足常规工况下的散热需求。前端盖与壳体的配合止口采用小间隙配合设计，建模时预留了0.03mm的配合公差，保证装配后前端盖与壳体的同轴度，同时方便装配时的压装操作。

　　从实际选型适配的角度来看，这款电机的安装边界尺寸可以直接替换同法兰规格的标准伺服电机，不需要对原有设备的安装结构做改动，安装法兰的止口尺寸、安装孔距、轴伸长度都符合通用伺服电机的安装尺寸规范，设备升级替换时可以直接完成装配，缩短设备改造的周期。轴端的内孔配合形式也可以根据不同的负载连接需求，适配不同规格的联轴器、同步带轮或者行星减速机输入端，不需要额外加工转接轴，降低配套采购的成本。在细节设计上，法兰面上的固定孔采用沉孔设计，安装螺栓可以完全沉入沉孔内部，不会在法兰端面突出，避免安装时螺栓头与负载端的结构产生干涉，同时沉孔的深度经过精确计算，保证螺栓的拧紧力矩能够达到要求的预紧力，不会因为沉孔过深导致螺栓啮合长度不足。壳体的边角处做了小圆角过渡处理，既避免加工过程中的锐边划伤操作人员，也能减少装配过程中边角磕碰导致的壳体变形。尾部的接线端位置做了加强筋设计，增强接口部位的结构强度，避免插拔接线时用力过大导致接口部位的壳体开裂。

　　在三维建模的过程中，所有的配合面都做了公差标注的预留，结构工程师拿到模型后可以直接根据实际的加工工艺要求标注对应的形位公差与尺寸公差，不需要重新调整模型的基础结构。模型的装配层级清晰，前端盖、壳体、输出轴、尾部接口都作为独立的零件存在，可以单独导出零件图用于生产加工，也可以直接用于设备整体的装配干涉检查，在设备设计阶段就能验证电机与周边结构的空间间隙，避免生产装配时出现结构干涉的问题。对于做设备虚拟调试的工程师来说，这个模型的外形尺寸与真实产品完全一致，可以直接导入虚拟调试环境中，模拟电机运行时的管线运动范围，验证走线方案的合理性，减少现场调试时的管线改动工作量。
