抽拉式多格文具收纳铅盒结构设计

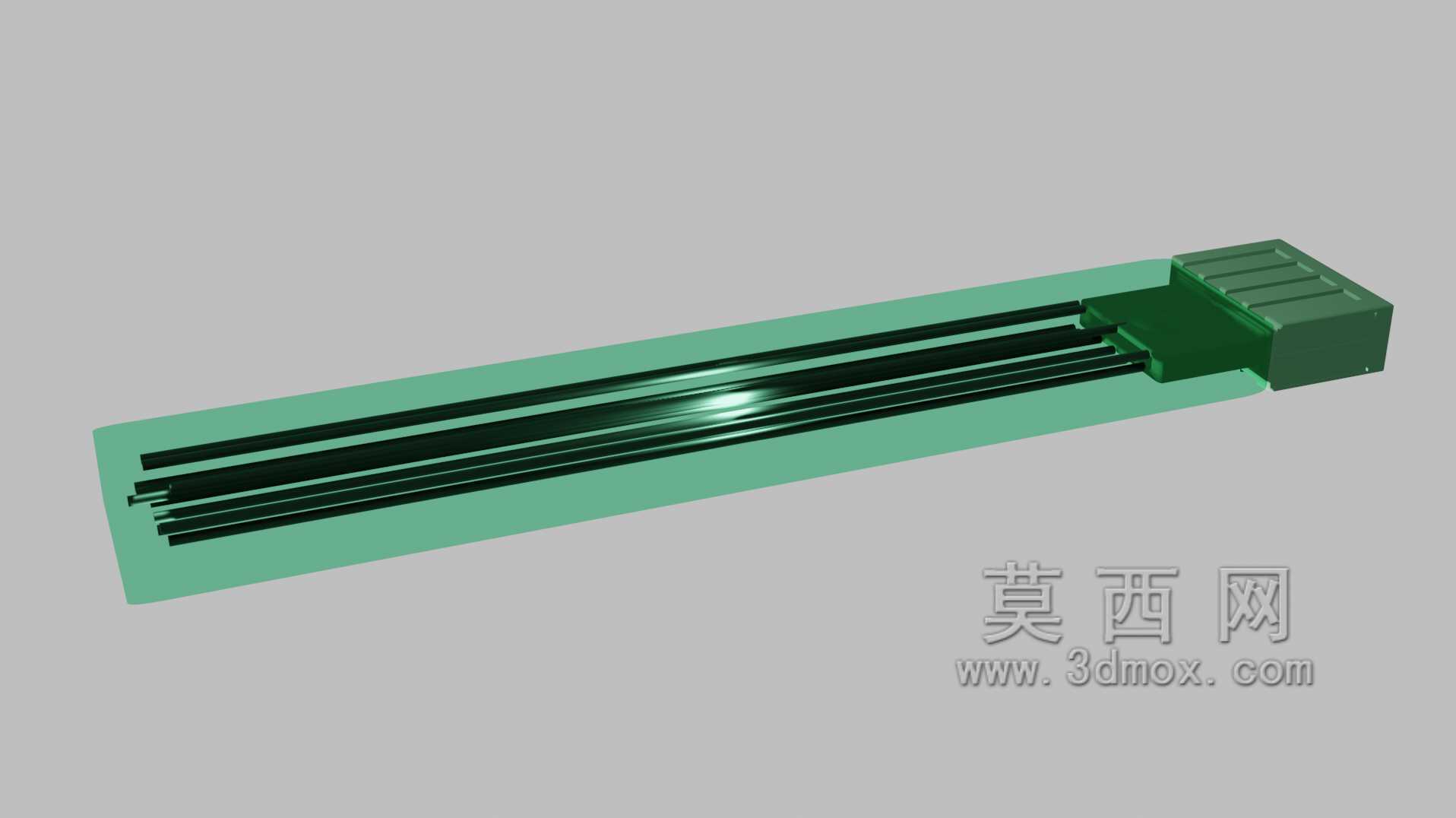

　　日常办公与学生学习场景中，零散书写铅笔的收纳始终是容易被忽略的细节，传统敞口笔盒容易出现铅笔滚落、笔尖磕碰断裂的问题，尤其是不同硬度标号的绘图铅笔混放时，取用需要反复翻找，影响绘图与书写效率。这款抽拉式铅盒的设计，正是针对绘图场景下多支铅笔的有序收纳需求开发，整体采用抽拉滑移的开合结构，外盒为长条形槽体结构，内抽盒设置多道平行的分隔筋条，每道筋条形成独立的铅笔容纳槽，可将不同规格的铅笔单独分隔放置，避免笔身相互摩擦刮花漆面，也能防止笔尖在晃动过程中与盒体或其他笔身碰撞受损。从结构设计逻辑来看，盒体的抽拉行程经过反复校核，完全拉出时内抽盒不会从外槽中滑脱，抽拉阻尼依靠盒体侧壁的微小过盈配合实现，不需要额外加装金属滑轨或者卡扣部件，

　　一体注塑成型即可完成全部结构生产，大幅降低模具复杂度与单件生产成本。盒体端部的端盖位置做了加厚的防滑纹理设计，手指推动端盖即可完成开合动作，即使手部沾有少量绘图铅芯粉末或者汗液，也能保证足够的摩擦力，不会出现推不动或者打滑的情况。外槽的内底面做了0.2度的微小拔模斜度，既满足注塑生产的脱模要求，也能让内抽盒在滑移过程中保持顺畅，不会出现卡滞、偏斜的问题，分隔筋条的高度设置为铅笔直径的三分之二，既可以稳定限制铅笔的径向位移，又不会因为筋条过高导致取笔时手指无法顺利捏住笔身。从安装与适配边界来看，这款铅盒的整体外轮廓尺寸适配常规的书包侧袋、绘图工具包的专用笔位，外盒边角全部做了R2的圆角过渡，

　　不会出现尖锐棱角刮划包体内衬或者划伤手部的问题。盒体壁厚均匀控制在1.8mm，既保证了日常使用中的结构强度，即使从桌面高度意外跌落也不会出现开裂变形，又能尽可能控制单件产品的材料用量，符合轻量化文具的设计趋势。在实际使用场景中，这款铅盒除了收纳常规木质铅笔之外，也可以适配同直径的自动铅笔、炭笔、绘图针管笔等细长型书写绘图工具，多格分隔的设计可以让使用者按照笔的类型、硬度标号、颜色进行分类摆放，取用的时候不需要翻找，拉开抽盒即可直观看到所有存放的笔具，大幅提升绘图工作中的工具取用效率。端盖与内抽盒采用一体式连接设计，不存在分离式的小零件，避免了日常使用中零件丢失的问题，整体结构没有复杂的装配工序，

　　注塑完成后仅需要将内抽盒推入外槽即可完成成品组装，生产环节的装配效率极高。盒体的外表面预留了平整的标识区域，可以根据使用需求印刷品牌标识、铅笔硬度对照表或者刻度标识，不需要额外做结构改动即可适配不同的品牌定制需求。在结构强度校核环节，针对盒体最容易受力断裂的端盖与内抽盒连接位置，做了局部加厚的加强筋设计，反复抽拉测试过程中不会出现连接位置断裂的问题，外槽的开口边缘做了卷边式的加厚处理，既提升了槽口的结构强度，避免槽口受外力挤压出现变形，也能让内抽盒推入时起到导向作用，即使抽拉时存在微小的角度偏差，也能顺着卷边导向顺利滑入槽内，不会出现硬顶卡滞的情况。针对日常使用中可能出现的盒内积灰、铅笔铅芯残留粉末的问题，内抽盒的分隔槽底部做了微小的圆弧过渡，没有清洁死角，使用毛刷或者纸巾即可快速清理残留的铅粉，不会出现粉末卡在结构缝隙中难以清理的问题。整体结构没有采用金属弹片、磁吸等额外的功能部件，完全依靠塑料结构本身的配合实现开合定位与阻尼手感，长期使用不会出现金属部件锈蚀、磁吸消磁等失效问题，结构可靠性更高，适合在学生日常学习、工程绘图、户外写生等多种不同场景下使用，即使在温度变化较大的环境中，均匀的壁厚设计也能避免出现结构变形导致抽拉卡滞的问题。
