CP2102USB转UART桥接芯片结构设计

　　在嵌入式开发、工业测控、消费电子外设调试等场景中，USB转串口的桥接器件是打通主机端通用串行总线与设备端异步串行通信链路的核心部件，CP2102这类桥接芯片的三维结构建模，需要同时兼顾芯片本身的封装物理特征、PCB焊盘匹配度以及整机装配时的空间避让需求，不能只做外观层面的几何复刻。

　　从实际设备用途来看，这类桥接芯片承担的是协议转换与信号电平匹配的核心作用，一端对接主机的USB2.0全速接口，完成USB协议层的数据包解析、端点配置与总线枚举响应，另一端输出标准TTL电平的UART信号，支持常见的波特率自适应，可直接对接单片机、传感器模块、工业仪表的串口引脚，无需额外搭建电平转换电路，就能实现上位机与下位机之间的指令下发、数据回传、固件烧录等功能，在小型化调试工具、便携式数据采集终端、老旧串口设备的USB改造场景中应用极广。

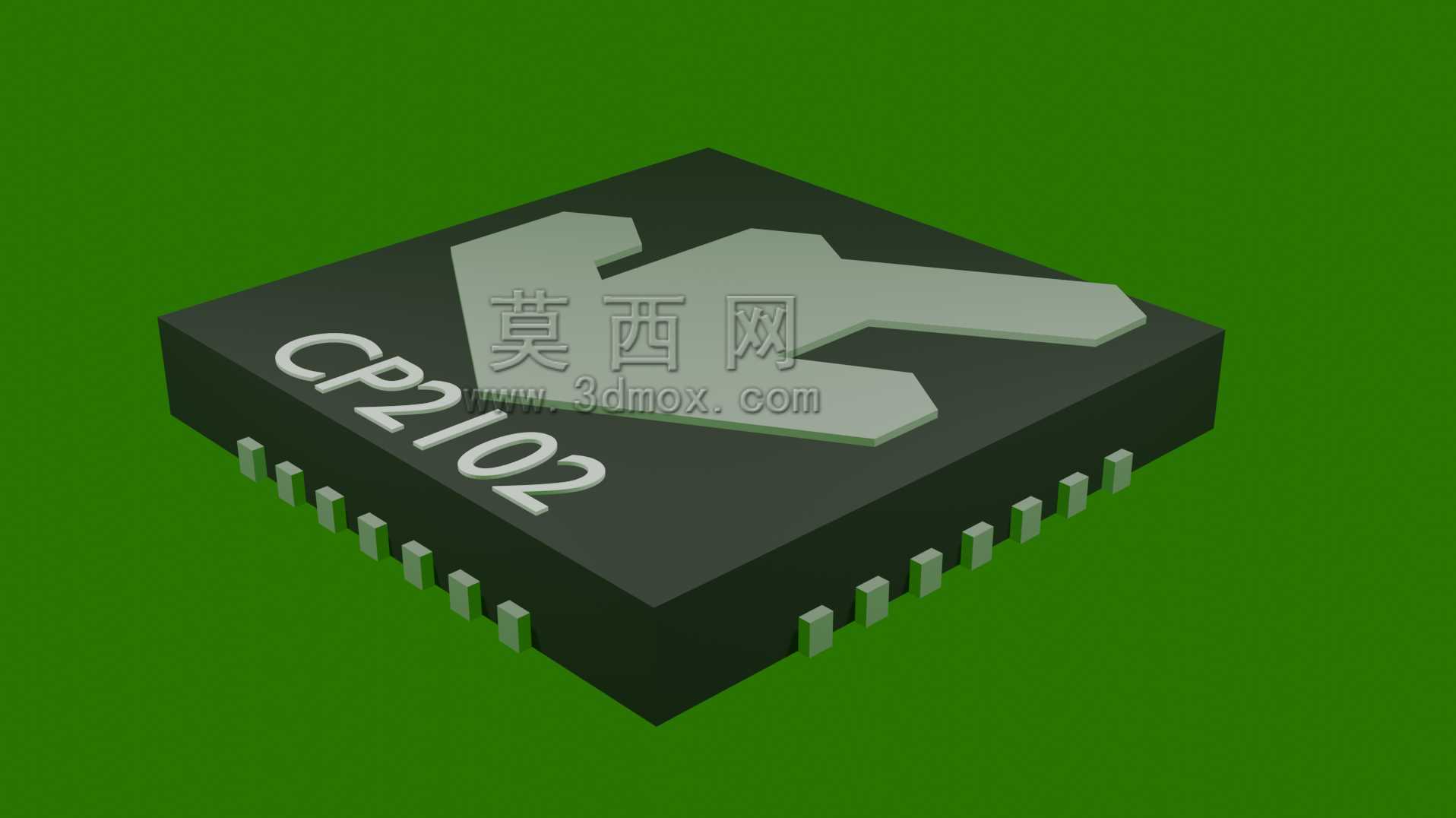

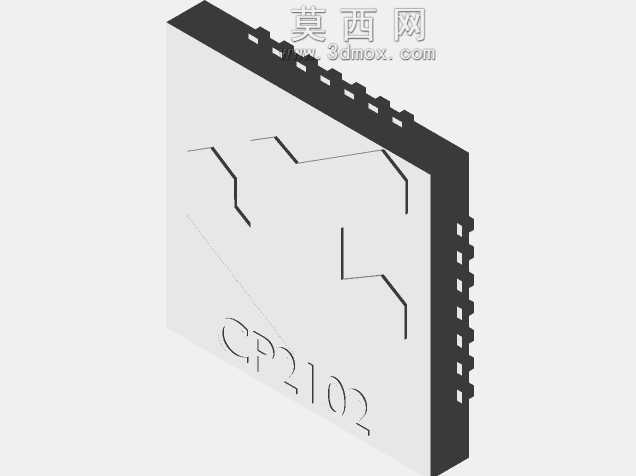

　　做这款芯片的三维结构设计时，首先要锚定QFN封装的核心尺寸边界，这类贴片封装的芯片本体为正方形塑封结构，底部外露的散热焊盘尺寸、周边引脚的间距与伸出长度都需要严格匹配实际量产的封装规格，引脚采用双侧引出？不对，是四边等距排布的L型引脚，每侧引脚数量一致，引脚宽度、引脚间的阻焊间隙都要对应PCB设计时的焊盘尺寸，避免后期做装配干涉检查时出现引脚与焊盘错位、焊盘与周边走线间距不足的问题。建模过程中，塑封本体的边角做了微小的倒角处理，还原实际芯片注塑成型后的工艺特征，本体表面的丝印标识区域做了微凹的细节处理，对应实际芯片表面激光印字的区域质感，不会出现平面贴图的失真感。

　　从设计思路上，这款模型没有做过度的细节简化，也没有冗余的无效特征：首先确定芯片的安装基准面，也就是塑封本体的底部平面，这个平面是SMT贴装时的Z向定位基准，所有引脚的底面、散热焊盘的底面都与这个基准面保持共面，公差控制在贴片工艺允许的共面度范围内，避免模拟贴装过程时出现虚焊的仿真误差。其次，芯片本体的高度尺寸严格对应封装手册的标称值，考虑到实际生产中塑封体的厚度公差，建模时预留了0.05mm的上层空间余量，方便结构工程师做整机外壳的空间避让校核，比如在设计紧凑型USB转串口模块的外壳时，不会因为芯片模型尺寸偏薄导致外壳与芯片表面干涉，也不会因为尺寸偏厚造成内部空间浪费。

　　在实际工程应用中，这类芯片的三维模型常被用于三类场景：第一类是PCB Layout完成后的整机结构干涉检查，将模型导入装配体后，可校核芯片与周边接插件、屏蔽罩、外壳筋位的空间距离，尤其是在做高密度堆叠的便携设备时，QFN封装的芯片上方如果有结构件，必须准确核对芯片高度与结构件的间隙，避免SMT过炉后芯片高度超差顶到外壳；第二类是教学与演示场景，在讲解USB转串口的硬件方案时，等比例的三维模型可以直观展示芯片的封装形式、引脚排布，帮助硬件入门者快速理解贴片器件的焊接要点与布局注意事项；第三类是定制化模块的结构设计，比如做集成式的调试探针、嵌入式核心板时，可直接调用该模型完成整体布局，不用重复从零开始绘制芯片轮廓，提升结构设计的效率。

　　建模时还特意还原了芯片引脚的成型特征，实际QFN封装的引脚不是垂直于本体的直片结构，而是在靠近本体根部有微小的弯折角度，引脚末端做了轻微的上翘处理，这个细节在模型中做了还原，能够更准确地模拟SMT焊接时引脚与焊盘的接触状态，在做焊盘设计的DFM检查时，可更精准地评估钢网开口尺寸与引脚的匹配度，减少焊接连锡、虚焊的工艺风险。另外，芯片底部的散热焊盘做了单独的特征区分，这个焊盘在实际应用中需要连接PCB的接地铜皮，既起到芯片散热的作用，也能增强焊接后的结构强度，模型中将这个区域与引脚、塑封本体做了独立的特征划分，方便后续做热仿真时赋予不同的材料属性，更真实地模拟芯片工作时的热量传导路径。

　　很多工程师在做这类电子元器件的三维建模时，容易忽略封装尺寸的公差累积问题，这款模型在设计时就考虑到了不同厂商生产的CP2102芯片的封装尺寸公差范围，所有外形尺寸都取手册中标称值的中间公差带，既不会因为尺寸取最小值导致装配间隙校核失效，也不会因为尺寸取最大值造成PCB布局时的空间浪费。比如引脚的伸出长度，不同厂商的产品会有±0.08mm的公差，建模时取中间值，在做干涉检查时只要预留对应的公差余量，就能覆盖绝大多数量产芯片的实际尺寸，不用针对不同厂商的物料反复修改模型。

　　从功能特性对应的结构设计来看，这款芯片因为集成了USB收发器、晶振、电压调节器等电路，内部的晶圆尺寸决定了塑封体的最小边界，建模时的塑封体内部虽然没有做晶圆级的细节还原，但外部尺寸完全匹配实际芯片的物理轮廓，对于结构设计、装配校核、教学演示这类应用场景来说，精度完全满足使用需求，不需要过度追求内部结构的复刻，毕竟结构工程师在做整机设计时，关注的是器件的外部安装边界、与周边部件的干涉情况，而不是芯片内部的晶圆布局。

　　在实际的串口调试工具设计中，这款芯片周边通常会搭配USB接口、ESD保护器件、排针或者接线端子，模型的尺寸精度足够支撑整个模块的装配设计，将模型导入装配环境后，可直接对齐PCB封装的原点，与周边器件的模型完成配合，快速搭建出整个模块的三维装配体，方便评估整体的尺寸是否符合外壳的设计要求，比如做迷你型USB转TTL模块时，整个PCB的宽度往往只比芯片本体宽几毫米，准确的芯片模型可以帮助工程师在设计初期就确定PCB的最小宽度，避免后期因为器件尺寸估算错误导致PCB无法装入外壳。
