高精度贴片式片式电阻三维结构模型

　　在消费电子、工业控制板卡、汽车电子模块的PCB表面贴装生产线中，贴片电阻是整板BOM里用量占比最高的无源基础元件，小到TWS耳机的信号调理电路，大到工业变频器的驱动采样回路，都需要依靠这类片式电阻完成分压、限流、阻抗匹配、信号衰减等核心电路功能，其结构设计的合理性直接决定了SMT产线的贴装良率、焊接可靠性以及整机长期运行的稳定性。

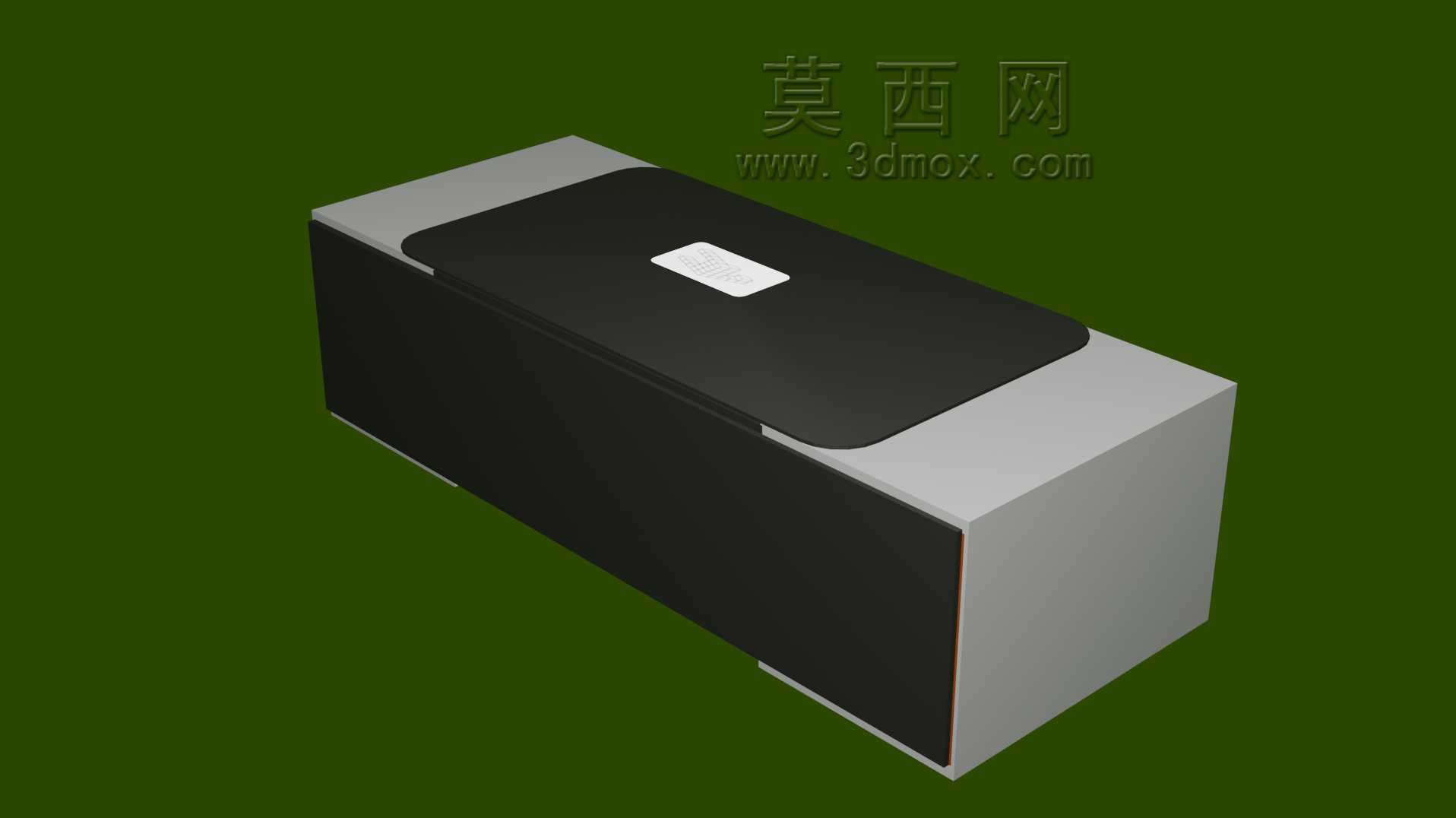

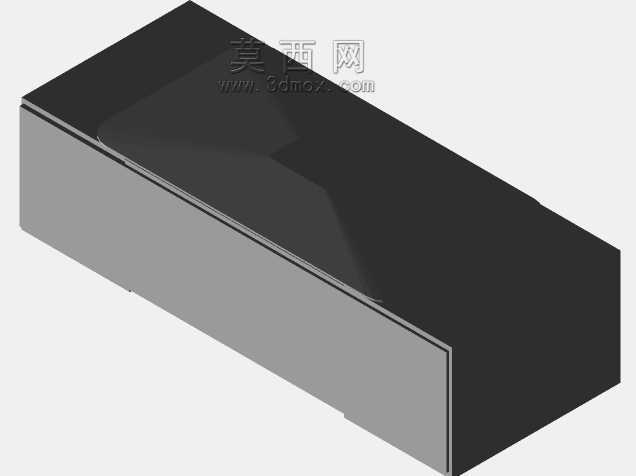

　　这个三维模型完整还原了常规厚膜贴片电阻的实体结构，整体采用长方体端帽式构型，主体陶瓷基体采用高纯度氧化铝材质建模，表面还原了黑色环氧树脂保护层的哑光质感，保护层上方预留了激光调阻刻痕的标识区域，两端的金属端电极做了分层结构还原，从内到外依次是镍铬阻挡层、镀锡焊接层，完全匹配实际生产中元件的端面结构，能直观呈现焊锡浸润后的焊接结合形态。

　　从设计思路来看，建模过程中严格遵循表面贴装元件的标准化尺寸规范，针对常用的0805封装规格做了尺寸边界的精准还原：元件本体长度控制在2.0mm±0.1mm，宽度1.25mm±0.1mm，整体厚度0.55mm±0.05mm，两端电极的宽度各占本体长度的1/4左右，电极端面的倒角做了0.1mm的圆弧过渡处理，完全匹配SMT贴片机吸嘴的拾取公差要求，也能还原回流焊过程中焊锡沿电极爬锡的实际空间形态。建模时特意规避了常规简化模型忽略的细节：陶瓷基体与端电极的结合面做了微凹凸的咬合结构还原，对应实际生产中为提升电极结合力做的基体粗化处理；表面保护层的边缘做了轻微的溢胶圆角，还原真实塑封工艺的成型特征，而非生硬的直角切割结构。

　　在实际工程应用场景中，这类贴片电阻的安装边界需要严格匹配PCB焊盘设计规范，建模时同步还原了元件底部与PCB板面的0.05mm安装间隙，对应实际生产中焊锡厚度的预留空间，避免结构仿真时出现元件与板面干涉的错误。对于结构设计工程师而言，这个模型可以直接导入PCB布局软件做3D布局校验，检查元件与周边接插件、屏蔽罩、结构壳体的安全距离，尤其是在高密度互联的板卡设计中，能够提前规避贴片时元件与周边器件干涉、过波峰焊时元件移位等生产问题；对于SMT工艺工程师来说，模型还原的端面电极结构可以用来做焊盘钢网开孔的仿真验证，根据电极的实际宽度调整钢网开孔的外扩尺寸，减少立碑、虚焊等焊接缺陷的出现概率。

　　不同于插件式电阻的引脚成型结构，贴片电阻的无引脚设计让其高频特性更优，模型还原的整体低剖面结构，也能直观体现其在高频电路中降低寄生电感的设计逻辑——两端电极的短路径设计能将元件的寄生电感控制在0.5nH以内，满足GHz级信号电路的阻抗匹配要求。在做整机热仿真时，这个模型的结构分层也能匹配热阻参数的赋值：陶瓷基体的导热系数、环氧树脂层的热阻、金属端电极的导热路径都能和实体结构一一对应，帮助工程师准确计算电阻在额定功率下的表面温升，避免因元件过热导致的阻值漂移、保护层碳化等失效问题。

　　建模过程中还考虑了不同封装规格的通用性，整体结构采用参数化建模逻辑，调整长宽高参数即可快速衍生出0402、0603、1206等不同封装规格的电阻模型，不需要重新绘制基础结构，能大幅提升电子类产品结构设计的建模效率。模型的外观细节也完全对标量产元件的视觉特征：黑色保护层的哑光粗糙度、金属端电极的半光亮镀锡质感、标识区域的平面度都做了写实处理，既可以用于生产工艺的仿真验证，也能用于产品宣传册的电路模块爆炸图制作、维修培训的结构拆解演示等场景。
