表面贴装式发光二极管封装结构

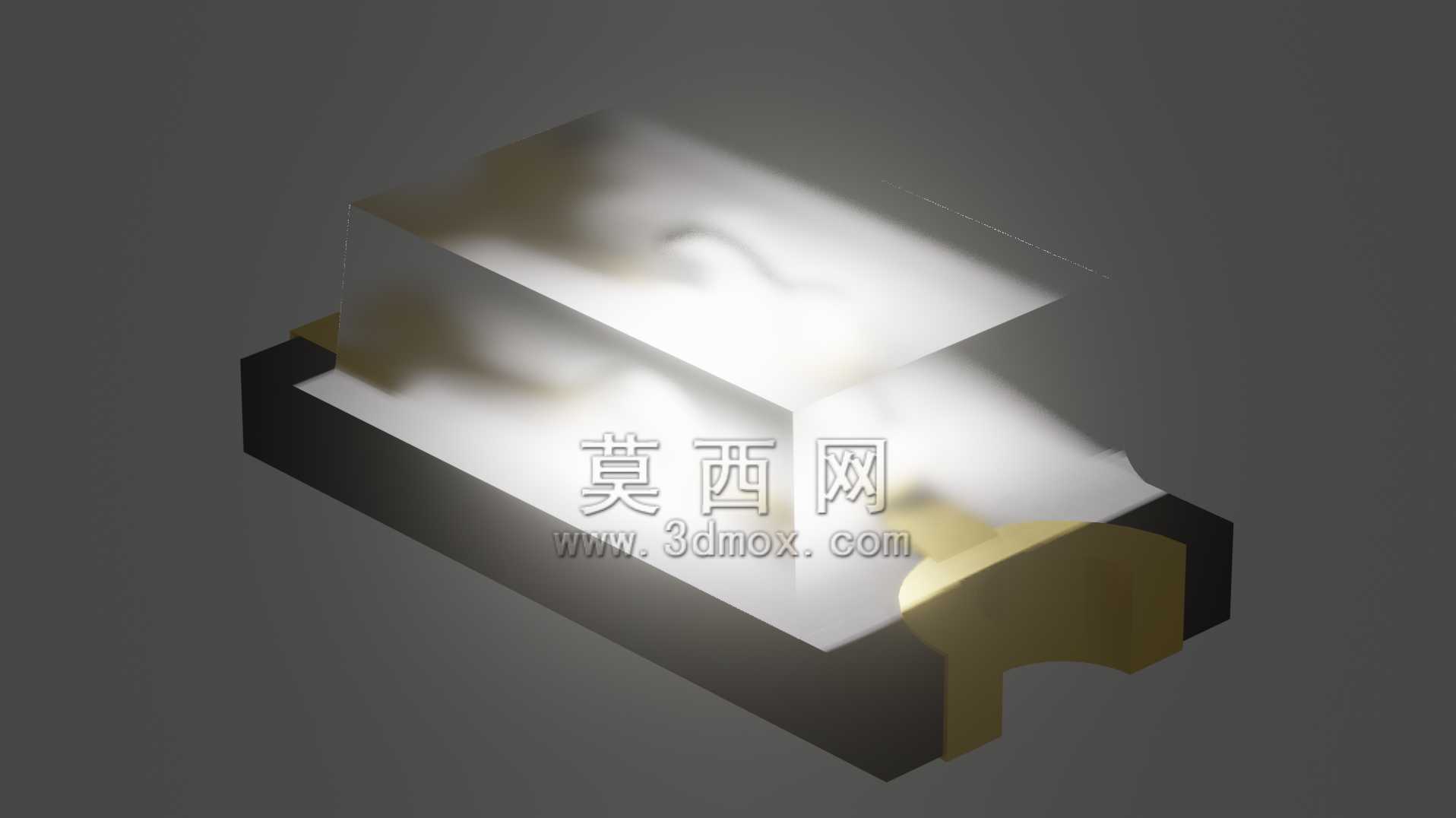

　　在消费电子、工业控制、车载电子的电路板组装环节，表面贴装型发光元件是板级状态指示、局部补光、信号传输的核心基础器件，这类元件的封装结构设计直接决定了SMT产线的贴装良率、长期使用的可靠性以及出光效果的一致性。本次梳理的这款贴片式发光元件封装，完全围绕量产贴装与实际使用场景做结构优化，没有多余的装饰性设计，所有外形特征都服务于生产与功能实现。从结构布局来看，该封装采用分层式塑封基座搭配金属引脚的经典架构，基座部分采用耐高温的工程塑料注塑成型，能够耐受回流焊过程中的峰值温度冲击，不会出现基座变形、引脚移位的问题，引脚部分采用铜合金基材做镀锡处理，焊盘区域的平整度控制在微米级，能够保证印刷锡膏后的浸润一致性，减少虚焊、

　　立碑等SMT常见不良。设计过程中首先明确了安装边界的约束，这类元件的安装场景是标准厚度的FR4印制电路板，焊盘尺寸按照行业通用的0805或者对应规格的封装库做匹配，元件本体的长宽高尺寸严格控制在对应封装的丝印范围内，不会出现元件超出丝印导致和周边元件干涉的问题，引脚的伸出长度、引脚间距都做了公差收敛，保证贴装时吸嘴取料的定位精度，同时过回流焊时的熔融锡表面张力能够自动矫正轻微的贴装偏移，也就是常说的自对位效应。从功能特性来看，封装内部的发光芯片被透明环氧树脂完全包裹，一方面起到物理保护作用，避免芯片在组装、使用过程中被外力划伤，另一方面环氧树脂的曲面成型做了优化的出光角度设计，能够让光线按照预设的发散角射出，满足不同场景的配光需求，比如用于电源指示灯的场景需要较大的发散角，让不同角度的观察者都能清晰看到发光状态，用于局部补光的场景则可以通过调整封装表面的弧度来收窄出光角度，提升光照利用率。在实际设备应用中，这类贴片发光元件的使用场景覆盖极广，小到蓝牙耳机的充电状态指示、手机的按键背光，大到工业控制柜的面板信号提示、车载电控单元的故障码指示，都需要用到这类可靠性高、体积小巧的发光器件，设计时还要考虑长期使用的光衰问题，封装材料选用抗紫外线老化的配方，避免长期光照后出现封装黄变导致亮度下降的问题，同时基座和引脚的结合处做了密封结构设计，能够阻挡日常使用中的潮气、助焊剂残留渗入封装内部，避免出现电极腐蚀、短路失效的问题。

　　很多刚接触板级结构设计的工程师容易忽略这类小元件的安装空间预留，实际上这类贴片元件除了本体占用的投影面积之外，还要在元件周边预留足够的焊盘拖尾空间，以及贴装吸嘴的取料空间，同时要避免在元件正下方布置过孔，防止焊接时锡膏顺着过孔流走导致虚焊，这款封装的外形设计特意将引脚的焊接区域做了外延处理，即使焊盘印刷的锡膏厚度有轻微波动，也能保证足够的焊接强度，能够承受电路板组装后的分板应力、整机装配时的轻微弯折应力，不会出现引脚脱落、封装开裂的问题。另外从散热角度考虑，这类小功率发光元件的热量主要通过引脚传导到电路板的铜箔上，所以引脚的横截面积做了优化设计，在保证不占用过多板上面积的前提下，尽可能增大引脚和焊盘的接触面积，提升散热效率，

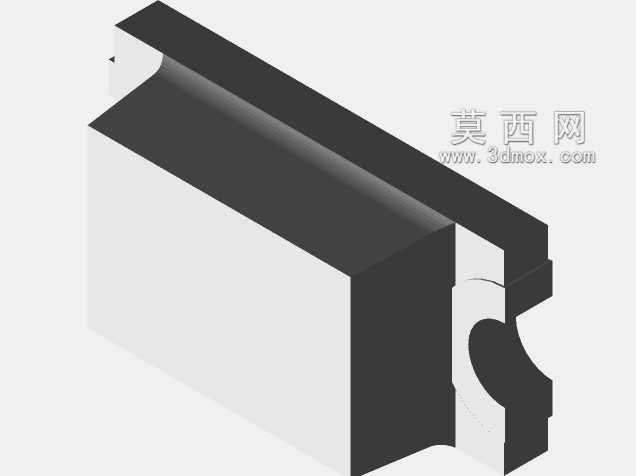

　　降低芯片结温，延长元件的使用寿命。在三维建模过程中，需要严格还原封装的各个细节特征，包括基座的倒角、引脚的弯折弧度、封装表面的光学曲面，这些细节不仅是为了模型外观的准确性，更重要的是在做整机结构干涉检查、PCB封装库匹配验证的时候，能够真实模拟实际元件的装配状态，避免出现设计阶段预留空间足够，实际量产时因为元件尺寸公差导致装配干涉的问题。比如很多工程师在做结构设计时，会在电路板上方布置透明的灯罩或者面板，这时候就需要准确知道发光元件的顶面高度、出光面的位置，来计算灯罩和元件之间的安全距离，以及光线穿过灯罩后的扩散效果，如果模型的尺寸和实际元件有偏差，就可能出现灯罩压到元件、或者光线偏位导致指示效果不佳的问题。
