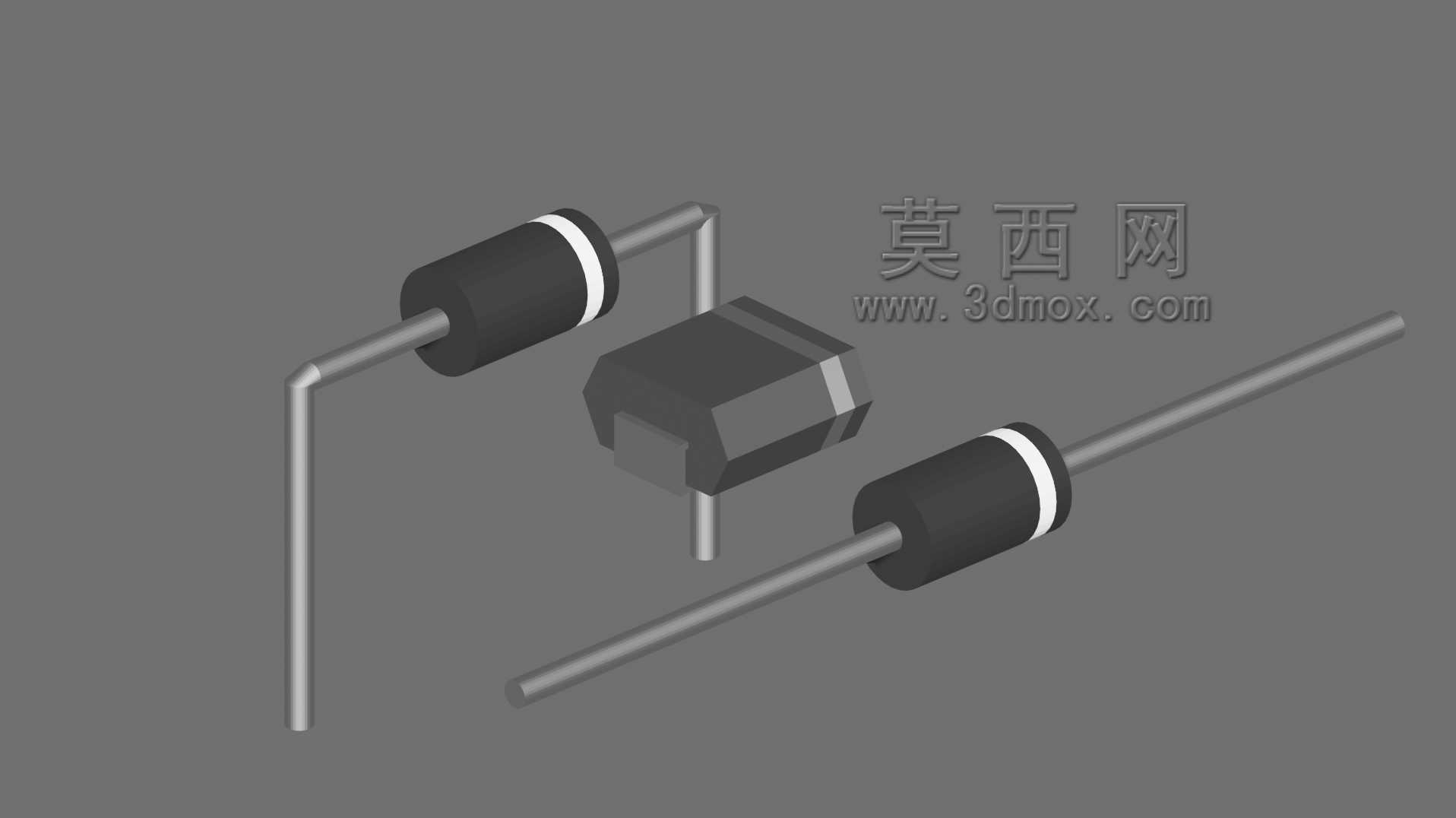

直插与贴片封装二极管三维结构模型

　　在电子电路设计与整机装配环节，二极管是最基础的半导体被动器件之一，小到消费类电子的电源整流、信号检波，大到工业控制设备的续流保护、功率逆变回路，都能见到不同封装形式二极管的身影。本次构建的三维模型覆盖了两类最常用的二极管封装形态，分别是轴向引线直插封装与表面贴装封装，能够满足不同场景下的结构布局、装配干涉检查需求。

　　从实际应用场景来看，轴向引线直插二极管多用于通孔插装工艺的电路板，常见于电源适配器、老式家电控制板、大功率驱动回路中，这类器件依靠两根平行的金属引线穿过PCB板的过孔完成焊接固定，机械强度较高，能承受更大的正向电流与反向耐压，部分大电流规格的直插二极管还会额外配置散热结构，在长时间带载工况下能维持稳定的性能表现。而表面贴装封装的二极管则适配SMT回流焊工艺，多用于高密度组装的数码产品、便携设备、小型化控制模块中，这类器件没有外伸的长引线，贴装时直接贴合在PCB表面焊盘上，占用的板面空间更小，能有效压缩整机的体积与重量，适配自动化高速贴装生产线的生产节奏。

　　在功能特性层面，两类二极管的核心功能一致，都是依靠PN结的单向导电性实现电路中的电流方向控制，可完成整流、限幅、稳压、检波、续流、反接保护等不同作用，但不同封装的器件在功率承载能力、高频特性、散热路径上存在明显差异。直插封装的二极管本体通常采用环氧树脂灌封黑色硬质外壳，外壳上印有白色色环标识阴极方向，两根金属引线多为镀锡铜材质，具备良好的可焊性与抗弯折能力，引线的直径、伸出长度都有行业通用的规范，设计时需要匹配PCB过孔的孔径与焊盘尺寸，避免出现插装困难、焊接虚焊的问题。贴片封装的二极管本体多为模塑封装结构，两端的金属焊接端直接与PCB焊盘接触，散热路径更短，在高频回路中引线寄生参数更小，更适合高频信号处理场景。

　　从设计思路上看，建模过程首先还原了两类器件的真实外形比例，直插二极管的圆柱本体直径、长度，引线的线径、弯折角度都参考行业通用的DO-35、DO-41封装尺寸规范，确保在PCB布局时可以直接调用模型完成器件占位，检查与周边电容、电阻、接插件等元件的安全间隙，避免出现装配时的物理干涉。贴片二极管的本体长宽高、两端焊端的尺寸则参考SOD-123、SMA等常用贴片封装的标准参数，建模时特意还原了本体的倒角、焊端的金属质感，以及本体表面的标识区域，方便设计人员在三维装配环境中快速识别器件极性，减少生产时的极性贴反风险。

　　关于外形尺寸与安装边界，直插类二极管在安装时需要考虑引线的成型要求，当器件需要卧式贴板安装时，引线需要按照本体半径完成90度弯折，弯折点距离本体根部需要预留一定的安全距离，避免弯折时损伤本体内部的芯片与引线连接点，造成器件开路失效；立式安装时则需要控制引线伸出PCB板面的高度，匹配整机内部的高度空间限制，避免与外壳、散热片等结构件发生碰撞。贴片类二极管在布局时需要在焊盘周边预留足够的钢网开窗空间，同时考虑回流焊时的器件立碑风险，焊盘的对称度、周边器件的间距都需要符合SMT工艺的设计规范，模型中预留的安装边界可以帮助结构设计人员在整机堆叠阶段就完成空间校核，减少后期打样时的改模次数。

　　在整机结构设计阶段，准确的二极管三维模型能够帮助工程师提前预判装配路径，比如在带外壳的电源模块设计中，直插二极管的本体高度如果超出外壳内部的净空高度，就会导致外壳装配时压损器件，提前通过三维模型完成干涉检查就能避免这类生产问题；而在高密度贴装的电路板中，贴片二极管与周边贴片芯片、屏蔽罩的间隙如果不足，会导致贴装头无法顺利取放器件，或者焊接时出现连锡问题，精准的模型尺寸能够为PCB Layout工程师提供可靠的占位参考，提升设计一次成功率。
