工业用热塑性单轮重载脚轮结构

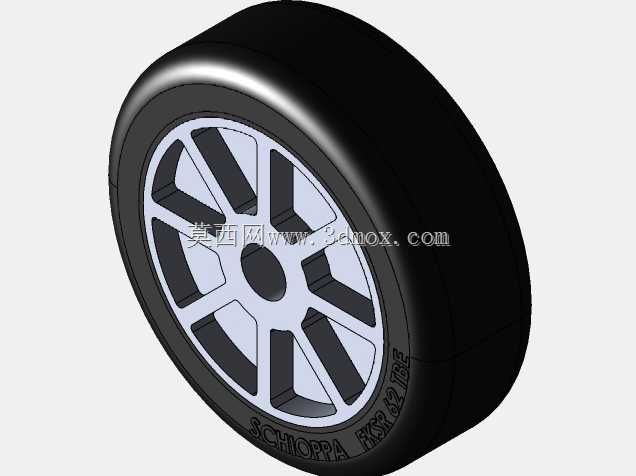

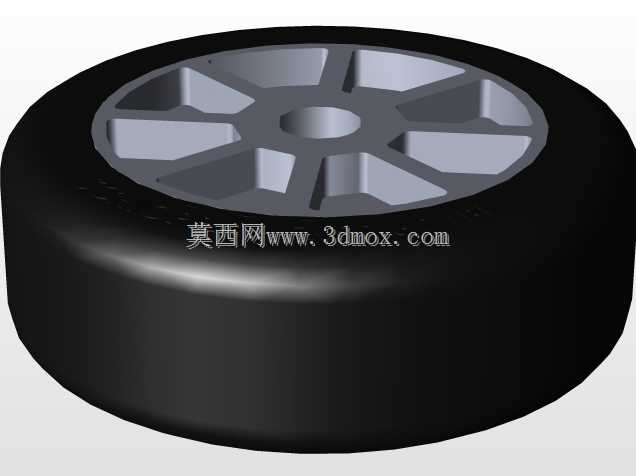

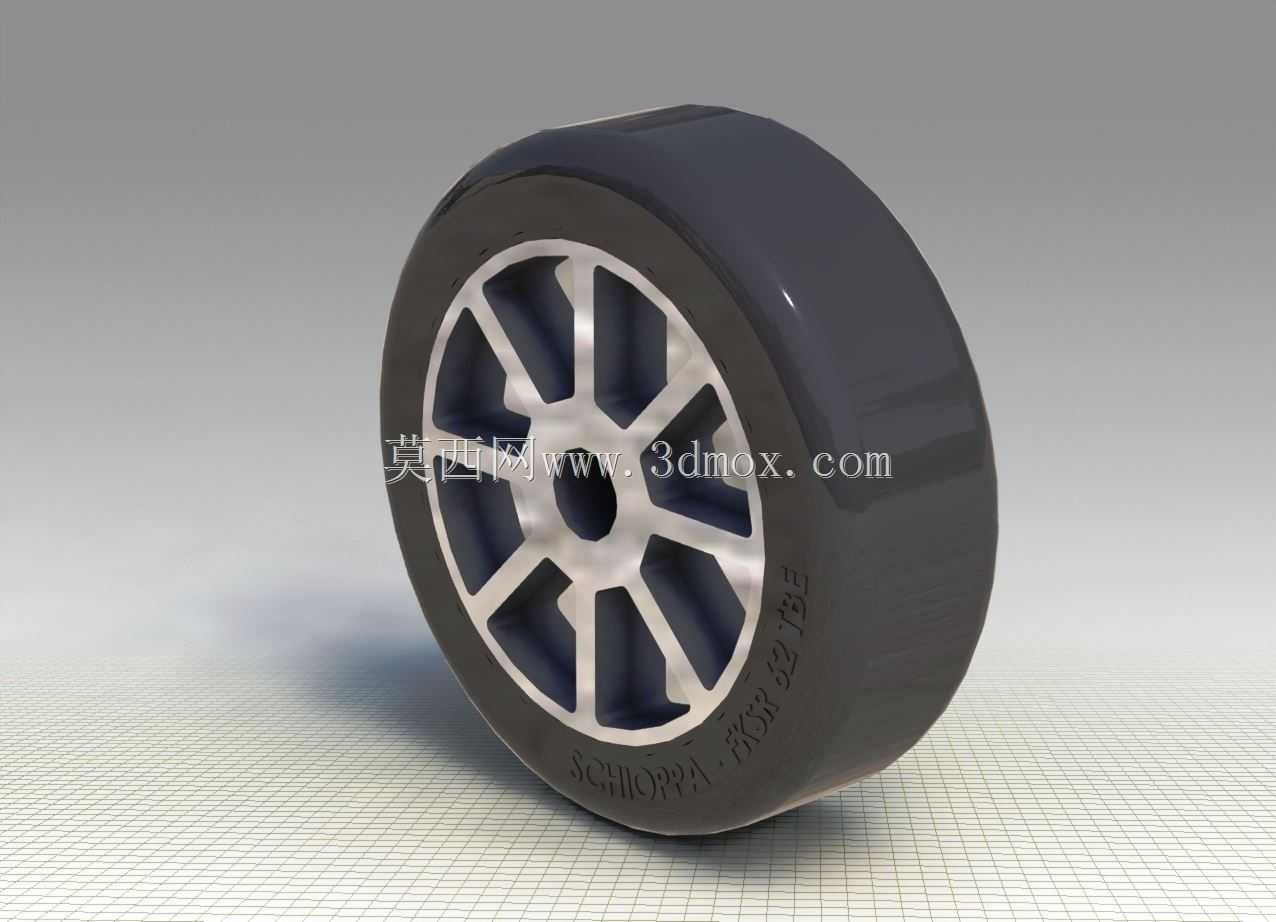

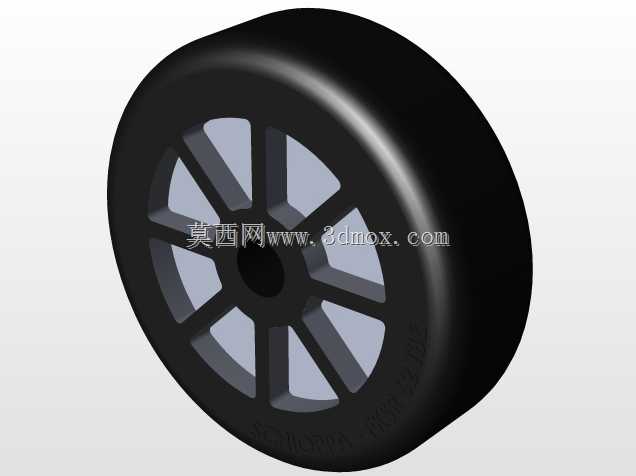

　　在车间周转设备、仓储物流台车、轻型工业移动机架的行走部件选型中，这类热塑性材质的单轮脚轮是覆盖场景极广的通用部件，区别于传统铸铁芯橡胶轮、全尼龙轮的特性，它的轮面采用热塑性弹性体材质，轮芯为高强度工程塑料一体注塑成型，兼顾了滚动阻力小、静音性好、不损伤地面的优势，同时避免了橡胶轮长期受压易永久变形、尼龙轮硬度过高行走噪音大的问题。从结构设计逻辑来看，这款脚轮的轮芯采用辐条式支撑结构，而非实心轮芯设计，在保证轮体径向承载能力的前提下，大幅降低了单轮自重，减少了轮体转动时的转动惯量，推动配套设备起步时更省力，同时辐条之间的镂空结构可以在轮面沾附车间地面的铁屑、灰尘、细小杂物时，通过转动过程中的离心力将杂物甩出，

　　避免杂物卡入轮面与安装支架的间隙导致卡滞。轮面与轮芯采用包胶注塑工艺结合，而非胶粘固定，杜绝了长期使用后轮面与轮芯脱胶、轮面相对轮芯打滑的问题，轮面外侧做了微圆弧过渡，接触地面时不会出现硬棱刮擦环氧地坪、PVC地坪的情况，在有轻微坡度的车间地面行走时，轮面可以自适应贴合地面，不会出现局部应力集中导致轮面过早磨损。从安装边界来看，这款单轮的中心安装孔为标准通孔设计，可以适配市面上绝大多数通用中型脚轮的安装支架，中心孔的同轴度公差控制在0.1mm以内，安装后轮体转动无偏摆，不会出现行走时轮体蹭支架的问题；轮体的轴向宽度经过优化，在50kg到80kg的单轮额定承载下，轮面与地面的接触压强控制在热塑性材料的许用应力范围内，

　　长期静置不会出现明显的压痕，在连续滚动工况下，轮面的磨损速率比普通尼龙轮低40%左右。实际应用中，这类脚轮除了用在常规的仓储周转车、工具柜移动底座上，还可以配套在轻型自动化设备的移动机架、生产线旁的移动工位台、商用展示设备的底部，因为热塑性轮面的阻尼特性适中，设备停驻时不会因为地面轻微震动出现自行滑移的情况，推动时又不需要过大的推力，相比全金属轮，它不会在行走时产生高频噪音，适合对车间噪音有管控要求的精密加工车间、电子组装车间使用。设计过程中，轮体的圆角过渡全部做了应力释放处理，辐条与轮芯外圈、中心安装毂的连接位置没有直角锐边，避免注塑成型时出现应力集中导致的开裂问题，轮面的邵氏硬度控制在合理区间，

　　既可以越过车间地面常见的5mm以内的接缝、小颗粒障碍物，又不会因为硬度过低导致滚动阻力过大，中心安装孔的内壁做了微凸的定位环，可以和支架的转轴形成定位，安装时不需要额外加装轴套就能保证轮体的轴向间隙在合理范围，减少行走时的轴向窜动。
