平板安装式万向工业脚轮结构设计

　　做设备结构设计的同行大多有体会，脚轮这类看似不起眼的通用件，选型和建模时稍不注意，后续设备落地移动时很容易出问题。这款平板安装式万向脚轮，是工业场景里应用极广的移动支撑部件，常见于各类中小型移动工作台、货架转运车、轻型自动化设备机架、车间周转工装、医疗辅助设备的底部支撑，承担设备整体的承重与转向移动功能。

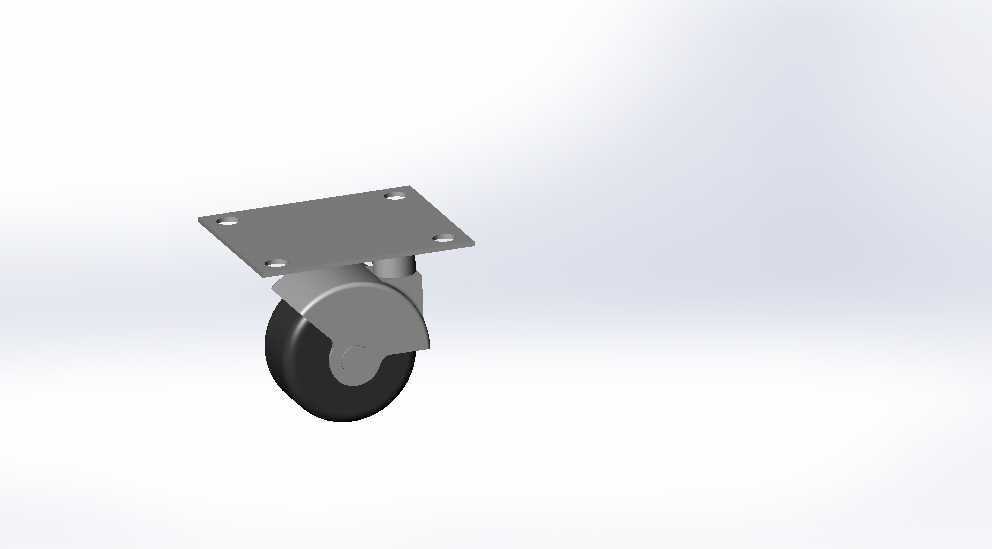

　　从结构设计逻辑来看，这款脚轮采用顶部平板安装的固定形式，安装板上预留四个对称分布的螺栓过孔，安装时无需额外设计复杂的连接结构，直接通过螺栓将安装板与设备底部的安装面锁紧即可，安装定位简单，连接可靠性高，能适配绝大多数方管焊接机架、铝型材机架的底部安装需求，安装边界的容错空间较大，只要设备底部预留的安装平面尺寸略大于安装板，且四个孔位对应匹配，就能完成装配，不需要额外做转接件。

　　转向结构采用回转式连接设计，安装板与滚轮支架之间通过回转副连接，可实现360度水平方向自由旋转，设备推行时可以灵活改变行进方向，不需要额外设置转向操纵机构，依靠推行时的侧向力就能完成转向动作，适配人工推行的各类移动设备使用场景。滚轮部分采用软硬结合的结构设计，外层是弹性耐磨的轮面材质，内层是硬质支撑轮芯，轮面接触地面时能产生微小弹性形变，既可以降低推行时的滚动阻力，也能吸收地面不平整带来的小幅震动，避免设备内部的精密元器件受震动影响，同时轮面材质不会在环氧地坪、瓷砖地面等常见车间地面留下划痕，适配多数工业生产场景的地面要求。

　　建模过程中需要重点关注几个尺寸边界：首先是安装板的外形尺寸与孔位间距，这部分直接决定了和设备机架的适配性，孔位设计采用对称布局，既可以适配横向安装也可以适配纵向安装，通用性更强；其次是安装面到滚轮底部的总高度，也就是脚轮的安装高度，这个尺寸直接影响设备整体的离地高度，设计选型时需要和设备底部的其他固定支撑件、可调脚杯的尺寸做匹配，避免出现脚轮悬空或者设备倾斜的问题；第三是滚轮的直径与宽度，滚轮直径决定了越障能力，直径越大，越过车间地面的接缝、小障碍物的能力越强，推行越省力，滚轮宽度则和承重能力直接相关，宽度越大，单位面积的接地压力越小，承重能力越强，同时也不容易被地面的细小杂物卡滞。

　　从功能特性上看，这款脚轮属于轻型万向脚轮范畴，承重范围适配单轮几十到上百公斤的载荷，四个脚轮配套使用时可以满足数百公斤总重的设备移动需求，完全覆盖多数轻型工业设备、工装周转车的承重要求。支架部分采用一体成型的金属结构，回转部位做了耐磨处理，长期反复转向也不会出现松旷、卡滞的问题，日常使用过程中几乎不需要额外维护，只要定期清理缠绕在轮轴处的杂物即可保证正常使用。

　　在实际项目应用中，这类脚轮通常会和可调脚杯配合使用，设备需要移动时依靠脚轮支撑推行，到位后调整脚杯高度将设备顶起，让脚轮脱离地面，既可以保证设备工作时的稳定性，避免设备受外力意外滑动，也能减少脚轮长期承重带来的损耗，延长脚轮的使用寿命。建模时需要注意滚轮和支架之间的转动间隙、支架和安装板之间的回转间隙，不能把配合间隙做的过小，否则实际生产装配后会出现转动卡滞的问题，也不能间隙过大，否则会出现轮体晃动、推行时走偏的问题。另外轮面的弧度设计也有讲究，合理的轮面弧度可以减少滚轮和地面的接触面积，降低滚动阻力，同时转向时的摩擦力也更小，转向更灵活。
