电力测量用薄型电压互感器结构设计

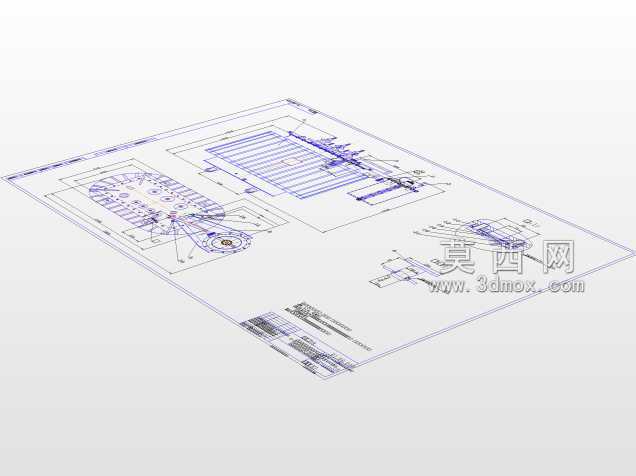

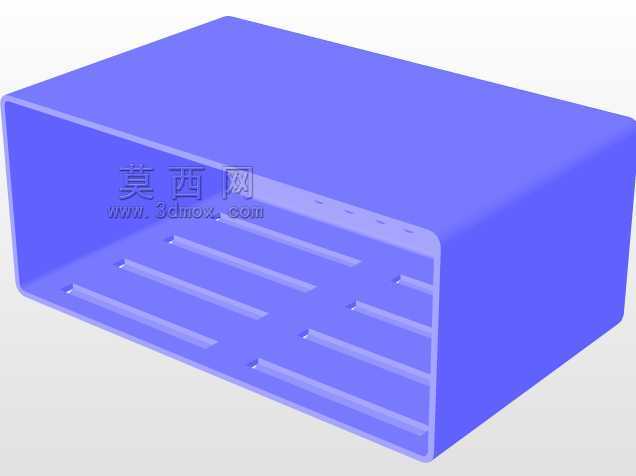

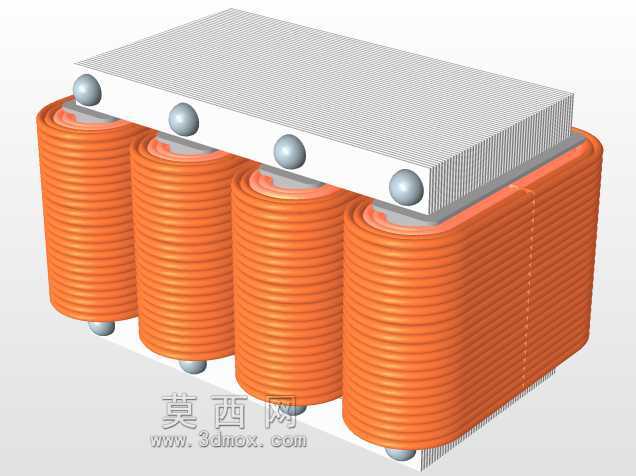

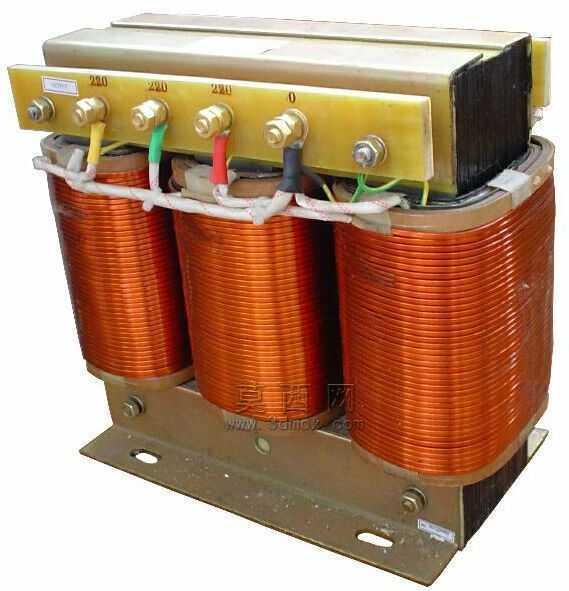

　　在电力系统二次回路的设计选型中，电压互感器是承担高压侧电压信号转换、隔离的核心测量元件，其结构合理性直接决定整套继保装置、计量仪表的测量精度与运行安全性。这款薄型结构的电压互感器，针对户内开关柜、紧凑型配电装置的安装空间受限场景做了定向优化，整体采用长方体薄型壳体设计，壳体厚度控制在较小范围，能够适配柜内狭窄的安装间隙，减少对柜内布线空间的占用，同时壳体边缘做了倒角处理，避免安装过程中划伤线缆绝缘层或操作人员。从功能实现逻辑来看，该互感器的核心作用是将一次侧的高压交流信号按固定变比转换为标准幅值的低压交流信号，正常运行工况下二次输出电压与一次输入电压保持严格的比例关系，相位偏移控制在极小范围内，能够满足计量级的精度要求，

　　同时实现一次高压回路与二次低压测量回路的电气隔离，避免高压串入二次侧损坏仪表、威胁运维人员安全。在继电保护场景中，该互感器输出的电压信号可作为欠压、过压、零序电压等保护逻辑的判断依据，当系统出现接地、短路等故障时，能够快速传递电压异常信号触发保护动作，切断故障回路；在计量场景中，其输出信号直接接入电能表、功率表等计量设备，为电量核算提供准确的电压参数；在工业自动化配电场景中，还可为电压监测模块、无功补偿装置提供实时电压采样信号。设计过程中，首先围绕绝缘性能做了核心结构排布，一次绕组与二次绕组之间设置了多层绝缘屏蔽结构，壳体采用阻燃绝缘工程材料浇筑成型，将绕组完全密封在壳体内部，既可以抵御外界粉尘、潮气的侵入，提升设备在潮湿、

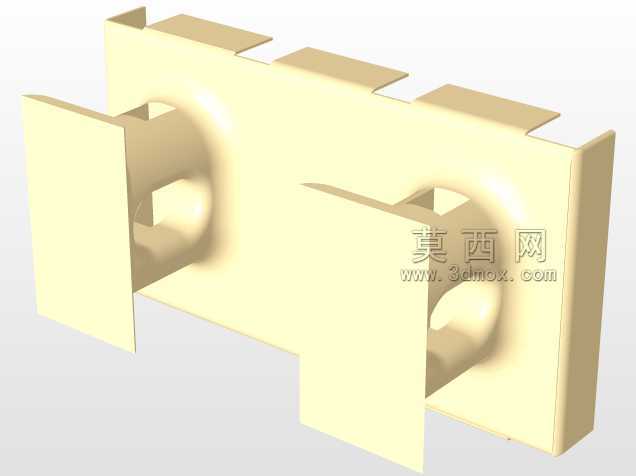

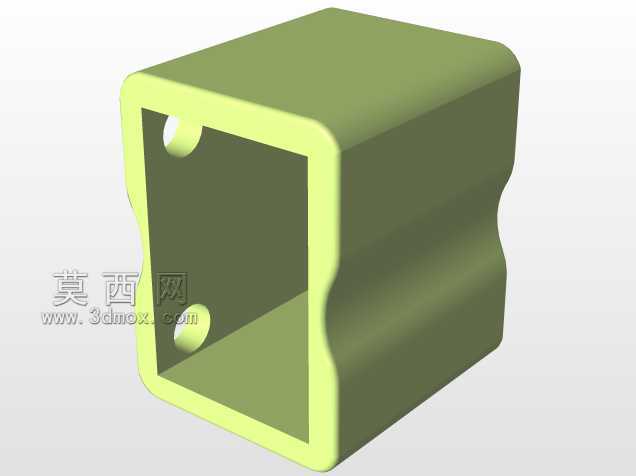

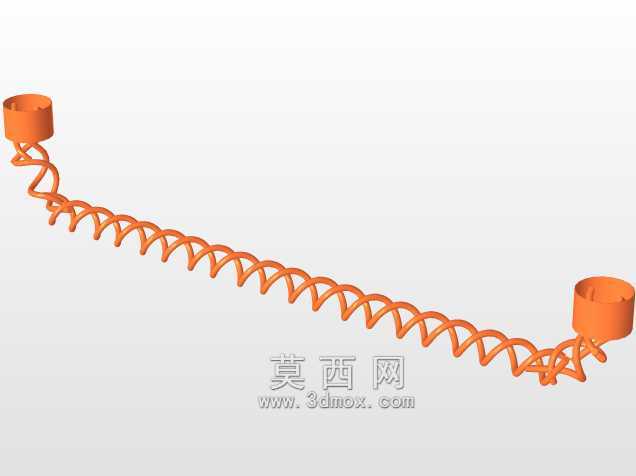

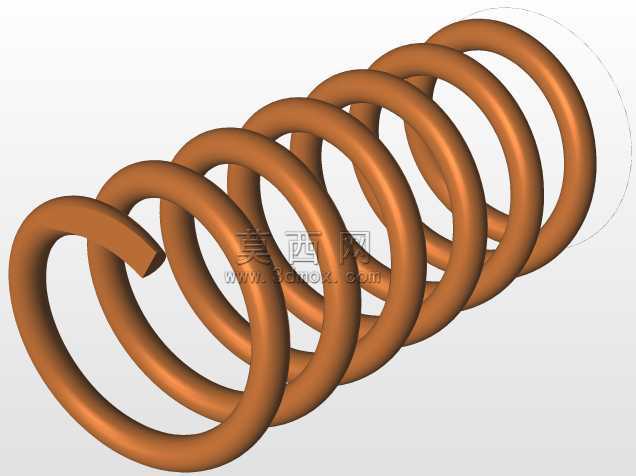

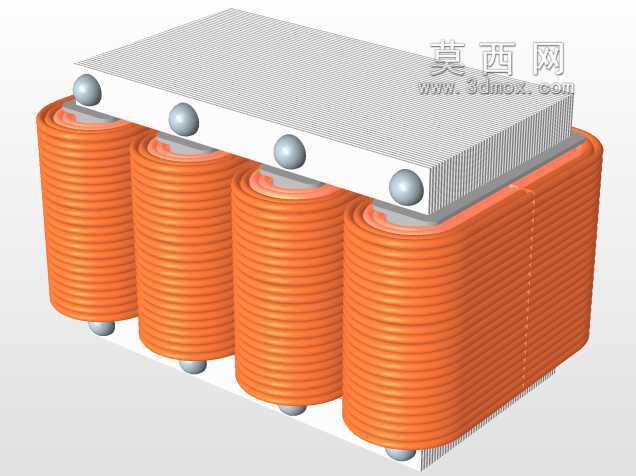

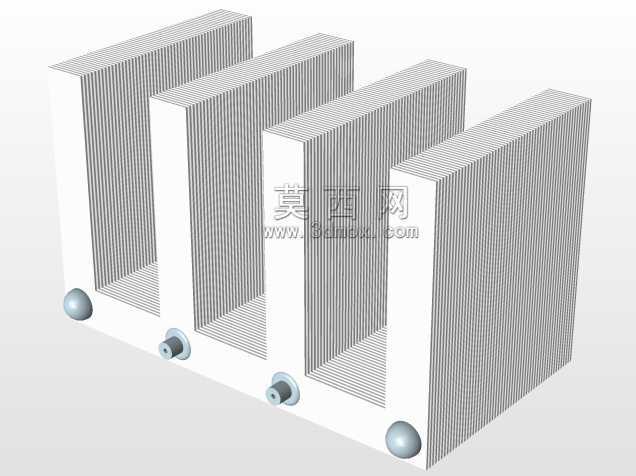

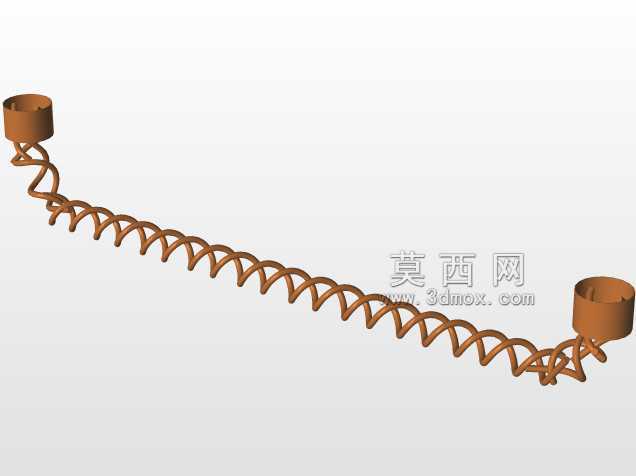

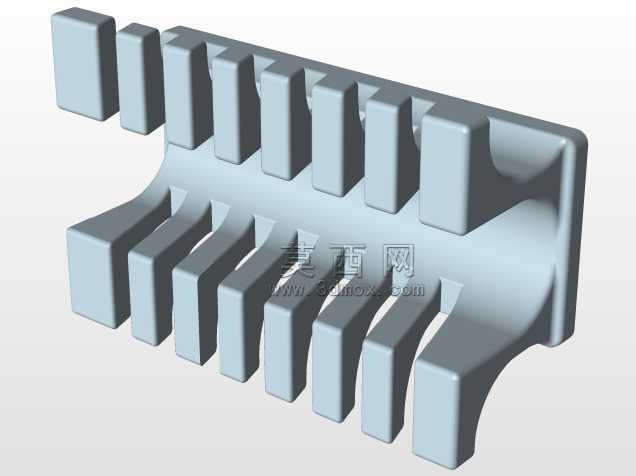

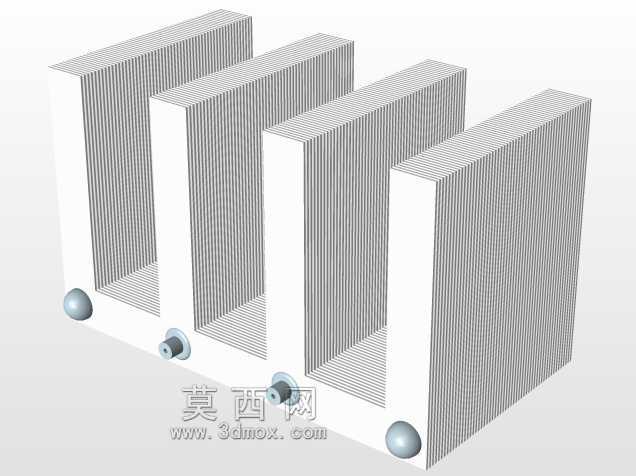

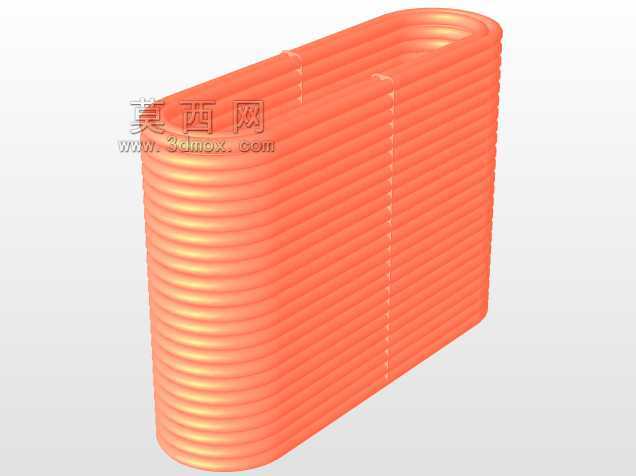

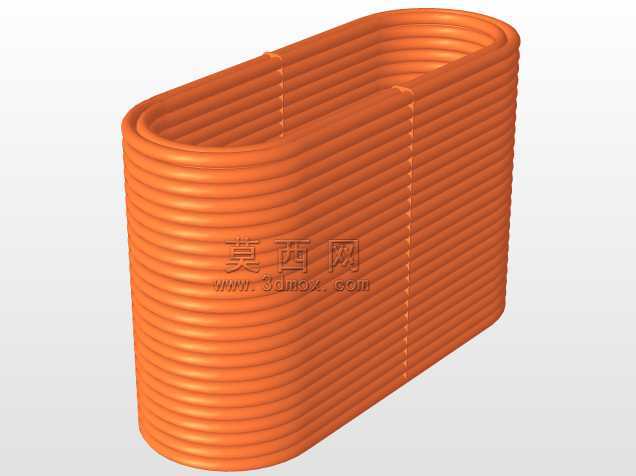

　　多尘工业环境下的运行可靠性，也能避免绕组裸露带来的绝缘击穿风险。绕组的绕制采用分层密绕工艺，减少绕组漏抗，降低相位误差，铁芯选用高导磁率的冷轧硅钢片叠压而成，叠片接缝做了错位处理，减小空载电流与励磁损耗，保证在额定电压区间内的测量线性度。安装边界方面，该互感器底部预留了标准安装孔位，孔位间距符合电力柜内元件安装的通用尺寸规范，可直接通过螺栓固定在柜内安装梁上，一次侧接线端子设置在壳体顶部，采用大间距排布，满足高压接线的电气安全间隙要求，二次侧接线端子设置在壳体底部侧面，与一次端子保持足够的安全距离，避免接线过程中误碰高压端，二次端子还预留了接地接线位，方便现场做可靠接地处理，保障二次设备安全。实际工程应用中，

　　这类薄型电压互感器常被用于紧凑型环网柜、抽屉式开关柜、箱式变电站内部，相比传统油浸式电压互感器，其全密封浇筑结构不存在漏油风险，日常运维无需做绝缘油检测，维护工作量大幅降低，同时薄型化设计能够让柜内元件排布更紧凑，在相同柜体尺寸下可集成更多的功能回路，帮助成套设备厂商压缩产品整体体积，降低制造成本。建模过程中，对壳体的壁厚、安装孔的位置公差、接线端子的突出高度都做了精准还原，所有配合尺寸均符合电力行业相关元件的尺寸规范，可直接用于成套配电装置的三维布局干涉检查、安装模拟，也可作为电气设计选型阶段的可视化参考模型，帮助设计人员提前预判安装空间、接线走向的合理性，减少现场安装阶段的设计变更问题。需要注意的是，这类互感器在二次回路设计时绝对不允许出现短路工况，因此建模时也还原了二次端子的防护结构，提醒设计人员在二次回路中配置合适的保护熔断器，避免短路电流烧毁绕组。
