双腔卧式带翻盖搅拌混合设备结构

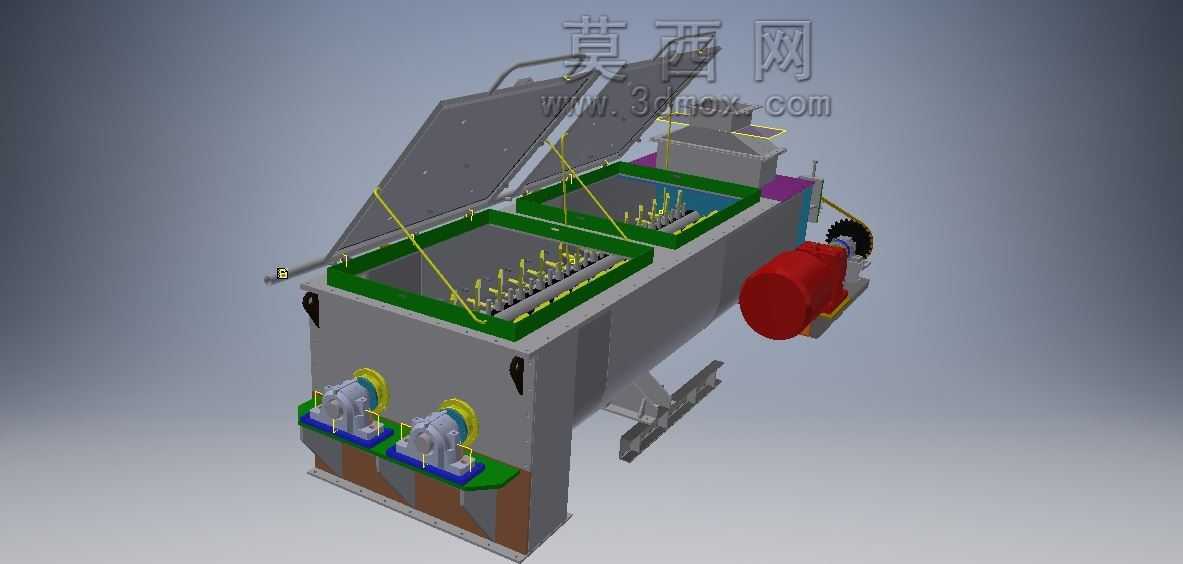

　　该设备为双腔卧式搅拌混合装置，主要应用于化工、食品加工、建材等行业的散状物料、半流体物料的均匀混合作业场景，可同时完成两种不同配比物料的同步搅拌，也可单腔独立作业适配小批量多品类的生产需求，在中小型配料生产线、实验室中试线、小型加工车间的物料预处理工序中适配性较强。从结构设计来看，设备采用卧式长筒形腔体布局，两个独立搅拌腔沿设备长度方向并排布置，每个腔体顶部配置带铰链连接的可开启翻盖，翻盖边缘设置密封结构，闭合后可避免搅拌过程中物料飞溅、粉尘外溢，翻盖开启角度可达到90度以上，方便操作人员进入腔体内部清理残留物料、更换搅拌桨叶、检修内部构件，无需拆解设备主体结构即可完成日常维护作业。腔体进料端设置独立的进料斗，

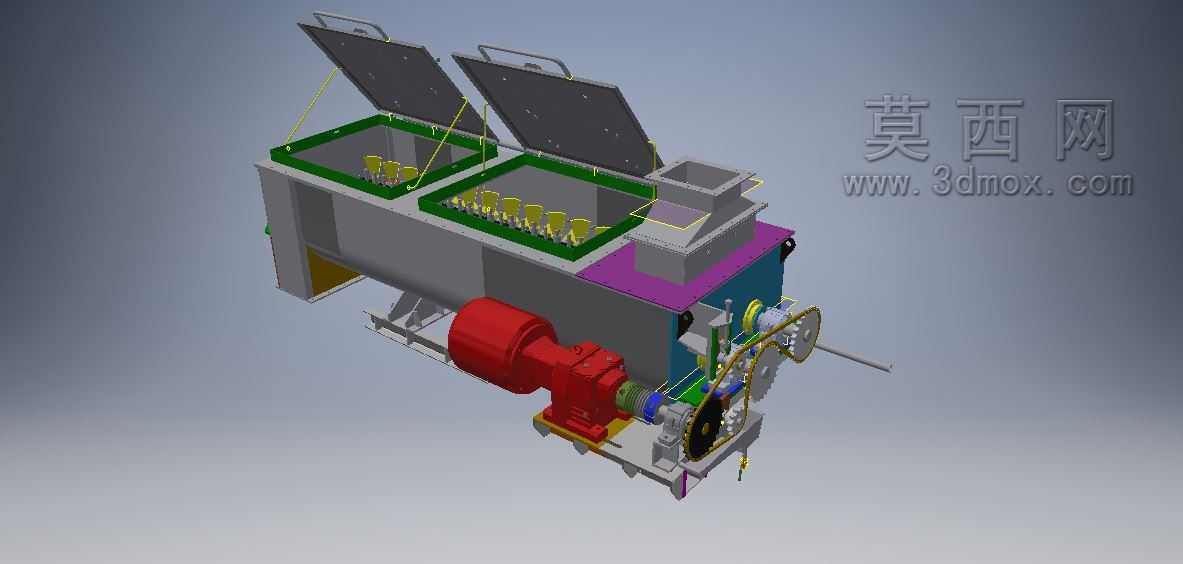

　　物料可通过重力进料或者配套螺旋输送机送入搅拌腔内部，腔体底部预留出料接口，可根据实际安装需求配置气动出料阀或者手动插板阀，适配不同的出料节拍要求。设备的动力端采用侧装式布局，驱动单元通过减速机构与腔体内的搅拌主轴连接，传动侧设置齿轮传动组实现两个搅拌腔的动力同步传递，保证两个腔体的搅拌转速一致，避免不同腔体物料混合均匀度出现偏差；传动部位设置透明防护壳，既可以观察齿轮啮合的运行状态，也能避免杂物卷入传动机构造成设备故障，同时防护壳采用快拆结构，日常加注润滑脂、检查传动件磨损情况时无需完全拆除防护结构。搅拌腔内部的桨叶采用倾斜式布置，沿主轴螺旋排布，搅拌过程中可带动物料沿腔体轴向、径向同时运动，减少搅拌死角，针对易结块的粉体物料，

　　桨叶端部设置可调整间隙的刮板，刮板与腔体内壁的间隙可控制在3-5mm，既可以刮除粘附在腔壁的物料避免长期堆积变质，也不会刮擦腔体衬层造成设备磨损。从安装边界来看，设备整体采用框架式底座，底座上预留多个地脚螺栓安装孔，可直接固定在混凝土基础或者钢制平台上，安装时需要保证设备水平度偏差不超过千分之一，避免搅拌主轴长期偏载造成轴承磨损加剧；设备动力侧需要预留不小于800mm的检修空间，方便后期拆解减速机构、更换密封件，顶部翻盖开启方向需要预留不小于1.2米的操作空间，保证翻盖可以完全开启不被周边管线、结构干涉。设备的进料口中心高度、出料口中心高度可根据配套生产线的布局做适应性调整，整体外形尺寸适配中小型车间的层高要求，

　　不需要额外做高层厂房改造即可完成安装。在设计思路上，该设备优先考虑了日常运维的便捷性，将易损件、需要定期维护的部位全部布置在设备外侧或者可快速开启的结构处，减少设备停机维护的时间；双腔独立的结构设计既可以满足同时混合两种物料的生产需求，也可以在其中一个腔体做清理、检修时，另一个腔体维持生产作业，降低设备停机对生产节拍的影响；搅拌桨叶的排布经过运动仿真验证，可保证不同密度、不同粒度的物料在短时间内混合均匀度达到95%以上，相比单腔同容积设备，混合效率可提升40%左右，同时设备的单位能耗更低，适合长时间连续作业工况。设备的密封结构采用组合式密封，在主轴穿出腔体的部位设置填料密封加骨架油封的双重密封结构，可有效避免腔体内的物料、液体泄漏到传动侧，也能防止外部的灰尘、杂质进入腔体污染物料，密封件采用标准件，采购替换方便，不需要定制特殊规格配件，降低后期运维的配件成本。
