条料冲压送料用拉料条结构设计

　　在连续冲压生产场景中，条料的精准步进送料是保证冲压件尺寸一致性、降低料废率的核心环节，这款拉料条结构正是适配中小型连续冲压工位的送料执行部件，主要承担冲压工序间条料的定距牵拉、定位约束功能，避免条料在送进过程中出现偏移、翘曲、步距误差超差等问题。从结构设计逻辑来看，这款拉料条采用等距排布的卡齿结构，齿形轮廓完全匹配对应厚度条料的侧边定位缺口，齿距公差控制在0.02mm以内，能够保证每一次送料步距的重复定位精度，适配冲次在120-200次/分钟的常规冲压工况，不会因为冲次提升出现卡滞、跳齿的问题。拉料条的主体截面采用矩形等厚结构，整体平直度要求控制在0.05mm/100mm以内，安装时通过侧边的定位基准面与送料滑台的安装槽贴合，

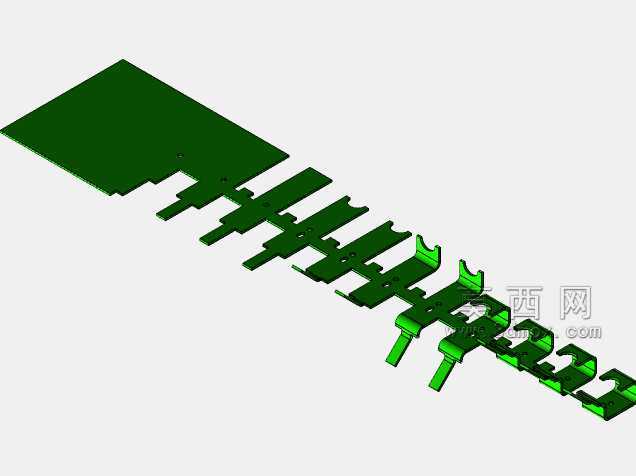

　　不需要额外做找平调整，安装边界预留了0.1mm的间隙配合量，既可以保证滑动过程中无卡滞，又不会因为间隙过大造成送料方向的窜动。在实际应用场景中，这类拉料条多用于五金端子、小型五金结构件的连续冲压生产线，配合送料机、抬料销、导正销共同完成条料的全流程送进动作，当冲床滑块完成上一次冲压回程时，拉料条在驱动机构的带动下向前移动一个步距，卡齿卡入条料侧边的定位孔/缺口，牵拉条料向前移动设定距离，随后导正销插入条料的工艺孔完成精准定位，冲床滑块下行完成冲压动作，循环往复实现连续生产。设计过程中针对拉料条的受力场景做了针对性优化，卡齿的受力面做了15度的斜角过渡，避免齿尖应力集中造成崩齿，同时齿根位置做了R0.3的圆角处理，

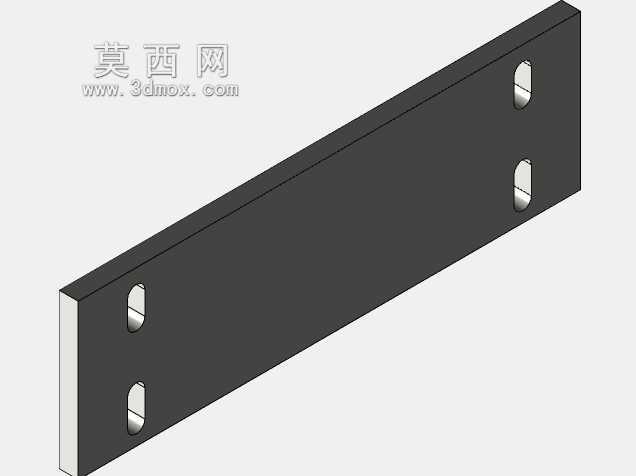

　　提升反复载荷下的结构疲劳强度，主体材料选用常见的合金工具钢，热处理硬度控制在HRC52-56，既保证足够的耐磨性，又不会因为硬度过高出现脆性断裂。安装尺寸方面，这款拉料条的总长度适配300mm行程的送料滑台，宽度方向尺寸与标准送料槽的16mm宽度匹配，厚度为4mm，能够适配0.3-1.2mm厚度的冷轧钢带、铜带、铝带等常用冲压原材料，不需要针对不同材质的带料做结构调整，适配性较强。在实际使用过程中，拉料条的安装高度需要与抬料销的顶起高度匹配，保证条料被顶起时卡齿能够顺利卡入定位位，落下时条料能够平稳放置在凹模面上，不会出现带料刮蹭凹模表面的问题，同时拉料条的驱动端采用腰型孔连接，能够根据实际步距需求做±2mm的微调，

　　方便试模阶段调整送料步距，补偿模具制造过程中积累的位置误差。不同于市面上常见的一体式拉料结构，这款拉料条的卡齿采用等距均匀排布，相邻齿之间的槽宽统一，当个别齿出现磨损时，可以通过调整拉料条的安装位置，使用后续的完好齿继续工作，不需要整体更换配件，降低了生产线的维护成本。在冲压车间的实际运维中，这类拉料条属于易损配件，通常会备有2-3件备件，当出现齿面磨损、拉料打滑的情况时可以快速更换，减少生产线的停机时间，同时因为结构简单，加工难度低，也可以根据实际生产需求快速改制，适配不同步距、不同宽度的条料送料需求。
