帕塔科内拉香蕉切片输送作业设备结构

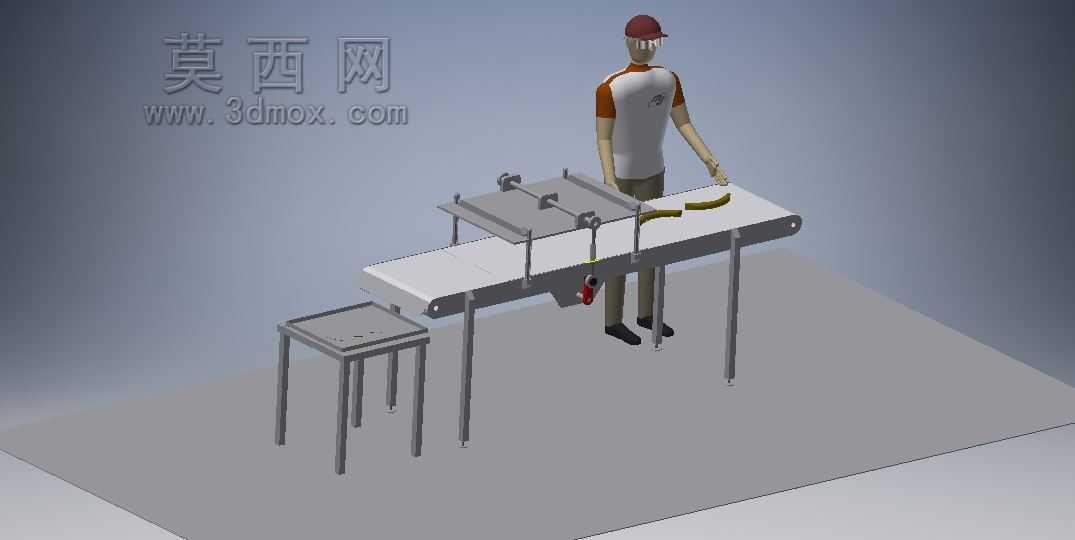

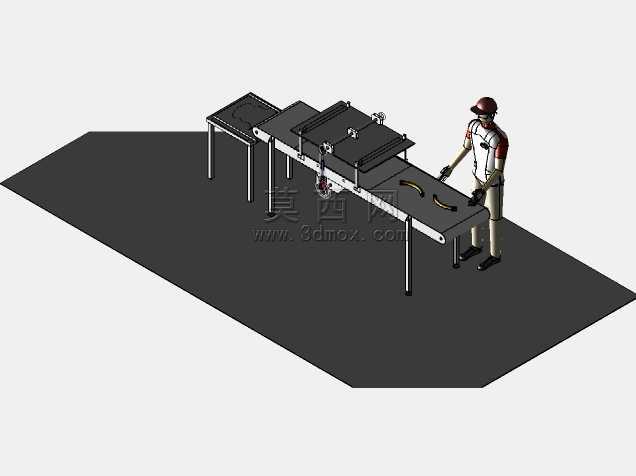

　　这套设备面向鲜食加工环节的香蕉预处理工序设计，核心解决人工处理香蕉切片过程中效率波动大、切片厚度不均、物料转运衔接不畅的实际生产痛点，在中小型果蔬加工车间、中央厨房净菜处理段有明确的适配场景。从现场作业适配角度看，设备整体采用落地式支腿结构，支腿底部预留了调节脚杯安装位，可适配车间地面±15mm的高度差，安装时不需要额外做预埋基础，直接在硬化地坪上完成调平即可投入使用，整体占地长度约2.4米，宽度约0.8米，操作侧预留了不小于0.6米的人员站立作业空间，完全符合食品车间设备布局的安全间距要求。设备主体的输送段采用食品级平皮带作为承载面，皮带两侧设置了高度120mm的不锈钢挡边，避免香蕉段在输送过程中从侧边滚落，

　　输送线的驱动端布置在出料侧，采用低速减速电机直驱结构，输送速度可在0.1m/s到0.3m/s之间无级调整，匹配不同熟练度操作人员的上料节奏，不会出现物料堆积或者空段等待的情况。在输送线的中段位置集成了切片作业工位，工位上方设置了可调节高度的压料机构，压料辊采用食品级硅胶材质，接触香蕉表面时不会造成果肉碰伤，压料间隙可根据香蕉的果径大小在10mm到50mm之间调整，适配不同成熟度、不同品种的香蕉原料处理需求。切片组件采用垂直往复式切刀结构，切刀的运动行程固定为80mm，刀片采用食品级不锈钢材质，刃口做了圆弧过渡处理，切割香蕉果肉时不会出现粘刀、果肉挤压变形的问题，切刀的动作频率和输送速度做了联动匹配，可根据目标切片厚度调整动作间隔，

　　保证每段切片的厚度误差控制在±2mm以内，满足后续油炸、烘焙或者分装工序的原料尺寸要求。输送线的进料端紧邻操作人员站位，操作人员只需要将去皮后的整段香蕉放置在皮带进料端，物料会自动输送到压料和切片工位，完成切割后的香蕉片会顺着输送线直接进入末端的集料工位，集料工位旁配套了独立的不锈钢接料台，接料台高度和输送线出料端高度差控制在50mm以内，切好的物料可以直接滑入接料盘或者下一级处理设备的进料口，不需要人工反复转运物料，减少操作人员的无效动作占比。从设计思路上看，这套设备没有采用复杂的多轴联动或者视觉识别结构，所有功能部件都围绕人工辅助下的半自动作业需求做简化，设备的维护点全部外露在设备外侧，

　　日常清洁时可以直接用高压水枪冲洗接触物料的表面，不需要拆解复杂的护罩结构，完全满足食品加工设备每班清洁的卫生要求。设备的机架全部采用304不锈钢方管焊接成型，焊接位置做了圆弧打磨处理，没有卫生死角，不会积存食物残渣和清洗污水，支腿的横撑位置预留了工具挂点，操作人员可以临时放置清洁工具或者检测量具，不需要额外在车间墙面安装挂架。在安装边界上，设备的最高点距离地面约1.3米，不会遮挡车间的照明和消防喷淋设施，设备的总重量约120kg，后期调整产线布局时只需要2名操作人员即可完成移位，不需要动用吊装设备。考虑到鲜食加工车间的潮湿环境，设备所有的电气元件都采用IP65以上防护等级，接线位置全部做了防水密封处理，长期在高湿度环境下运行也不会出现电路短路的问题。作业时操作人员站在设备的操作侧，只需要完成上料和异常情况处理，切片和输送过程全部自动完成，单台设备每小时可处理香蕉原料约120kg，相比纯人工切片的作业模式，效率提升超过60%，同时可以避免人工操作切刀带来的工伤风险。设备的接料台采用独立支腿支撑，和主输送线之间采用快拆结构连接，后期如果需要对接后续的清洗、油炸设备，可以快速拆除接料台，将输送线出料端直接和下一级设备的进料口对接，不需要对主体结构做大规模改造，适配不同规模产线的灵活调整需求。
