辊筒输送式在线检测分拣生产线结构

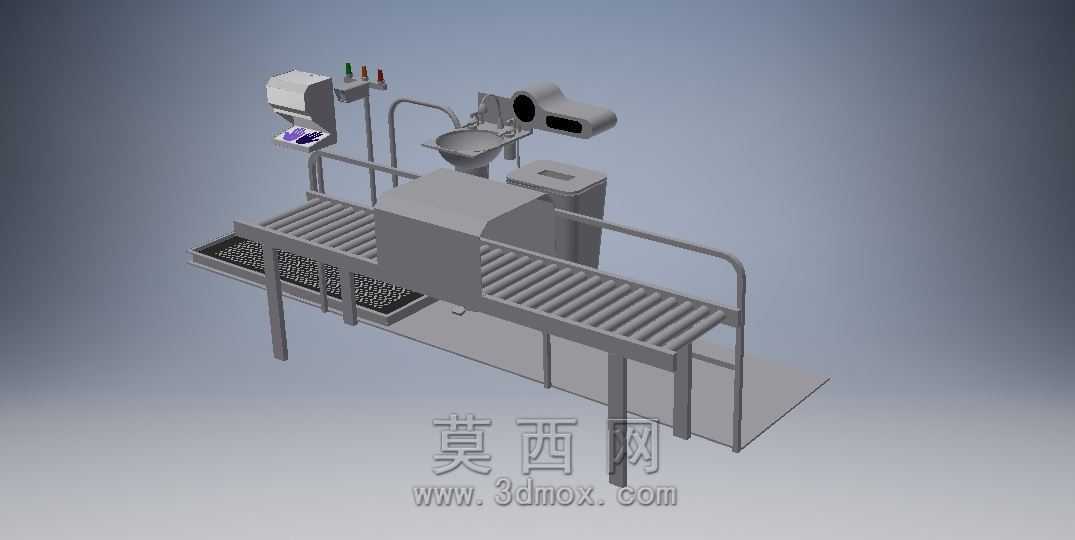

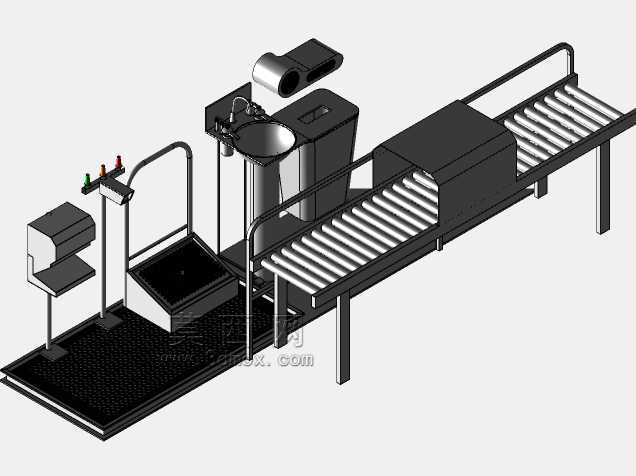

　　这套辊筒输送式在线检测分拣结构，主要面向中小规格盒装、袋装工业成品的生产后段工序，适配电子配件、小型五金件、包装食品等品类的在线检测与不合格品分流场景，可直接对接前段包装设备出料端，也可衔接后段码垛、装箱工位，在车间布局中可根据产线走向调整接驳角度，无需额外定制大幅改动的转接结构。从结构布局来看，主体输送段采用标准直径辊筒排布，辊筒间距根据常见待输送工件的最小底面尺寸设定，避免小型工件卡滞在辊筒间隙中，输送面整体高度匹配常规车间作业面高度，两侧设置的防护栏采用圆管弯折成型，既避免工件输送过程中从侧边滑落，也不会遮挡操作人员观察输送状态的视线，护栏与机架的连接采用快拆式紧固件，后期维护更换辊筒时可快速拆卸局部护栏，

　　无需整体拆解防护结构。设备中段集成的检测工位，上方预留了视觉检测组件、重量检测模块的安装位，可根据实际检测需求加装对应传感器，检测段的辊筒做了局部防滑处理，避免工件经过检测位时出现位置偏移，影响检测数据的准确性；检测工位旁设置的不合格品剔除结构，采用推板式分流设计，当检测模块识别到不合格工件时，推板可在短时间内将工件从主输送线推至侧边的不合格品收集槽，推板的行程可根据工件宽度灵活调整，适配不同规格的产品分流需求。输送线的进料端设置了导料结构，可将前段设备输出的位置偏移工件导正至输送线中心位置，避免工件歪斜进入检测工位导致检测失效；出料端预留了多段接驳接口，可对接后续的分流输送线、装箱工位或者缓存台，根据产线产能需求调整输送速度，

　　辊筒的驱动采用集中式链传动结构，传动部件全部设置在机架下方的护罩内，既避免车间灰尘、杂物落入传动结构造成卡滞，也能防止操作人员误触传动部件引发安全事故。机架主体采用标准工业型材拼接成型，底部设置可调式支撑脚，可根据车间地面的平整度调整整体输送面的水平度，支撑脚的调节行程覆盖常规车间地面的高度差范围，安装时无需额外做地面预埋处理，仅需将设备就位后调整支撑脚即可保证输送面水平。整套结构在设计时充分考虑了车间的日常维护需求，所有易损部件均采用标准件，辊筒、传动链轮、轴承等部件均可直接采购通用规格替换，无需定制特殊加工件，降低后期运维的配件成本；设备的走线全部集成在机架侧边的走线槽内，传感器、驱动电机的线缆均有序排布在槽内，

　　避免线缆外露被工件剐蹭或者被车间油污腐蚀，同时也方便后期排查线路故障。在安装边界上，整套设备的宽度控制在常规车间通道允许的设备占地宽度范围内，长度可根据实际产线的检测工位数量、缓存需求做模块化拼接，单段输送模块的长度适配标准运输尺寸，方便车间内转运和进场安装，不需要拆解过大的部件即可完成设备就位。检测工位旁设置的操作工位预留了操作按钮、显示屏的安装位置，操作人员可在工位旁实时查看检测数据，手动调整检测参数，操作位的高度匹配站立作业的人体工程学尺寸，长时间作业也不易产生疲劳。整套结构的各功能模块采用独立安装设计，若后期产线需要升级检测功能，仅需更换对应检测工位的模块即可，无需更换整条输送线，适配柔性生产的需求，可兼容多品类产品的共线生产检测，减少产线换型时的设备调整工作量。
