汽车尾门装饰护板结构设计方案

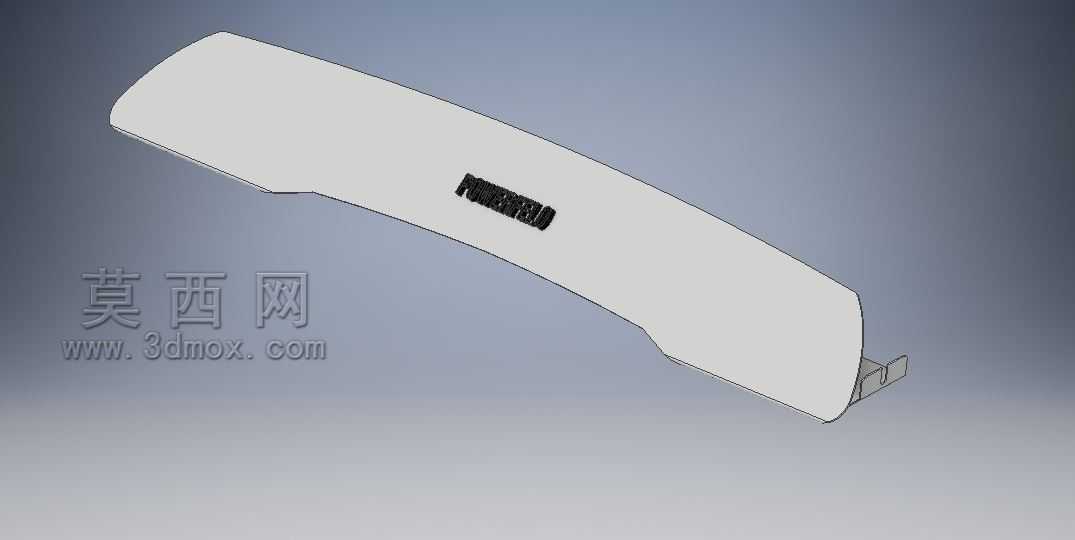

　　日常做车身外饰件结构设计时，这类尾门区域的弧形护板是很常见的外覆盖附件，很多人容易把它当成单纯的装饰件，实际在整车装配里它承担的作用远不止美化外观。先从安装边界说起，这个护板的整体弧度完全贴合尾门中部的钣金曲面，两端的卡扣安装座做了内收的让位设计，装配时不会和尾门的玻璃密封条、尾灯安装支架产生干涉，安装座的翻边高度控制在6mm，刚好卡入钣金上的预冲孔位，不需要额外增加焊接螺母座，直接用塑料卡扣卡接就能完成固定，总装线上的装配节拍可以控制在12秒以内，符合主流主机厂的总装工位效率要求。

　　从功能特性上看，这个护板覆盖的区域刚好是尾门开关时手部容易触碰的钣金裸露位置，日常使用中可以避免用户开关尾门时直接接触钣金锐边，同时也能遮挡尾门中部的钣金焊接拼缝，避免焊缝位置长期暴露在外积灰锈蚀。护板表面做了微弧度的顺滑过渡，没有尖锐的棱角凸起，满足行人碰撞保护的外凸法规要求，边缘和钣金的贴合间隙控制在0.5mm以内，高速行驶时不会因为气流冲击产生风噪，也能避免雨水顺着缝隙流入尾门内部的线束舱。

　　设计思路上没有做多余的造型凸起，整体大面保持和尾门曲面一致的曲率，中间的标识安装位做了下沉0.8mm的凹槽，标识粘贴后不会高出护板基准面，避免洗车时高压水枪直接冲击标识边缘导致脱胶。护板的壁厚做了均匀的2.5mm设计，背部加了3条纵向的加强筋，筋高4mm、厚度1.2mm，既可以保证零件整体的刚性，按压时不会产生明显的变形异响，也不会因为壁厚不均导致注塑成型时出现缩痕、翘曲的问题。两端的安装卡扣座做了十字形的加强筋连接，卡扣座和护板主体的过渡位置做了R2的圆角，避免车辆长期行驶振动时卡扣座根部出现应力断裂。

　　实际应用场景里，这类护板多用于城市SUV和两厢车型的尾门中部位置，除了基础的防护和装饰作用，部分车型还会在护板背部预留倒车摄像头的安装孔位，不过这个版本的护板没有做开孔设计，属于基础款的装饰防护件。材料选型上一般采用耐候性的ABS+PC共混材料，可以承受-40℃到85℃的环境温度变化，长期户外暴晒不会出现明显的变色、脆化问题，表面做哑光皮纹处理，轻微的划痕不会特别明显，日常使用的维护成本更低。

　　做这类外饰件的三维建模时，最先要确认的就是和周边件的间隙面差要求，护板上边缘和尾门玻璃的间隙要控制在3mm，面差低于玻璃面1mm，避免玻璃升降时和护板产生摩擦；下边缘和尾门钣金的贴合间隙不超过1mm，防止行车过程中护板和钣金碰撞产生异响。安装卡扣的位置要和钣金上的孔位完全对齐，卡扣的卡接力控制在80N左右，既可以保证装配后不会松动，后期维修拆卸时也不会轻易把卡扣座掰断。护板整体的宽度根据车型尾门宽度做适配，这个版本的护板横向长度覆盖尾门中部约三分之二的宽度，不会延伸到两侧尾灯的安装区域，和尾灯的保持间隙在5mm以上，给尾灯的装配和后期维修留出足够的操作空间。

　　很多新手做这类外饰件设计时容易忽略安装让位的问题，比如把卡扣座做的太靠外，装配时和尾门内部的加强板产生干涉，或者加强筋设计的太厚，导致零件表面出现明显的缩印，影响外观质量。实际建模过程中要反复做装配干涉检查，确认护板在关闭状态下和车身其他部件没有硬接触，同时还要考虑零件注塑成型后的脱模角度，所有外观面的脱模角度不小于3度，安装座和加强筋位置的脱模角度不小于1度，避免注塑生产时出现粘模、拉伤的问题。另外护板的边缘都做了R1的圆角处理，不会有锋利的毛边，不管是装配工人还是用户日常接触都不会被划伤，这也是外饰件设计里很基础但很重要的安全要求。
