多联分液滴注管路组件结构设计

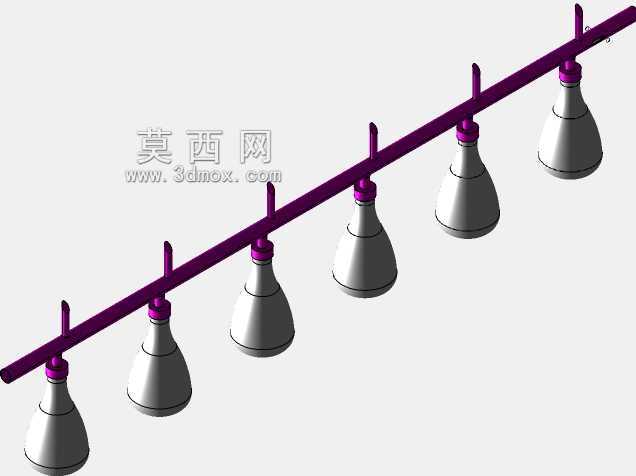

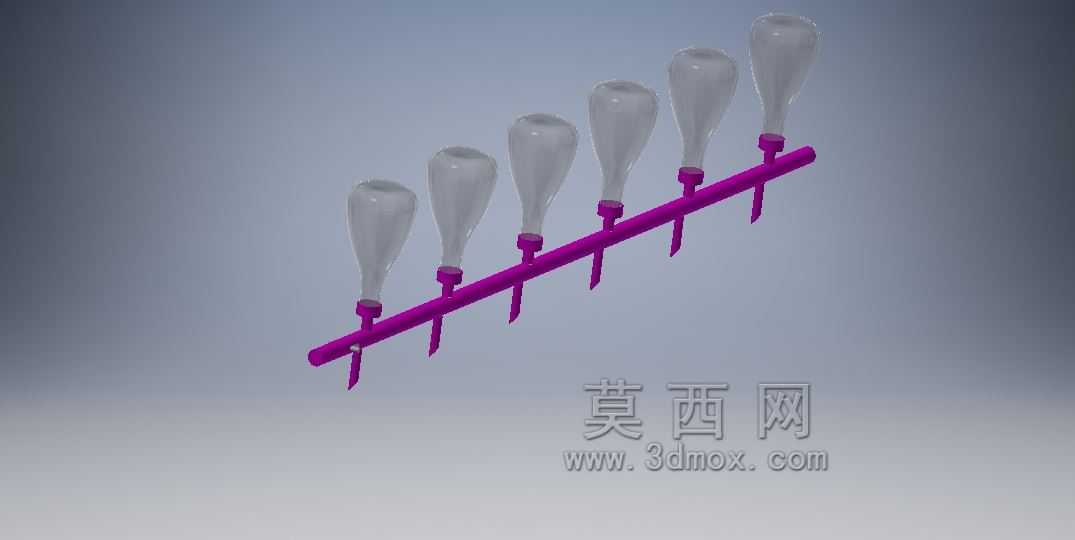

　　这套多联分液滴注组件，核心应用场景覆盖实验室平行试剂分配、小型生产线定量滴液、农业水肥一体化支路滴送等多个对流体定量分流有要求的领域，区别于单路滴注结构，其核心价值是在单一供液主管路上实现六路独立的流体输出，每一路的滴头位置、出液速率都可以根据实际工况做独立微调，避免多管路并行布设时的杂乱与干涉。从结构设计逻辑来看，整体采用主管路横置承载的布局，紫色硬质主管作为整个组件的结构支撑与流体输送主通道，壁厚设计兼顾耐压能力与结构刚性，不需要额外加装固定支架就可以保持布设形态，主管上的六个接头采用等间距排布，间距尺寸经过反复校核，既保证相邻滴头之间有足够的操作空间，不会在安装滴液容器时出现磕碰，也尽可能压缩了整体横向尺寸，适配多数实验台架、

　　小型生产线工位的安装边界。每个接头上部采用锥面插接结构，和上方的透明储液滴斗形成过盈密封配合，锥度设计参考了通用实验器具的插接标准，不需要额外密封件就可以实现无渗漏连接，同时方便快速更换不同容积的滴斗，适配不同单次滴注量的需求；接头下部延伸出尖状滴注端头，端头内径做了逐级收窄处理，能够让流体在重力作用下形成稳定的液滴，避免流道过宽导致的液流断续、滴量不均问题。设计过程中重点考量了流体分配的均匀性，主管路内径从进液端到末端保持恒定通径，六个分支接头的流道入口都做了圆弧导角处理，减少流体进入分支时的局部阻力，避免靠近进液端的支路流量偏大、末端支路流量不足的常见分流问题。透明滴斗部分采用流线型收腰外形，上部宽腔用于缓存流体，

　　下部窄颈用于稳定液流，外壁光滑无死角，方便使用后的清洗与残留试剂排空，滴斗和接头的配合位置做了定位凸台，安装时只要将滴斗插接到凸台位置就可以保证密封到位，不需要反复调整插接深度。整个组件的安装边界非常灵活，主管路两端预留了标准外接接口，可以直接对接供液管路，也可以通过堵头封堵一端实现单端供液，主管下方的尖状端头既可以作为滴注出口直接使用，也可以外接软管将液体引导到更远的加注位置，不需要对主体结构做二次改造。从实际使用的角度出发，这套结构没有复杂的运动部件，所有流道都做了顺滑过渡，不存在积液死角，不管是用于化学实验的平行试剂添加，还是小型加工线的定点补液，都能保证长时间运行的稳定性，不会因为流道残留、接头渗漏导致的滴量误差。

　　在结构建模过程中，所有配合尺寸都遵循通用器具的互换性要求，分支接头的插接尺寸、主管路的外接接口尺寸都和现有通用标准件匹配，用户在实际使用时可以直接采购标准密封件、连接管路完成组装，不需要单独定制非标配件，大幅降低了实际加工与组装的成本。另外，整体结构的重心落在主管路轴线上，不管是水平架装还是通过卡箍固定在支架上，都不会出现偏载倾斜的问题，六个滴头的垂直高度保持一致，进一步保证了重力滴注状态下每一路的滴速偏差控制在合理范围内，满足多工位同步滴注的工艺要求。
