工业流体管路用阀芯组件结构设计

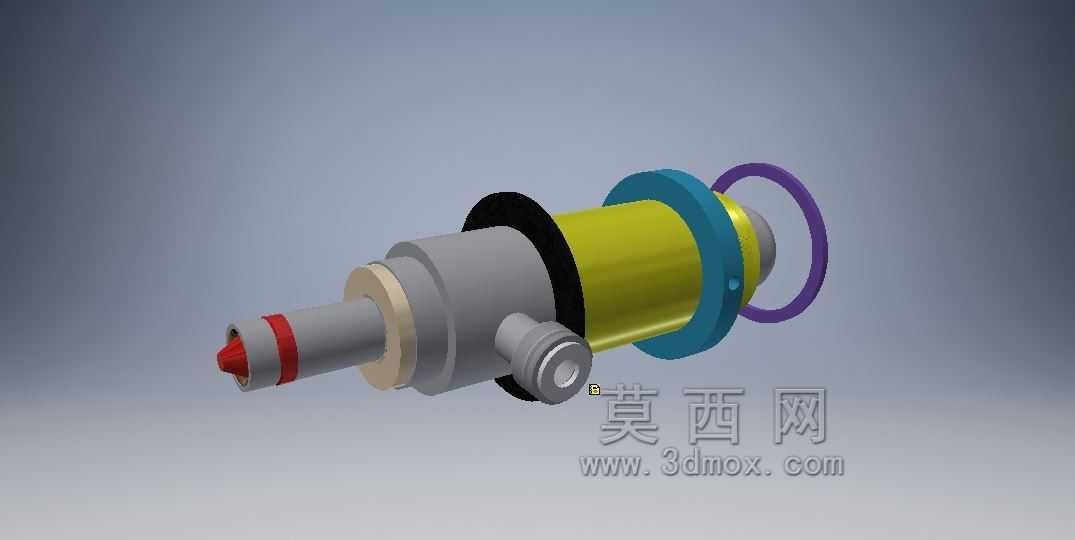

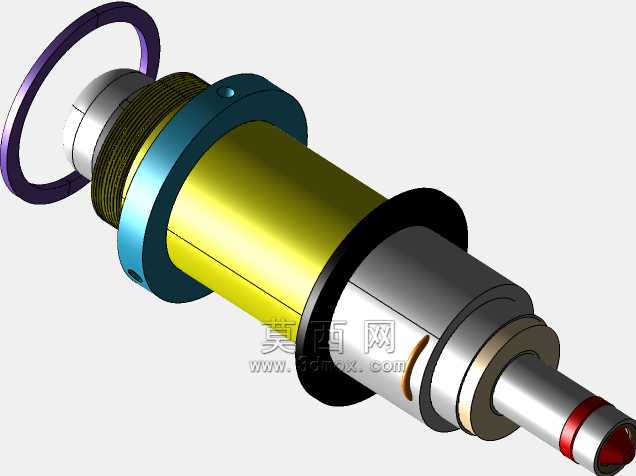

　　在流体输送控制系统的管路布局中，这类阀芯组件是控制介质通断、调节通流截面的核心执行零件，常见于化工流体输送、液压动力回路、中小型水处理设备的管路节点中，承担着介质流向切换、通断控制的核心作用，其结构可靠性直接决定整套管路系统的运行稳定性。从结构设计逻辑来看，整个组件采用同轴阶梯轴式布局，沿轴向依次设置了介质导入端、密封配合段、驱动连接段、管路固定段几个功能区域，各段轴径根据受力情况做差异化设计：介质导入端做了锥头收窄处理，端部设置硬质密封接触头，配合红色弹性密封环，能够在阀座闭合时实现线接触密封，相比面接触结构，线接触的密封比压更高，在低压小通径管路中可以有效降低介质内泄率，同时锥头结构也能在组件插入阀座时起到自动导向作用，

　　降低装配对位的难度。紧邻导入端的是浅米色耐磨衬套段，这部分采用低摩擦系数的耐磨材质，与阀座内壁做间隙配合，既可以对阀芯的轴向运动起到径向支撑作用，避免阀芯长期往复运动出现偏磨导致密封失效，又能减少运动过程中的摩擦阻力，降低驱动端的动力损耗。中间的灰色主体段是整个组件的受力核心，外部设置的径向凸耳结构用于和驱动拨叉连接，将外部的直线或旋转驱动力传递到阀芯上，带动阀芯完成轴向位移实现阀口的开合，凸耳与主体段采用一体化结构设计，避免装配式连接带来的传动间隙，保证阀口开度控制的精度。主体段后侧设置的黑色弹性挡圈用于轴向限位，在阀芯运动到最大开度位置时，挡圈会与阀体内壁的限位台阶接触，避免阀芯过度位移导致密封结构脱离配合区域，

　　同时也能缓冲阀芯到位时的刚性冲击，延长零件使用寿命。黄色的主体套筒段是通流区域的主要构成部分，套筒侧壁预留了通流窗口，当阀芯处于开启位置时，介质可以通过窗口进入管路下游，套筒的壁厚根据管路额定工作压力做了等强度设计，在保证通流面积足够的情况下，尽可能降低组件整体重量。后侧的蓝色法兰盘是组件的安装定位基准，法兰盘上预留了均匀分布的安装孔位，能够与管路法兰端面通过紧固件实现刚性连接，法兰端面设置了环形密封槽，用于安装紫色的O型密封圈，安装后密封圈被压缩在两个法兰端面之间，实现组件与管路连接位置的静密封，防止介质从安装缝隙外泄。从安装边界来看，整个组件采用轴向插入式安装方式，安装时需要保证阀芯轴线与阀座、管路轴线的同轴度误差控制在0.

　　05mm以内，避免阀芯运动过程中出现卡滞；法兰连接面的平面度需要满足密封要求，安装时密封圈不能出现扭曲、割伤的情况，紧固件需要按照对角顺序逐步拧紧，保证法兰面受力均匀，避免局部密封失效。在实际选型应用中，这类结构的阀芯组件适用于通径在10-25mm的中低压管路，工作介质可以是清水、液压油、低腐蚀性化工流体，工作温度范围根据密封件材质调整，常规丁腈橡胶密封可以适应-20℃到120℃的工作环境。设计过程中需要重点考虑往复运动的磨损问题，所有与密封件接触的轴段表面粗糙度需要达到Ra0.8以下，避免尖锐棱角划伤密封件导致泄漏；运动配合段的公差选择H7/f6间隙配合，既保证运动灵活，又不会因为间隙过大导致密封件被挤入缝隙造成损坏。在三维建模过程中，所有配合面需要做精确的公差匹配，密封槽的尺寸需要严格对应所选密封圈的标准规格，避免因为槽尺寸不合理导致密封压缩量过大或过小，压缩量过大会导致密封件过早老化失效，压缩量过小则会出现密封不严的泄漏问题。同时建模时需要预留足够的装配空间，保证安装工具能够顺利操作紧固件，阀芯的全行程运动不能与周边管路零件出现干涉，尤其是驱动凸耳的运动路径上不能有其他结构遮挡，保证驱动动作顺畅。
