迪斯科兰特罗脉冲星180刹车碟盘结构设计

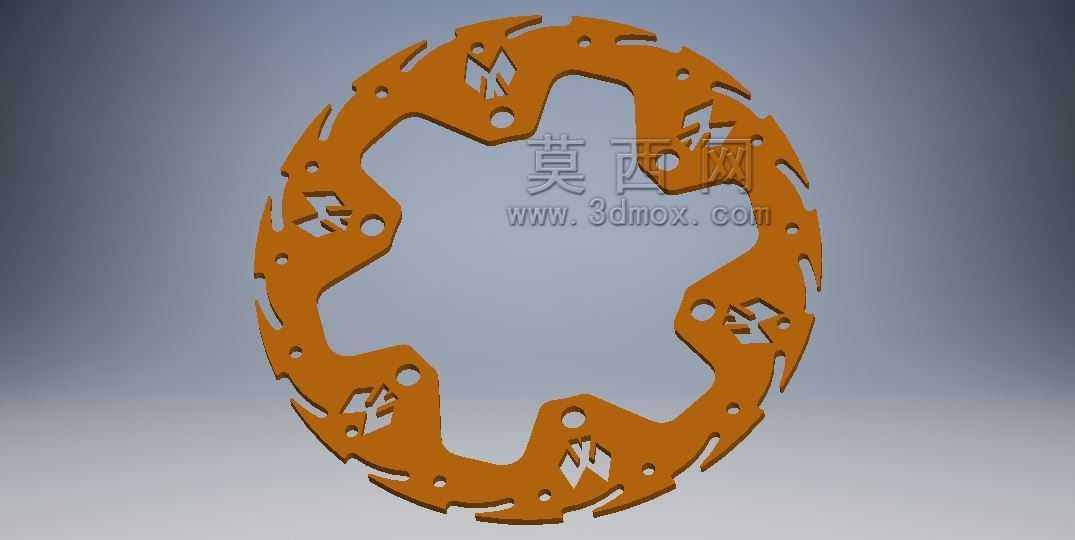

　　这款碟刹制动盘主要适配小排量运动踏板车型的前轮制动系统，在日常通勤、短途山路骑行的制动场景中，能够持续提供稳定的摩擦制动力矩，匹配单活塞浮动卡钳的安装布局，满足城市道路频繁启停、轻度激烈驾驶的制动需求。从结构设计来看，盘体采用六瓣式内花键安装定位结构，内圈的六个定位凸台均匀分布，每个凸台上预留的安装孔位与轮毂安装座的螺栓孔位完全对应，安装时无需额外调整定位角度，即可保证盘体与轮毂的同轴度，避免制动过程中出现盘体偏摆、蹭碟的问题。内圈花键的瓣型轮廓并非随意设计，每个凸瓣的圆弧过渡都经过受力校核，在制动瞬间卡钳夹紧盘体产生的扭矩，能够通过六个凸瓣均匀传递到轮毂上，避免局部应力集中导致的盘体开裂问题，同时这种内凹的瓣型结构也能减少盘体内圈与轮毂安装座的接触面积，减少制动热量向轮毂轴承传递，降低轴承因高温失效的风险。

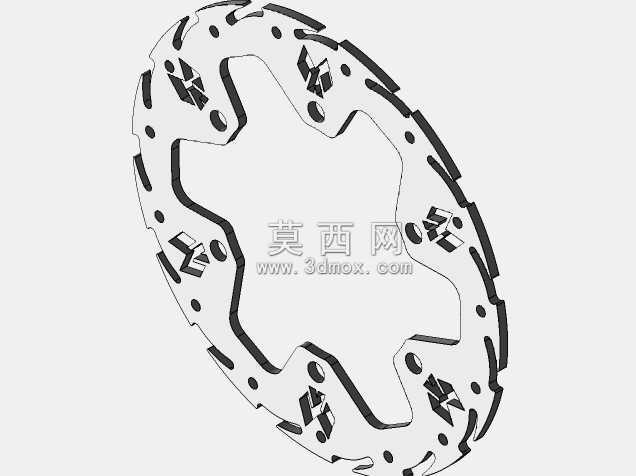

　　盘体的外圈摩擦区域采用了不规则的开槽设计，这些分布在摩擦面上的异形开槽，一方面能够在制动过程中快速刮除刹车片表面磨下的粉尘，避免粉尘在摩擦面堆积形成光滑釉层导致制动摩擦力衰减，另一方面开槽结构能够打破盘体表面的空气边界层，在车辆行驶过程中引导气流穿过开槽带走摩擦产生的热量，降低连续制动时的盘体温升，避免热衰减现象出现。每个开槽的边缘都做了微小的倒角处理，不会在刹车片贴合时产生尖锐的切削作用，能够延长刹车片的使用寿命，同时减少制动过程中的异响问题。盘体外缘的缺口设计同样经过考量，均匀分布的外缘缺口能够进一步提升盘体的散热效率，同时在盘体受热膨胀时提供形变释放的空间，避免高温下盘体出现翘曲变形，保证制动面的平面度。

　　从安装边界尺寸来看，这款制动盘的外径适配12寸前轮轮毂的安装空间，安装后不会与前轮挡泥板、前减震筒发生运动干涉，内圈安装孔的节圆直径与对应车型轮毂的安装节圆完全匹配，盘体的厚度符合浮动卡钳的活塞行程要求，安装后卡钳的摩擦片能够完全贴合盘体的摩擦区域，不会出现摩擦片偏磨的问题。盘体的摩擦面平面度控制在0.05mm以内，转动时的端面跳动量控制在0.1mm以内，能够保证制动过程中制动力输出线性，不会出现制动抖动、制动力忽大忽小的问题。在材料选型的适配设计上，这款盘体的结构预留了足够的强度余量，适配常见的高碳铸铁制动盘材料，也可适配轻量化改装场景下的不锈钢、铝合金复合材料盘体，不同材料加工时都能通过现有结构保证足够的结构强度，不会在大制动力矩下出现盘体碎裂的问题。

　　在实际使用场景中，这款制动盘的设计充分考虑了日常使用的维护便利性，开槽结构不容易嵌入砂石等异物，即使在非铺装路面短距离行驶后，嵌入缝隙的细小砂石也会在离心力作用下自动甩出，不需要频繁清理摩擦面。盘体的防锈设计也融入到结构中，非摩擦区域的轮廓不会出现积水死角，雨天行驶后水分能够快速顺着开槽和外缘缺口排出，减少盘体非摩擦面的锈蚀问题，延长整体使用寿命。从建模逻辑来看，整个盘体采用回转对称加阵列特征的建模思路，先绘制盘体的基础外圆轮廓，再绘制单个内瓣和单个开槽的轮廓，通过圆周阵列完成整体结构的搭建，最后对所有锐边做倒圆角处理，建模过程中参数化控制安装孔节圆、盘体外径、摩擦面厚度等关键尺寸，方便后续根据不同车型的适配需求快速调整参数，衍生出不同尺寸的同系列制动盘模型。
