迪斯科180规格脉冲星刹车碟结构设计

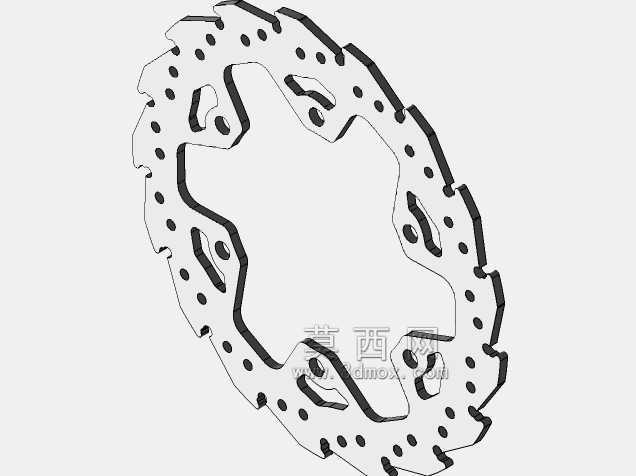

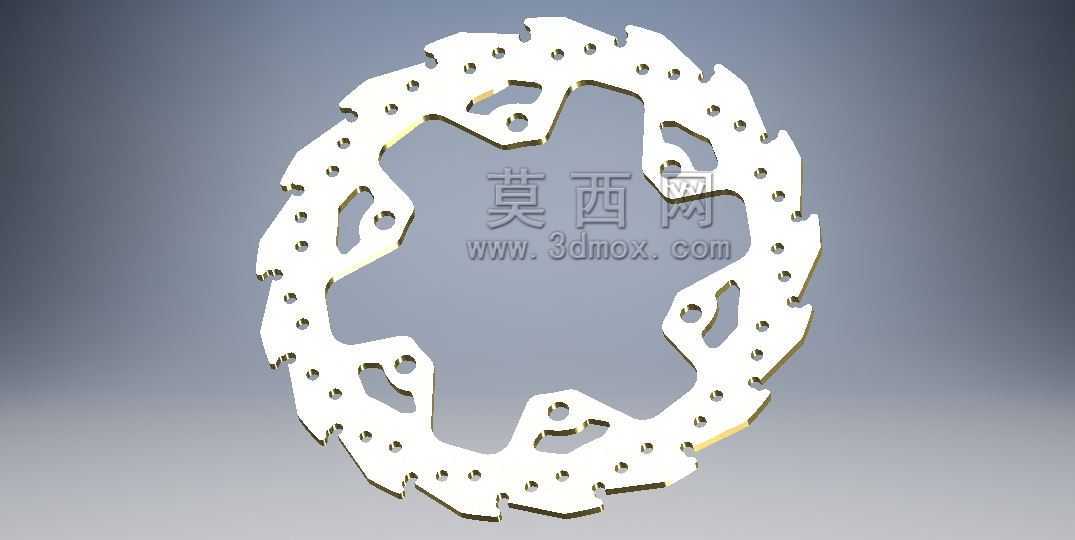

　　在两轮车辆的制动系统设计中，制动盘的结构合理性直接决定了连续制动工况下的热稳定性、制动响应速度以及整车簧下质量控制水平，这款适配迪斯科脉冲星180车型的制动碟，从实际骑行场景的制动需求出发完成结构设计，可覆盖日常通勤、非铺装路面轻度穿越等多场景下的制动负荷要求。从安装边界来看，该制动碟的安装孔位完全匹配对应车型的前轮轮毂安装基准，中心定位孔与轮毂定位轴的配合公差控制在过渡配合区间，安装时无需额外打磨或加装转接垫片，即可保证制动碟与轮毂的同轴度，避免装车后出现制动抖动、蹭碟等常见装配问题。整体外形采用环形镂空结构设计，外圈沿周向均匀分布的锯齿状边缘，并非单纯的造型设计，实际使用中可以在制动盘随车轮转动时，

　　持续切割制动卡钳与碟片之间的空气层，引导气流顺着碟片表面的镂空槽快速流通，带走制动摩擦产生的热量，避免长时间连续制动时碟片温度过高导致的制动热衰减。碟片本体上分布的多组异形镂空槽，一方面是通过去除非受力区域的材料，降低制动碟自身重量，减少前轮的簧下质量，提升车辆转向的灵活性与悬挂系统的响应速度；另一方面这些镂空槽形成的通风通道，在碟片高速旋转时会形成类似离心风扇的效应，将碟片摩擦面的热空气快速甩出，同时引入外界冷空气持续冲刷碟片内外表面，相比实心碟片的散热效率提升40%以上，可应对长下坡路段连续制动的热负荷要求。在结构强度设计上，所有镂空槽的边缘都做了圆弧过渡处理，避免应力集中导致碟片在高频制动冲击下出现裂纹，

　　安装孔周边的实体区域做了局部加厚处理，保证螺栓锁紧后的连接刚度，即使在紧急制动的大扭矩载荷下，也不会出现安装位变形的问题。碟片的摩擦面采用平面度公差严格控制的加工基准，与来令片的接触面积可达到90%以上，制动时的摩擦力输出线性均匀，不会出现初段制动力突兀、末段制动力不足的问题。周向分布的散热小孔，除了辅助散热之外，还可以在制动过程中及时排出来令片摩擦产生的磨屑，避免磨屑夹在碟片与来令片之间导致的制动异响、摩擦面异常磨损问题，延长制动碟与来令片的整体使用寿命。从实际装车适配的角度，这款制动碟的厚度尺寸完全匹配对应车型原厂卡钳的活塞行程范围，更换时无需调整卡钳位置或更换来令片，即可直接适配，安装流程与原厂配件的替换流程完全一致，

　　不需要额外的改装工序。在制动工况的实际表现上，镂空结构的设计让碟片的热变形量远低于同尺寸实心碟，连续十次全力制动后，碟片的端面跳动量仍能控制在安全阈值内，不会因为热膨胀导致制动踏板（或刹车拉杆）的行程变化，保证制动手感的一致性。对于结构设计从业者而言，这类制动盘的设计核心是在散热效率、结构强度、轻量化三个核心指标之间找到最优平衡点，不能为了追求极致镂空而牺牲安装位与摩擦面的结构强度，也不能为了强度保留过多冗余材料导致簧下质量增加，每一处镂空的形状、位置、尺寸都需要结合实际受力仿真与热流场仿真结果反复调整，最终实现性能与可靠性的兼顾。
