产线端带三色灯双操作工位防护操作平台

　　这套结构的设计初衷，是解决产线末端人工介入工位的作业安全与操作便利性矛盾，常见于自动化生产线尾段的人工复检、工件整理、异常处置工位，也可适配单机设备的上下料操作区，用来划定人员作业的安全边界，避免人员误入设备运行区间，同时把操作交互元件集中布置在人员顺手的位置，减少作业过程中的无效走动。

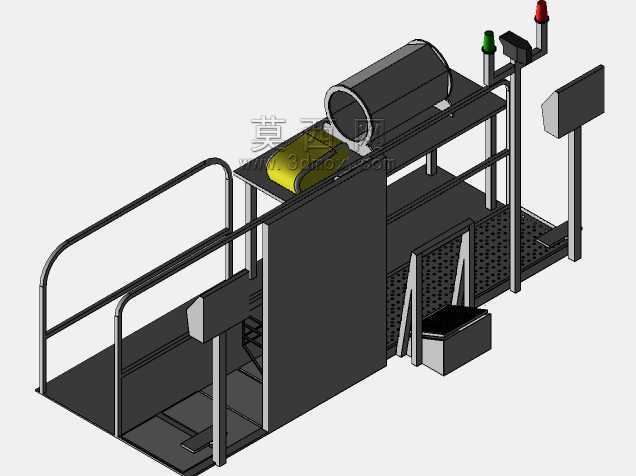

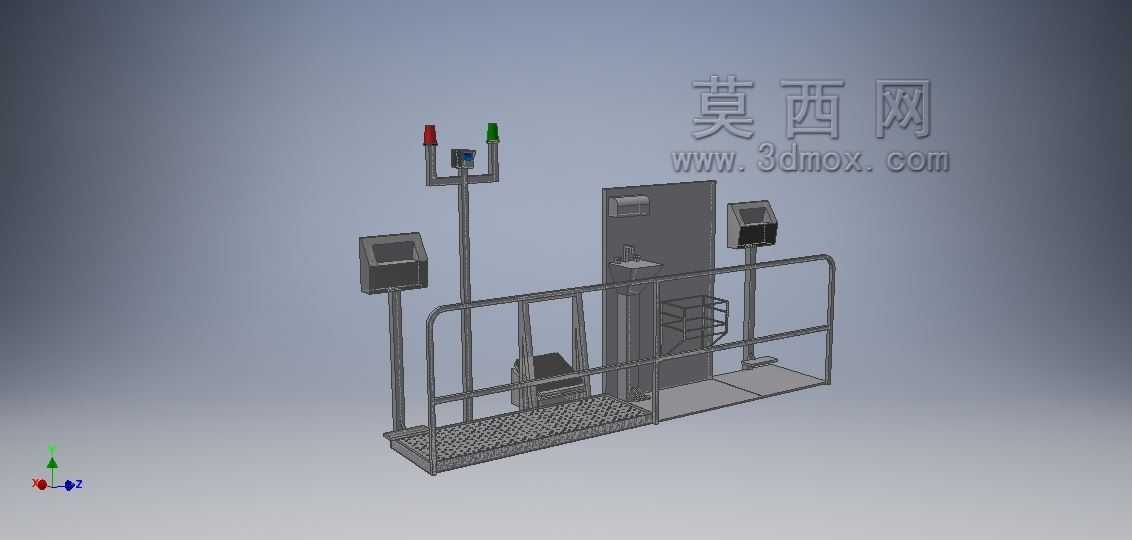

　　从结构布局来看，整个平台采用格栅式防滑踏板作为站立基面，踏板下方预留100mm左右的安装间隙，既可以避让地面铺设的线缆、气路管线，也能在平台移位时方便叉车叉齿伸入，不需要额外做吊装结构。平台外围的防护护栏采用圆管弯折成型，扶手高度设置在1050mm，符合工业作业平台的防护高度要求，护栏中间设置两道横杆，间距350mm，避免作业人员倚靠时出现滑脱风险，护栏朝向产线的一侧预留1200mm宽的开口，作为人员进出通道，开口位置没有设置门扇，是考虑到该工位属于高频进出的作业位，无门扇设计可以减少开关门的动作损耗，也避免紧急情况下门扇阻碍人员撤离。

　　平台上的元件布置完全围绕作业人员的操作习惯设计，两个操作终端分别布置在平台的左右两侧立柱上，屏幕安装高度距离踏板面1450mm，刚好匹配站立人员的视线高度，不需要低头或者抬手就能看清屏幕参数，操作按钮区在屏幕下方200mm位置，手臂自然下垂抬起即可触碰，不需要抬臂操作，长时间作业也不容易产生疲劳。平台中间位置设置立式隔门，隔门后方预留了400600mm的置物空间，可以放置待检工件、作业工具或者记录台账，隔门侧面安装的小型置物架采用层板结构，每层承重不低于15kg，用来放置扫码枪、扭力扳手这类常用工具，随手就能取用。

　　三色警示灯安装在平台后侧的最高立柱上，安装高度距离地面2400mm，在车间常规设备高度之上，整个产线区域都能清晰看到灯组状态，红、绿、黄三色分别对应设备故障、正常运行、待料预警三种状态，灯柱下方集成的声光蜂鸣器音量可以调节，适配不同噪音等级的车间环境。整个平台的所有钢结构件都做了喷塑处理，颜色采用工业常用的浅灰配色，和车间常规设备的色调保持一致，不会产生视觉突兀感，所有焊接位置都做了打磨圆角处理，没有尖锐棱角，避免人员磕碰受伤。

　　安装边界方面，整个平台的占地尺寸控制在22001200mm范围内，不需要对地面做特殊处理，直接通过底部的四个调节脚杯调平即可，脚杯的调节行程有50mm，可以适配地面不平整的安装场景，不需要额外做地基找平。平台的整体承重按照每平方200kg设计，完全满足两个作业人员同时站立加上放置工具工件的载荷要求，护栏的侧向受力按照每米1000N设计，人员倚靠或者突发情况扶拽都不会出现变形。在实际应用中，这套平台可以直接对接皮带线、滚筒线的末端，平台基面和输送线面的高度差控制在正负10mm以内，作业人员取放输送线上的工件不需要弯腰或者抬手，大幅降低长期作业的腰肌劳损风险。平台上的所有电气元件都预留了快插接口，现场安装时只需要对接主电源和通讯线即可，不需要在现场做大量接线工作，拆装移位也很方便，适合柔性产线频繁调整布局的使用需求。设计过程中特意规避了复杂的异形结构，所有管材、板材都采用常规标准规格，加工时不需要开特殊模具，后期维护更换配件也很容易采购，不需要定制特殊备件，降低全生命周期的使用成本。
