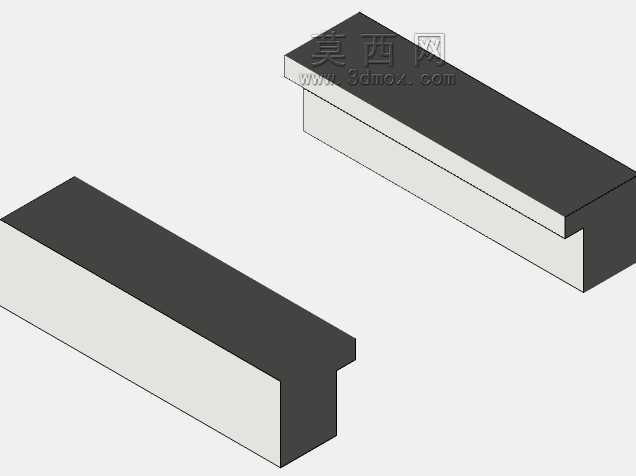

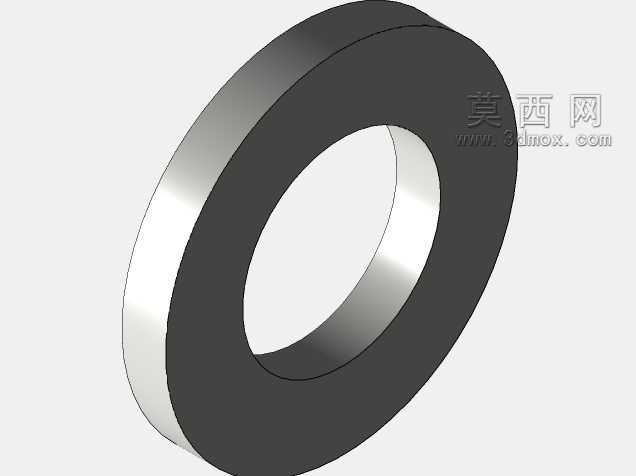

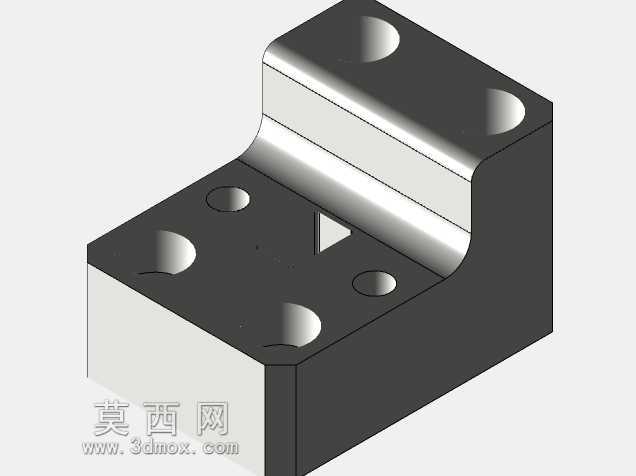

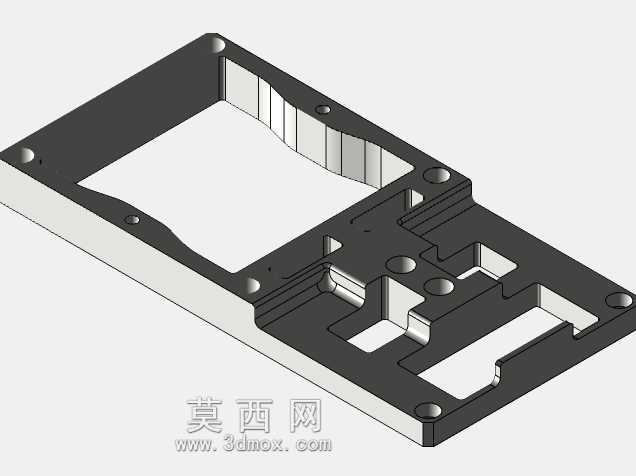

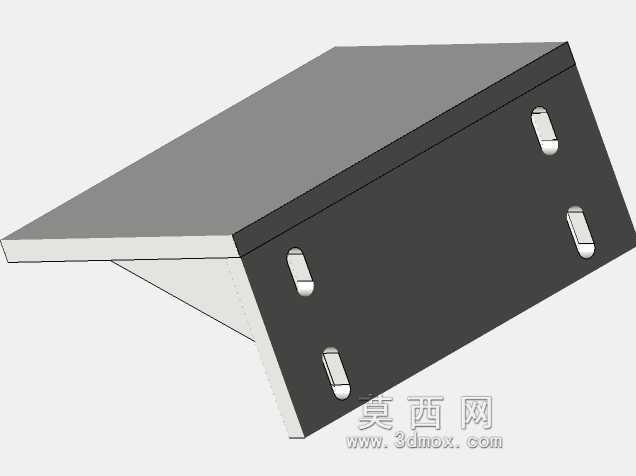

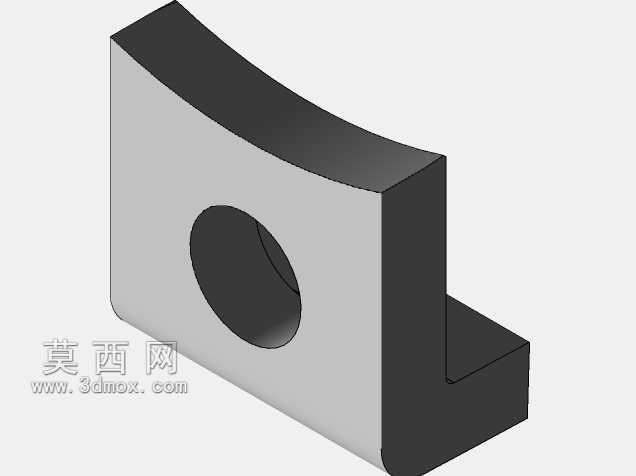

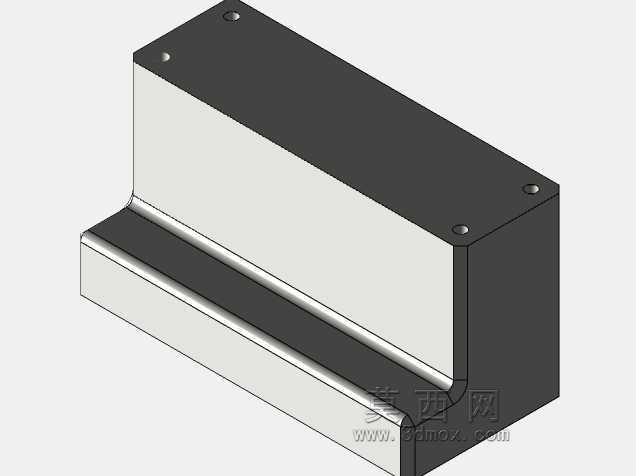

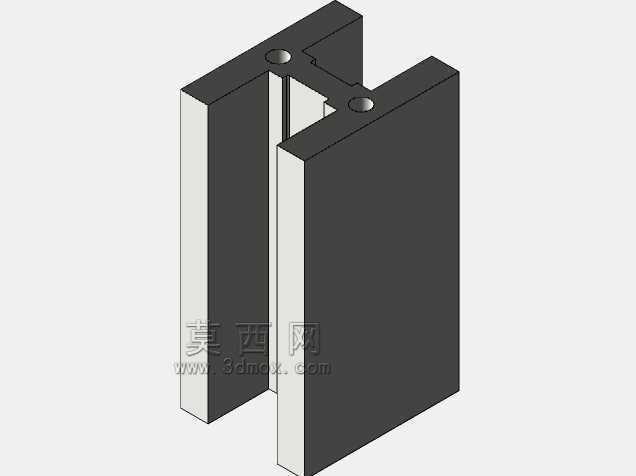

埃斯坦波费拉门塔连续级进冲压工装结构

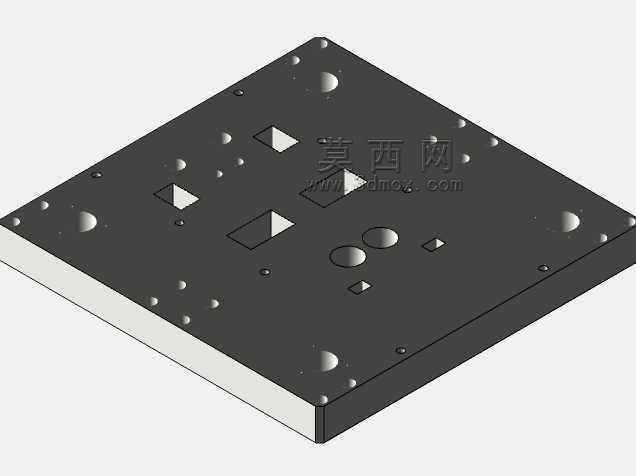

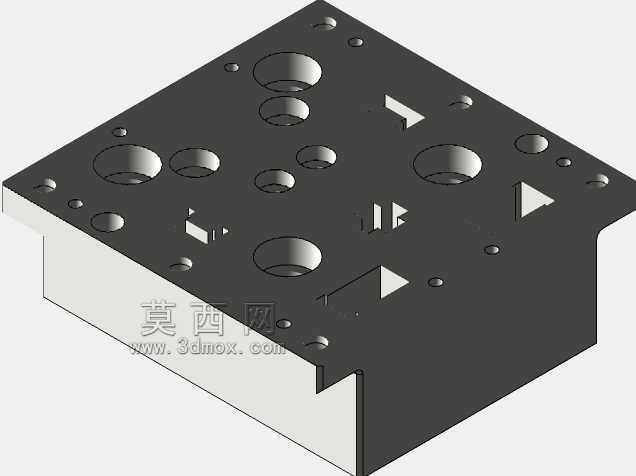

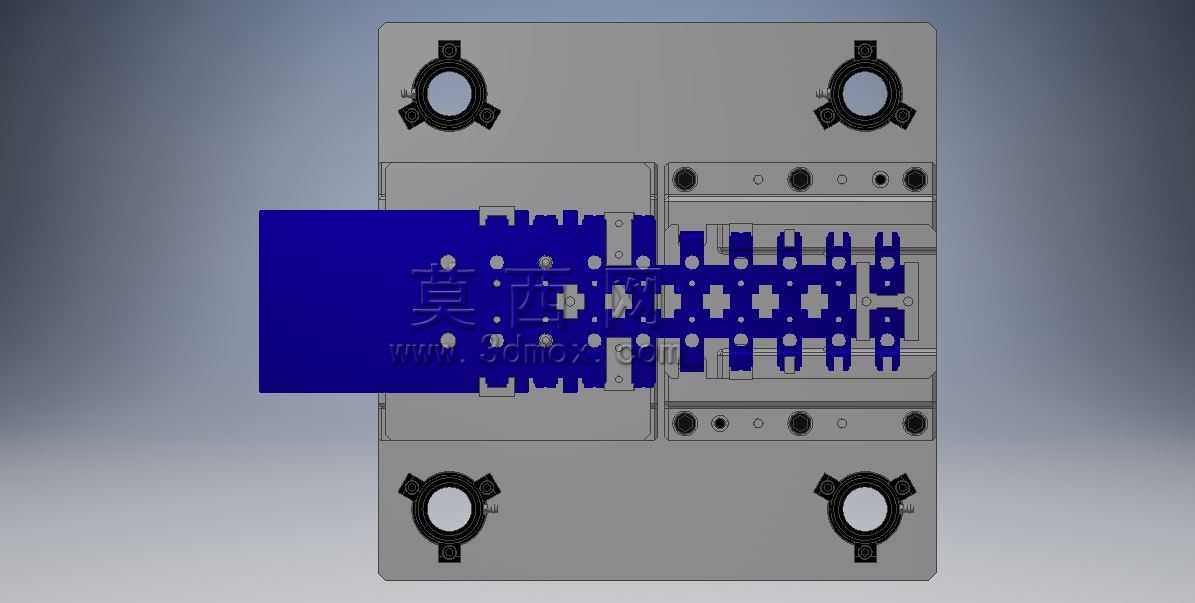

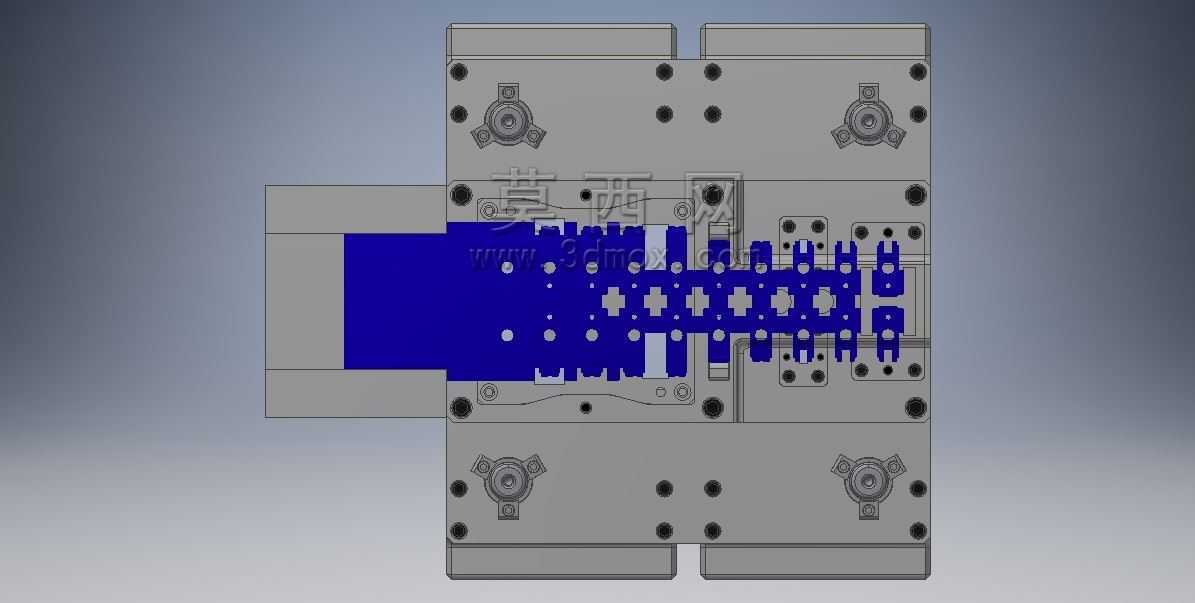

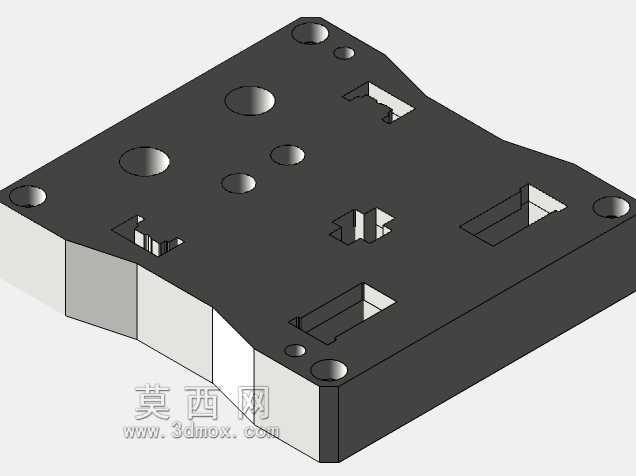

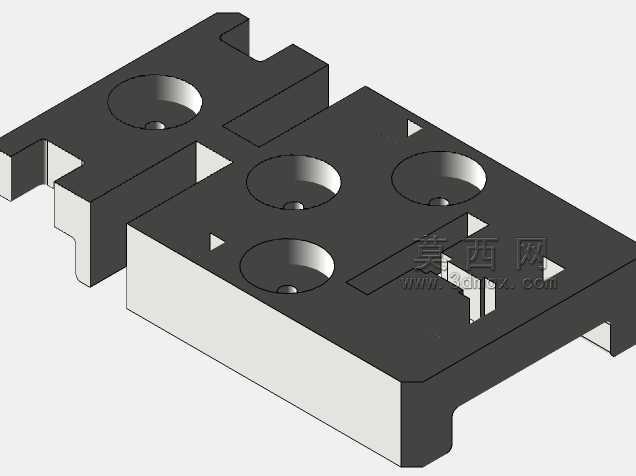

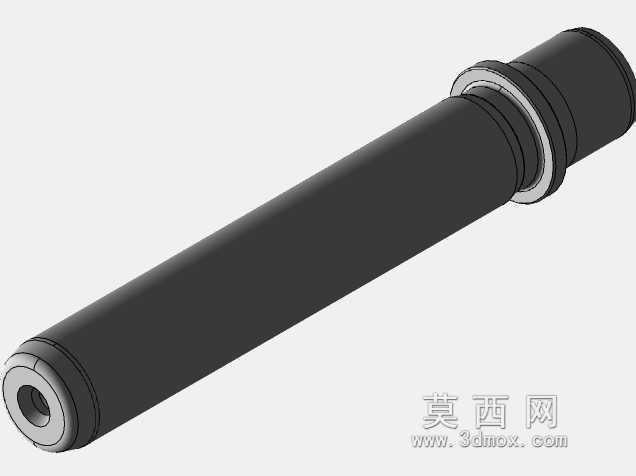

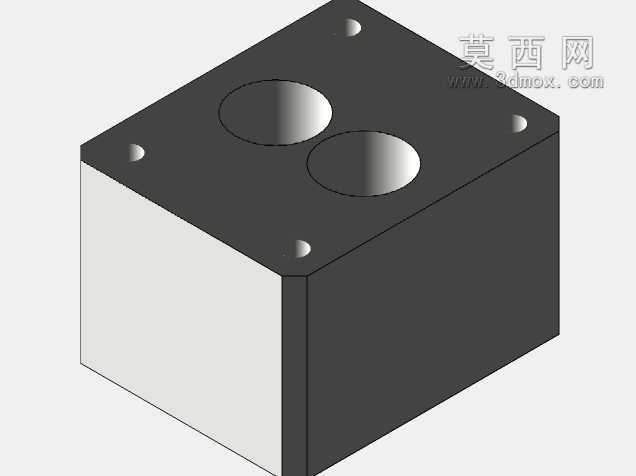

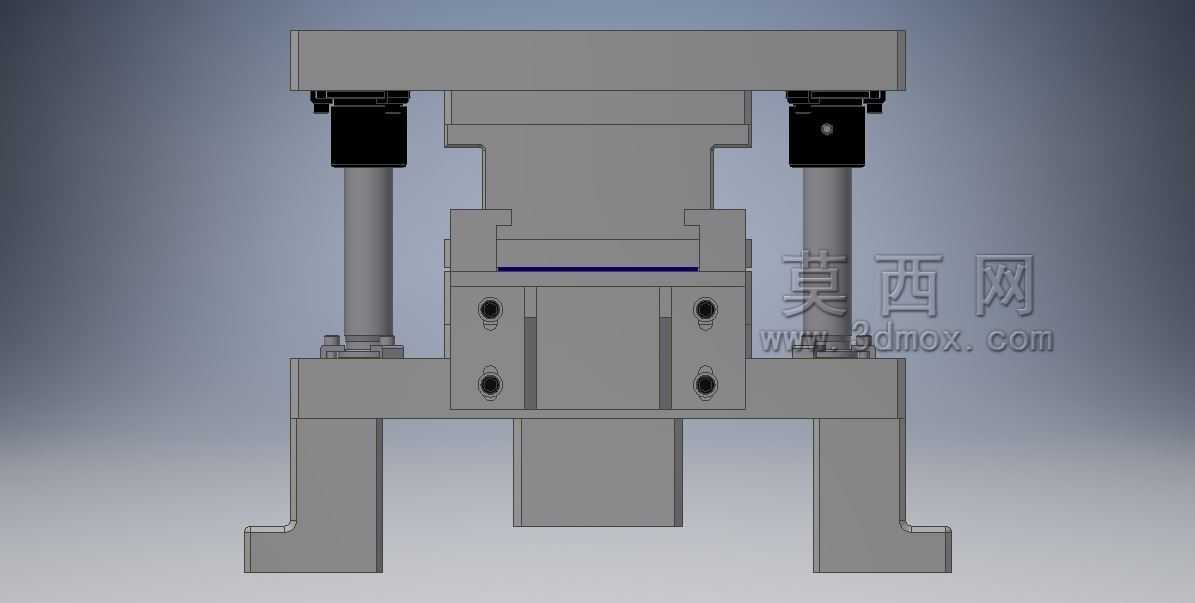

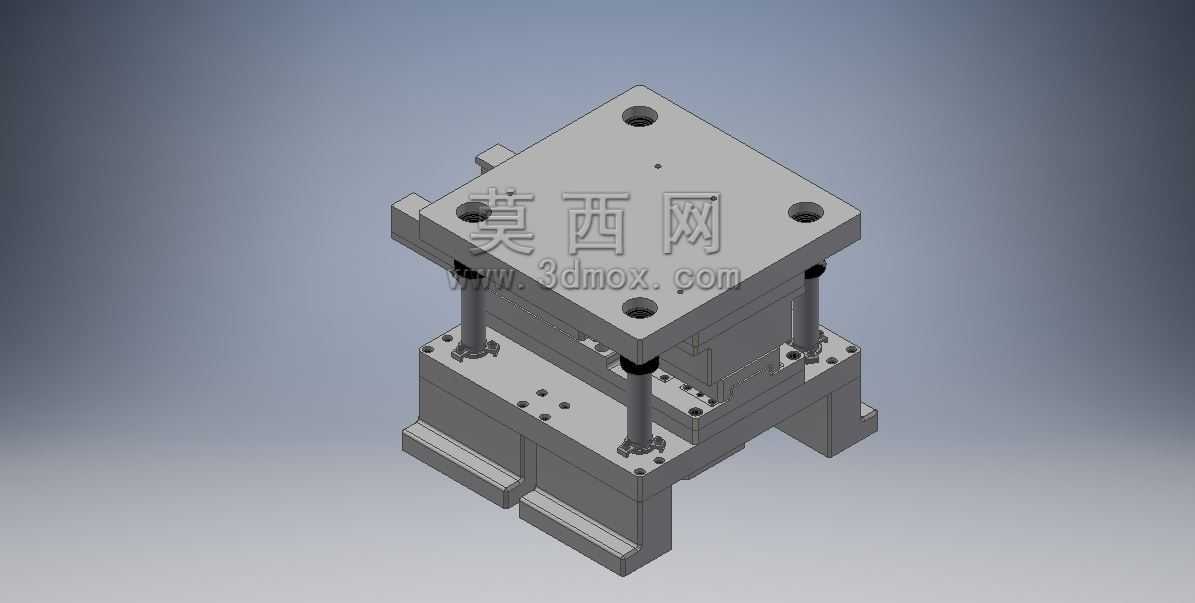

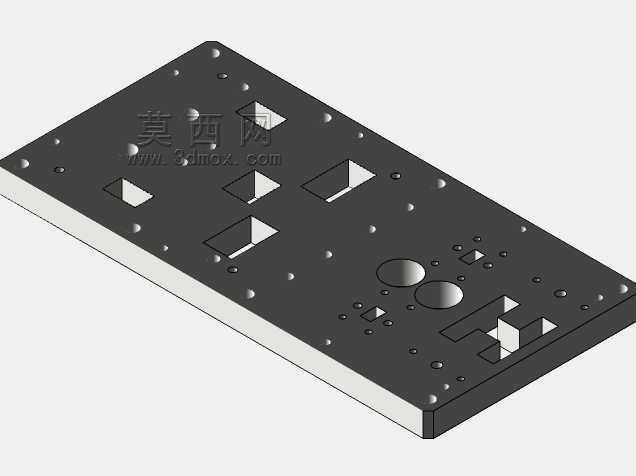

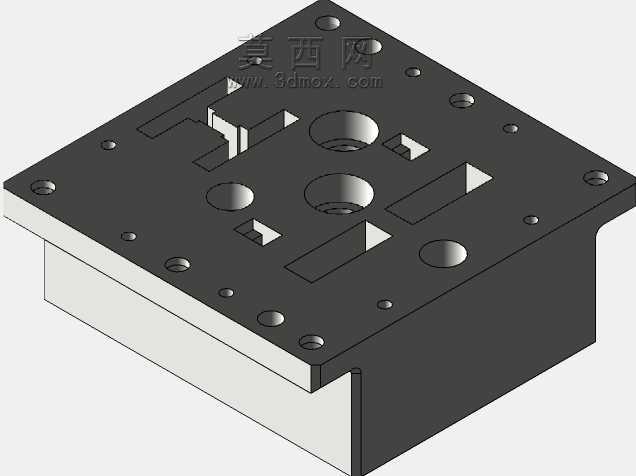

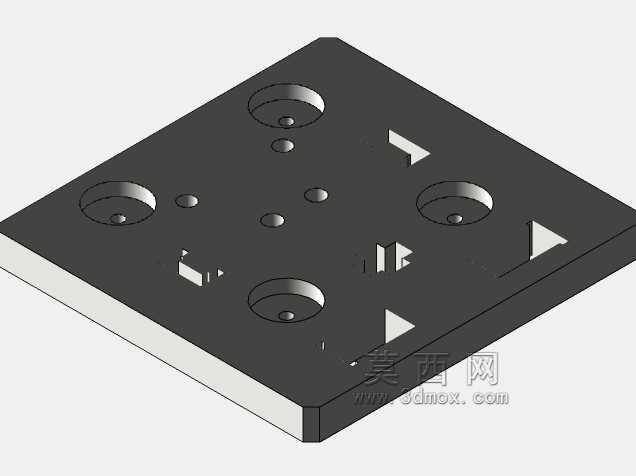

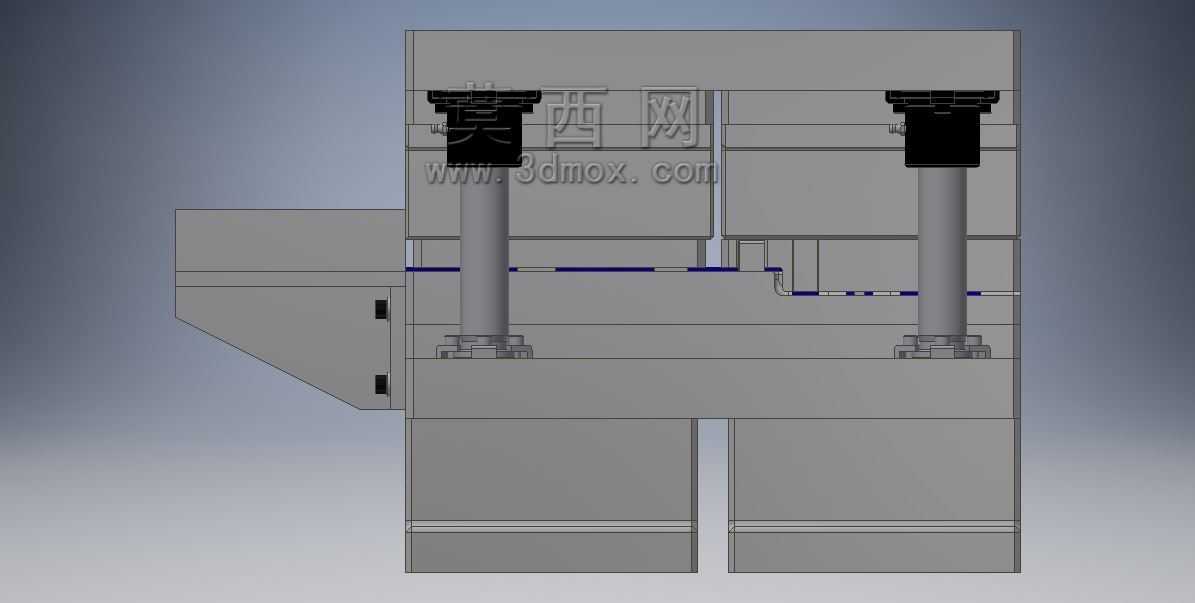

　　这套冲压工装针对薄金属带料的连续批量加工场景设计，适配高速冲床的自动化送料节拍，主要应用于五金零部件的大批量冲制生产环节，可在单次冲床行程内完成多道工序的同步加工，全程无需人工周转工件，能大幅降低单件加工的辅助工时，稳定保障成批次零件的尺寸一致性。从结构布局来看，工装采用上下模对合的经典模架结构，上下模座均配置了对称布置的导柱导套组件，合模过程中可实现高精度的导向定位，避免长期高速冲压过程中出现上下模错位啃模的问题，模座表面的锁紧结构用于固定各工序的凸凹模镶块，镶块采用快换式设计，当某一工位的刃口出现磨损时，可单独拆卸对应镶块进行修磨或更换，无需拆解整套模具，能有效减少设备停机维护的时间。中间贯穿的蓝色部分为冲压加工的料带，

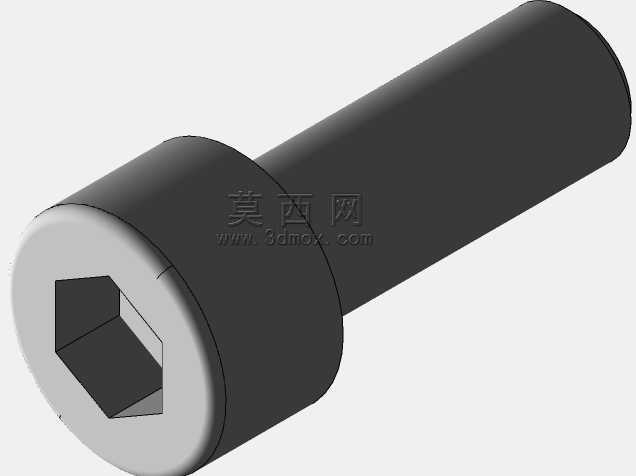

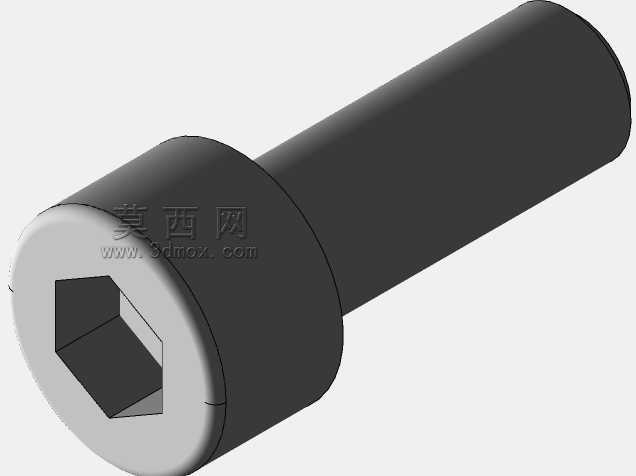

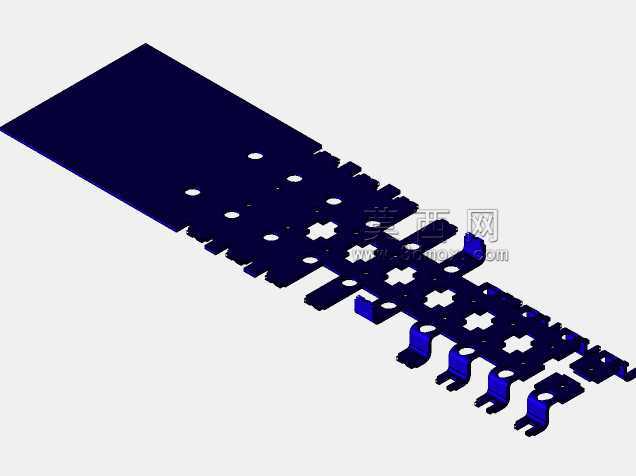

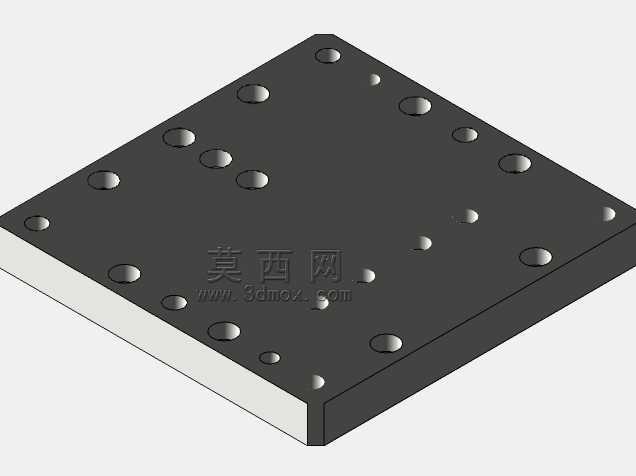

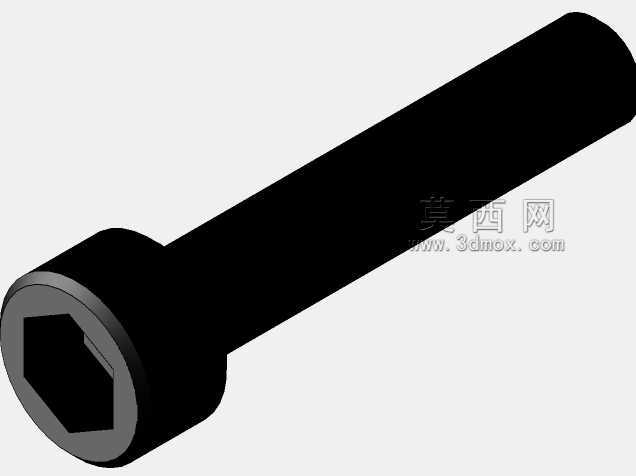

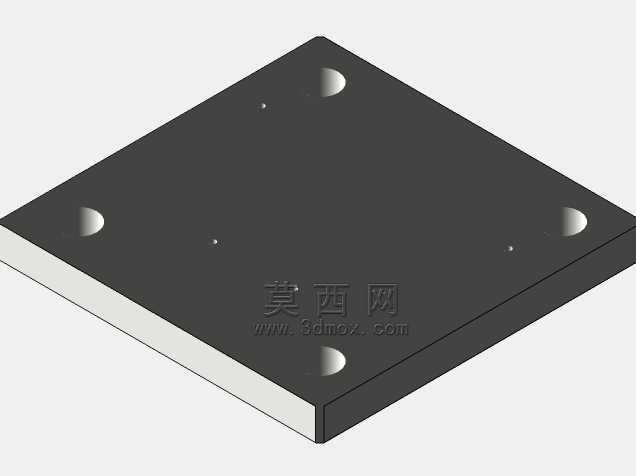

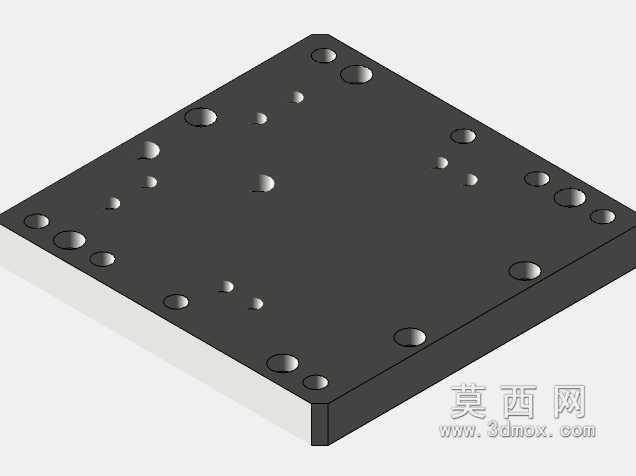

　　料带上预先排布了多组定位孔，配合模具内部的导正销结构，可在每一次冲床下行前对料带位置进行精准校正，抵消送料机构的累计步距误差，保证每一个工位的加工位置都落在设计公差范围内。料带上依次排布了冲裁、成型、精修、分离等多道工序的加工区域，带料从模具一侧送入后，随着送料机构的步距推进，依次经过各个工位完成对应加工，最终在模具末端分离得到成型的成品零件，料边的余料则通过配套的废料通道自动排出模区，避免废料堆积在型腔内影响合模精度。模具的上下模座边缘设置了多组均匀分布的紧固螺丝孔与定位销孔，用于将模架整体固定在冲床的工作台面与滑块端面，安装时可通过定位销快速找准模具与冲床的同轴位置，再通过锁紧螺栓完成刚性固定，

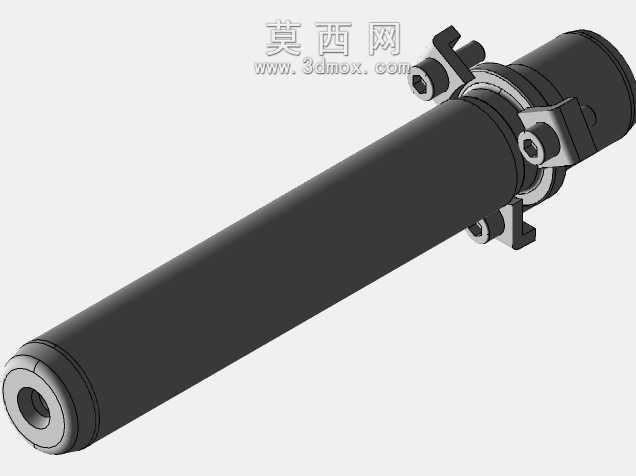

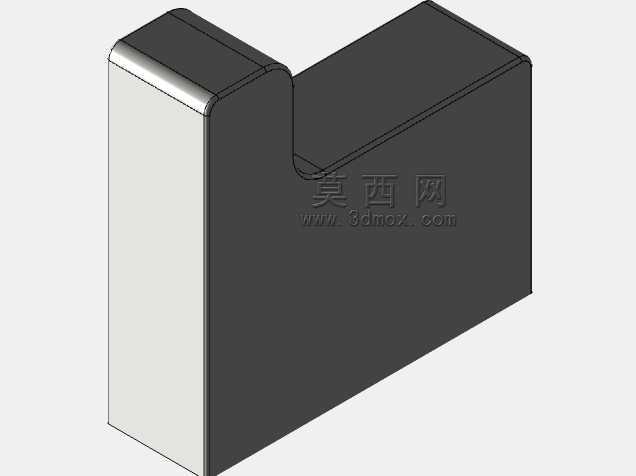

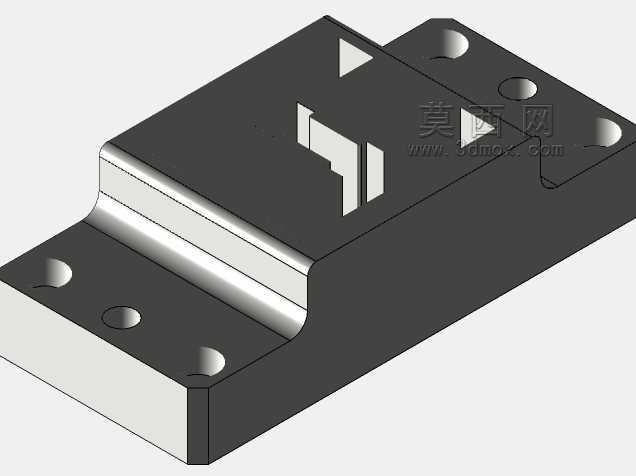

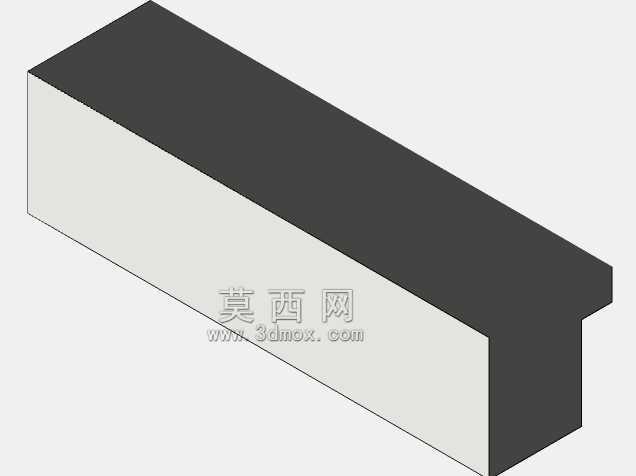

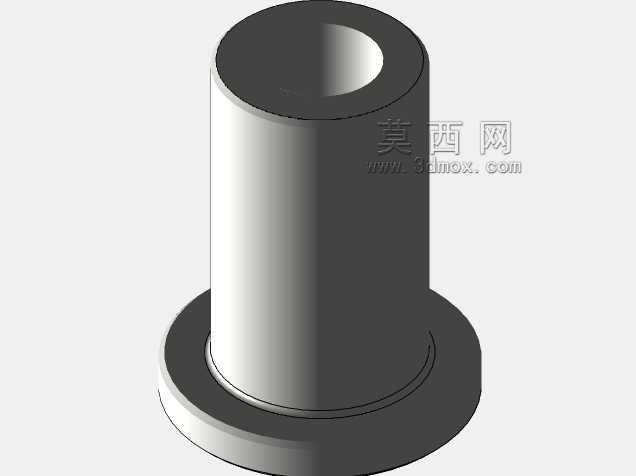

　　安装边界适配常规吨位的开式或闭式冲床台面尺寸，无需额外制作过渡转接板。各成型工位的凸模采用台阶式固定结构，背部设置等高垫块调整合模深度，可根据不同料厚的冲压需求微调凸模的进入深度，避免出现成型不到位或者冲裁力过载的问题，凹模侧则对应设置了漏料孔，冲裁产生的细小废料可直接通过漏料孔落入冲床下方的废料收集槽，不会残留在凹模表面造成工件压伤。模具内部还设置了误送料检测结构，当料带送料步距出现偏差、定位孔未对准导正销时，检测机构会触发冲床的急停信号，避免错位冲压造成模具刃口崩损或者零件批量报废。整套结构的导向组件采用自润滑导套，长期高速运行过程中无需频繁加注润滑脂，可减少日常维护的工作量，模座的材质选用高强度铸铁，经过时效处理消除内应力，

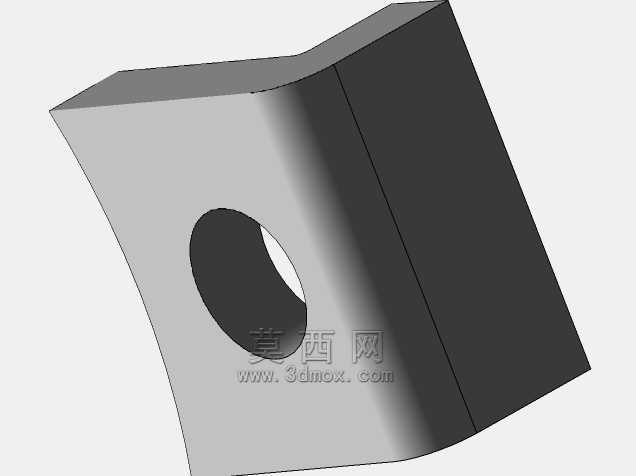

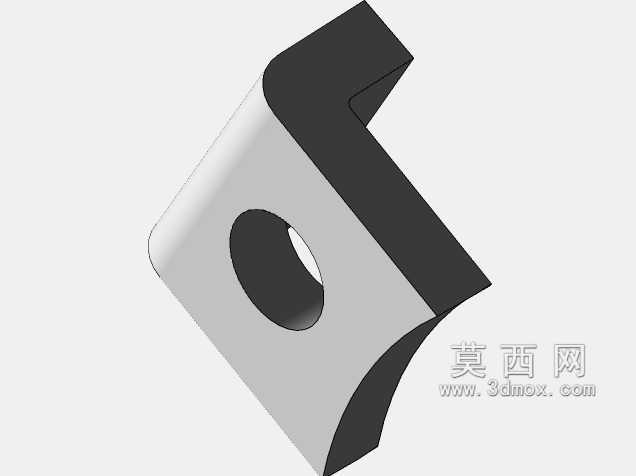

　　长期承受交变冲压载荷也不会出现变形翘曲的问题，可稳定保障长期加工的精度保持性。在实际生产应用中，这类连续级进冲压工装适合加工厚度在0.2-2mm范围内的各类金属薄板零件，广泛应用于电子五金、家电配件、汽车小型冲压件的批量生产场景，相比单工序模具，其生产效率可提升数倍，同时减少了多工序周转过程中的工件磕碰损伤问题，成品的良率更易管控。设计过程中需要重点核算每一个工位的冲裁力与成型力，保证各工位的载荷分布尽量均匀，避免出现偏载导致模架受力不均加速导柱磨损，同时料带的排样设计需要兼顾材料利用率与工序排布的合理性，在保证各工位有足够安装空间的前提下尽量减小料带宽度，降低原材料的消耗成本。
