单侧悬挑支撑式公交站台遮雨棚结构

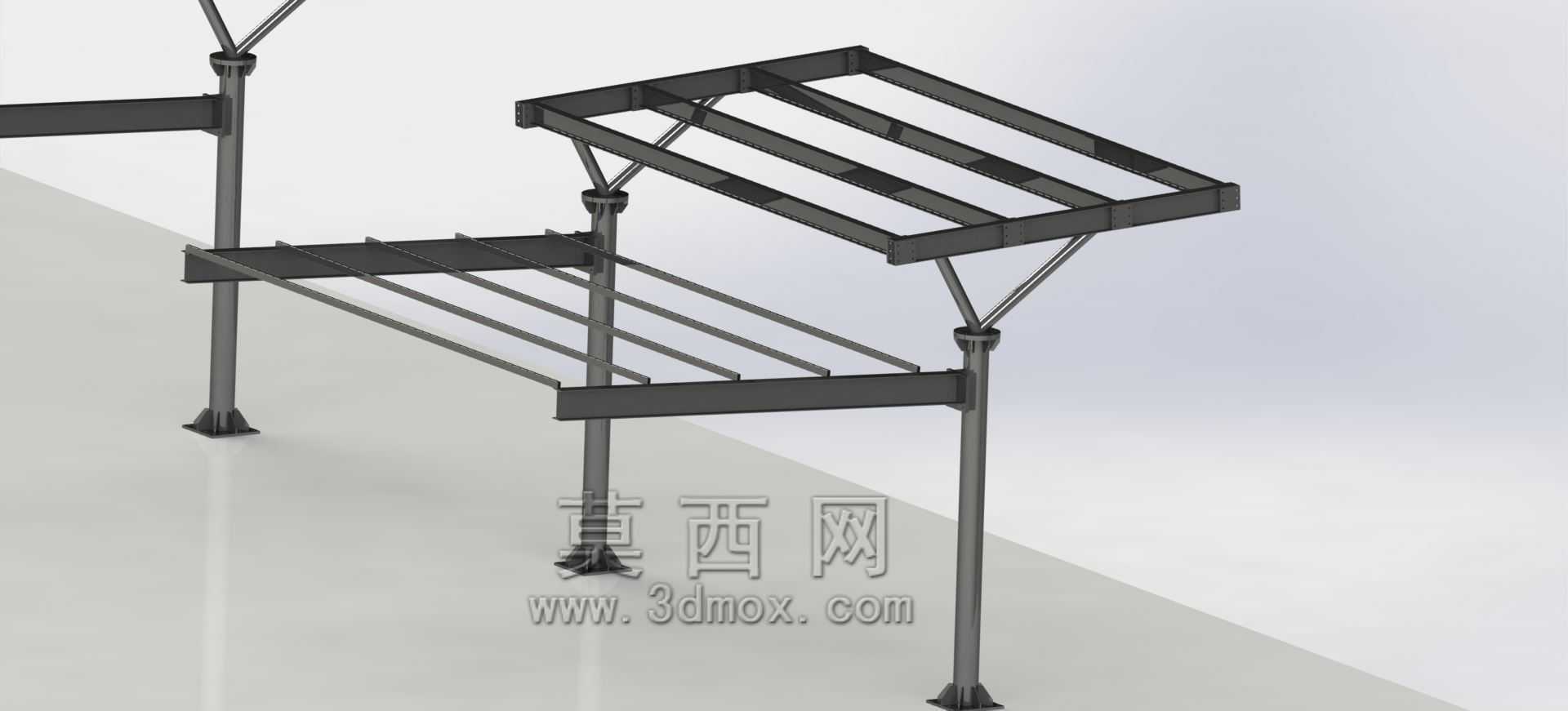

　　这类单侧悬挑的站台顶棚结构，主要应用在城市主次干道、城郊通勤线路的地面公交停靠站点，核心作用是为候车乘客提供遮阳挡雨的遮蔽空间，同时不会占用站台外侧的车道通行空间，适配多数宽度有限的路边站台布设条件。从结构受力逻辑来看，整个棚体采用单排立柱落地的支撑形式，所有竖向荷载最终通过立柱传递至地面预埋的基础件，悬挑段的受力通过立柱上部的斜向支撑构件分解，一部分力沿斜撑传导至立柱中下部，另一部分由顶部的横向框架梁承担，避免悬挑端出现过大的下挠变形。设计过程中首先要匹配站台的实际可用宽度，常规布设时立柱需设置在站台靠近人行道侧的边缘，距离站台边沿预留足够的安全通行距离，悬挑段的外伸长度要覆盖站台的候车等候区，

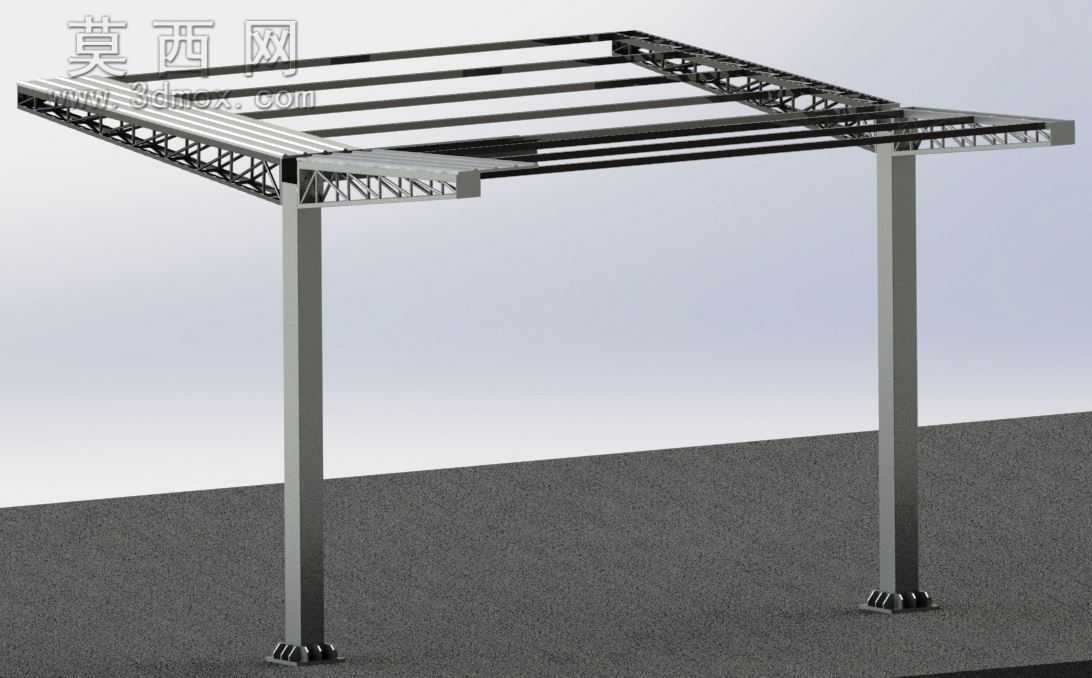

　　保证乘客站立区域完全处于顶棚遮蔽范围内，同时悬挑端的最低点距离地面的净空高度需要满足行人通行、大型公交车辆停靠时的安全距离要求，避免出现碰头或者车辆刮蹭顶棚的问题。结构框架全部采用型材拼接的形式，顶部的承载框架由多道平行的横向檩条和纵向主梁组成，檩条间距根据后续铺设的面板材料强度设定，既可以铺设阳光板、彩钢板这类硬质面材，也可以预留张拉膜的安装点位，适配不同的外观设计需求。立柱与地面基础的连接采用法兰盘锚固的形式，安装时需要调整立柱的垂直度，保证整个棚体的受力均匀，斜向支撑构件与主梁、立柱的连接节点采用刚性连接，传递轴向力的同时可以抵消部分风荷载带来的水平方向作用力，应对户外露天环境下的阵风、极端天气荷载。不同于双侧支撑的站台棚体，

　　这种单侧悬挑的结构不需要在站台靠近车道一侧设置立柱，不会阻挡乘客上下车的通行路径，也不会影响公交车辆靠边停靠的操作，在老城区道路拓宽空间有限、站台改造宽度受限的场景下适配性更强。结构的横向分段长度可以根据站点的候车客流量调整，单组立柱支撑的悬挑段长度控制在合理受力区间内，长站台可以通过多组相同的单元拼接延伸，拼接位置的主梁做对齐处理，保证顶部排水坡度的连续性，顶棚表面设置微小的找坡角度，让雨水能够沿悬挑端或者预设的排水槽导流至立柱侧排出，避免雨水直接滴落到候车区域或者站台边沿。在细节设计上，立柱底部会设置加高的法兰装饰罩，避免地面积水侵蚀连接螺栓，所有型材的拼接位置做打磨钝化处理，去除尖锐边角防止磕碰候车乘客，

　　顶部框架的边缘设置收边构件，既可以固定面材，也能提升整体结构的外观整洁度。这类结构在建模过程中需要重点校核斜撑的受力角度，当斜撑与主梁的夹角处于合理区间时，材料的受力效率最高，能够在控制整体用钢量的前提下满足荷载要求，同时要预留出灯具、线路、站牌标识的安装点位，不需要额外在棚体上焊接附加支架，减少现场施工的二次加工工作量。安装阶段不需要大面积开挖站台地面，仅需要在立柱对应位置做小型基础预埋，施工周期短，对现有站台的通行影响小，后期维护时可以单独更换损坏的檩条或者面板构件，不需要整体拆解结构，运维成本相对较低。
