立式螺旋输送给料设备结构设计

　　在食品饮料加工的散料处理工段，这类立式螺旋输送结构的应用场景十分明确，主要用于粉状、小颗粒状原料的垂直提升输送，可衔接下方料仓与上方配料、混合或包装工位，完成不同高度差之间的连续物料转运，避免人工转运带来的物料污染、效率波动问题，适配生产线上连续化作业的节拍要求。从实际使用角度看，该设备核心功能是依靠旋转的螺旋叶片推动物料沿轴向向上移动，过程中不会出现物料卡滞、散落的情况，对于流动性较好的粉体、细颗粒物料，输送过程的稳定性远高于斗式提升类设备，且整体占用的水平安装空间更小，适合车间内布局紧凑的生产线改造或新建项目。

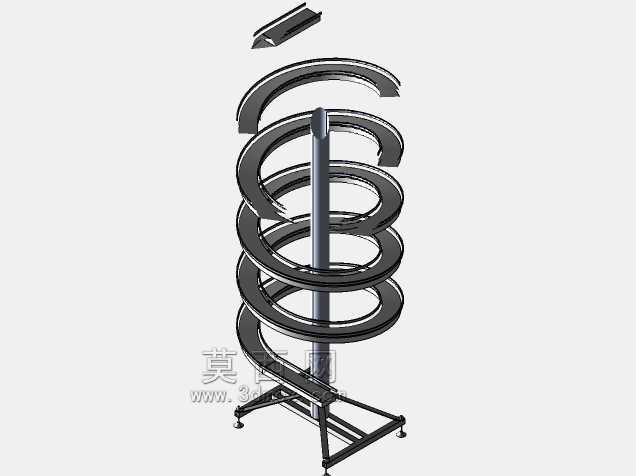

　　设计这套结构时，首先要考虑的是螺旋叶片的螺距与轴径匹配关系，螺距过小会导致输送效率不足，螺距过大则容易出现物料随叶片同步旋转无法向上推送的问题，因此叶片与外筒（该模型为无外筒可视化设计，实际量产机型会配套密封外筒避免物料洒落）之间的间隙需要控制在合理范围，既要保证叶片旋转时不会剐蹭外筒内壁，也要避免间隙过大造成物料回落下滑。中心主轴的直径选择需要兼顾刚性与输送通道的有效截面积，轴径过大会挤占物料通行空间，降低单位时间内的输送量，轴径过小则长轴运行时容易出现挠曲变形，导致叶片偏摆、运行振动超差，因此底部机架的支撑结构设计尤为关键，该模型采用的是方管焊接的三脚支撑结构，支撑腿向外延伸形成稳定的支撑三角形，底部预留了地脚安装孔位，可通过膨胀螺栓与地面基础固定，抵消主轴旋转时产生的径向扭矩与振动载荷。

　　从安装边界来看，该立式结构的水平投影尺寸主要由底部支撑机架的外轮廓决定，相比倾斜布置的螺旋输送机，其水平占地宽度可缩减40%以上，垂直方向的输送高度可根据实际工位需求调整主轴与叶片的节段数量，模块化的叶片分段设计也方便后期维护更换，不需要整体拆解主轴即可完成磨损叶片的替换。设备的进料端设置在底部螺旋段的低位侧，可直接与下方料仓的出料口对接，出料口设置在顶部螺旋段的侧方，可通过软连接直接对接下游设备的进料口，整个输送过程处于封闭状态（配套外筒后），可减少粉尘外溢，符合食品饮料生产车间的卫生管控要求。

　　在结构细节处理上，螺旋叶片采用等厚钢板冲压成型后焊接在中心主轴上，叶片表面做抛光处理，避免物料粘附在叶片表面造成输送效率下降，同时也方便生产间隙的设备清洁作业。底部支撑机架的方管连接处采用满焊工艺，避免存在清洁死角，支撑腿底部设置的可调脚垫（模型中简化为固定支撑脚，实际应用中可配套可调脚杯）可适应地面不平整的安装场景，调整设备的整体垂直度，保证主轴的运行同轴度，降低轴承部位的磨损速率。顶部的主轴延伸端可直接连接驱动单元，采用直联减速电机的布置方式，不需要额外的链传动或带传动结构，进一步缩减设备的顶部占用空间，也减少了传动部件的维护点。

　　实际选型应用时，需要根据物料的堆积密度、输送高度、单位小时输送量来匹配对应的驱动功率、叶片直径与螺距参数，该结构的设计逻辑预留了足够的参数调整空间，可通过更换不同直径的叶片、调整主轴转速来适配不同的输送能力要求，对于饮料生产中的糖粉、果粉、食品添加剂等小颗粒、粉状物料的输送适配性极佳，也可拓展应用到其他轻工行业的散料垂直输送场景中。设计过程中需要重点校核主轴的临界转速，避免工作转速接近临界转速引发共振，同时要核算螺旋叶片在满载工况下的扭矩载荷，保证叶片与主轴的焊接强度足够，不会出现长期运行后叶片变形、焊缝开裂的问题。底部的轴承座需要设置密封结构，避免物料粉尘进入轴承造成磨损，同时要方便轴承的定期润滑维护，延长设备的无故障运行周期。
