工业设备用不锈钢支撑机架结构设计

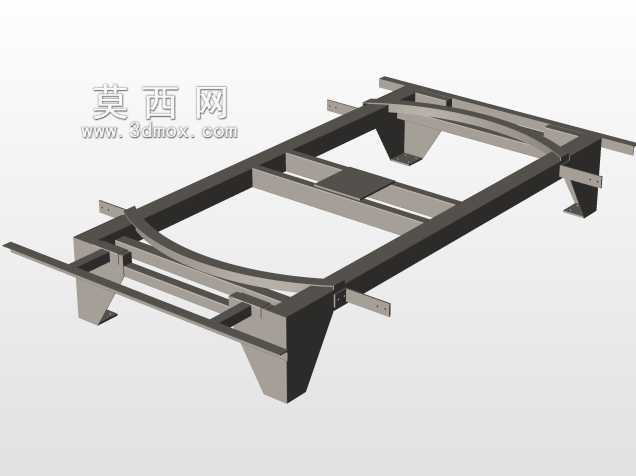

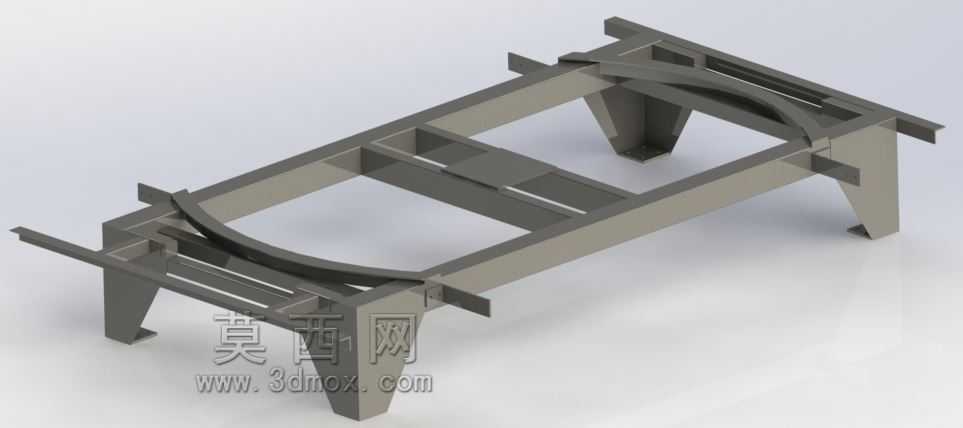

　　这款不锈钢支撑机架主要面向工业生产场景中的中小型加工设备、检测工位、物料承载单元做配套支撑使用，在食品加工、医药包装、精密零部件组装这类对机架耐腐蚀、易清洁有要求的产线场景中适配性较强。从结构设计逻辑来看，整体采用框架式焊接结构，主体受力构件选用标准不锈钢矩形管拼接，相比铸铁机架重量更轻，相比碳钢型材机架抗锈蚀能力更强，无需额外做喷漆、镀锌等表面防腐处理，日常生产中仅需擦拭即可完成清洁维护，适配有洁净度要求的生产车间使用。机架的支腿采用外扩式斜撑设计，四个支腿并非垂直向下布置，而是向机架外侧偏移一定角度，同时在支腿与主框架横梁的连接位置增设三角形加强筋板，这种设计可以有效提升机架的抗侧翻能力，当机架上方承载的设备存在偏载、

　　运行过程中有小幅振动时，支腿的外扩结构能扩大支撑面的边界范围，降低整机重心偏移带来的倾覆风险。主框架的中间区域设置了弧形定位托结构，该结构并非通用设计，是针对上方需要承托的圆柱形罐体、辊类组件或者弧形底座设备做的适配定位结构，安装时可以直接将配套设备的弧形底座卡入该托位，配合侧面预留的安装孔位穿入螺栓紧固，无需额外做定位工装调整，能大幅缩短现场设备安装的对位时间。机架的侧面横梁上预留了多组长条型安装孔，这类孔位采用腰型孔设计，一方面可以适配不同安装孔距的配套设备固定需求，允许安装时存在一定的位置调整余量，抵消型材焊接过程中产生的小尺寸形变误差，另一方面也方便后期在机架侧面加装走线槽、气动管路固定座、小型传感器安装支架等附属配件，

　　无需在已成型的机架上重新钻孔破坏结构强度。从安装边界尺寸来看，机架整体长度方向预留的安装空间适配常规中小型工业设备的底座尺寸，支腿底部预留了脚轮或者可调脚杯的安装接口，用户可以根据实际使用场景选择安装方式：如果需要设备工位可移动，可在四个支腿底部加装带刹车的万向脚轮；如果是固定工位使用，可加装橡胶防滑可调脚杯，通过调整脚杯高度来抵消地面不平整带来的机架晃动问题，保证上方设备运行时的水平度。结构设计过程中充分考虑了焊接工艺的可行性，所有型材的拼接位置均预留了足够的焊接操作空间，避免出现焊缝位置过于狭窄导致的虚焊、漏焊问题，所有外露的焊缝位置在焊接完成后可做打磨抛光处理，避免尖锐边角划伤操作人员，同时也能减少卫生死角，

　　适配洁净车间的清洁要求。机架的承重设计按照常规中小型工业设备的承载需求做了型材壁厚选型，主横梁选用的矩形管壁厚可以满足上方承载数百公斤设备时的静载要求，同时框架内部的横向加强筋设置可以避免长跨度横梁在长期承重下出现下挠变形，延长机架的整体使用寿命。在实际产线应用中，这类不锈钢支架除了作为设备主体支撑外，也可以作为产线中转工位的物料承载架使用，中间的弧形托位可以放置圆柱形的原料桶、半成品辊轴等物料，侧面的腰型孔可以加装挡料杆、物料定位块等配件，拓展使用场景。设计时没有采用过多复杂的折弯或者定制型材，全部采用市场上常规易得的标准不锈钢矩形管、板材加工，加工过程仅涉及切割、焊接、钻孔、打磨几道常规工序，加工成本可控，后期如果出现局部构件损坏，也可以快速采购同规格型材替换维修，降低设备的后期维护成本。
