旧锅炉改造立式户外烧烤吸烟装置

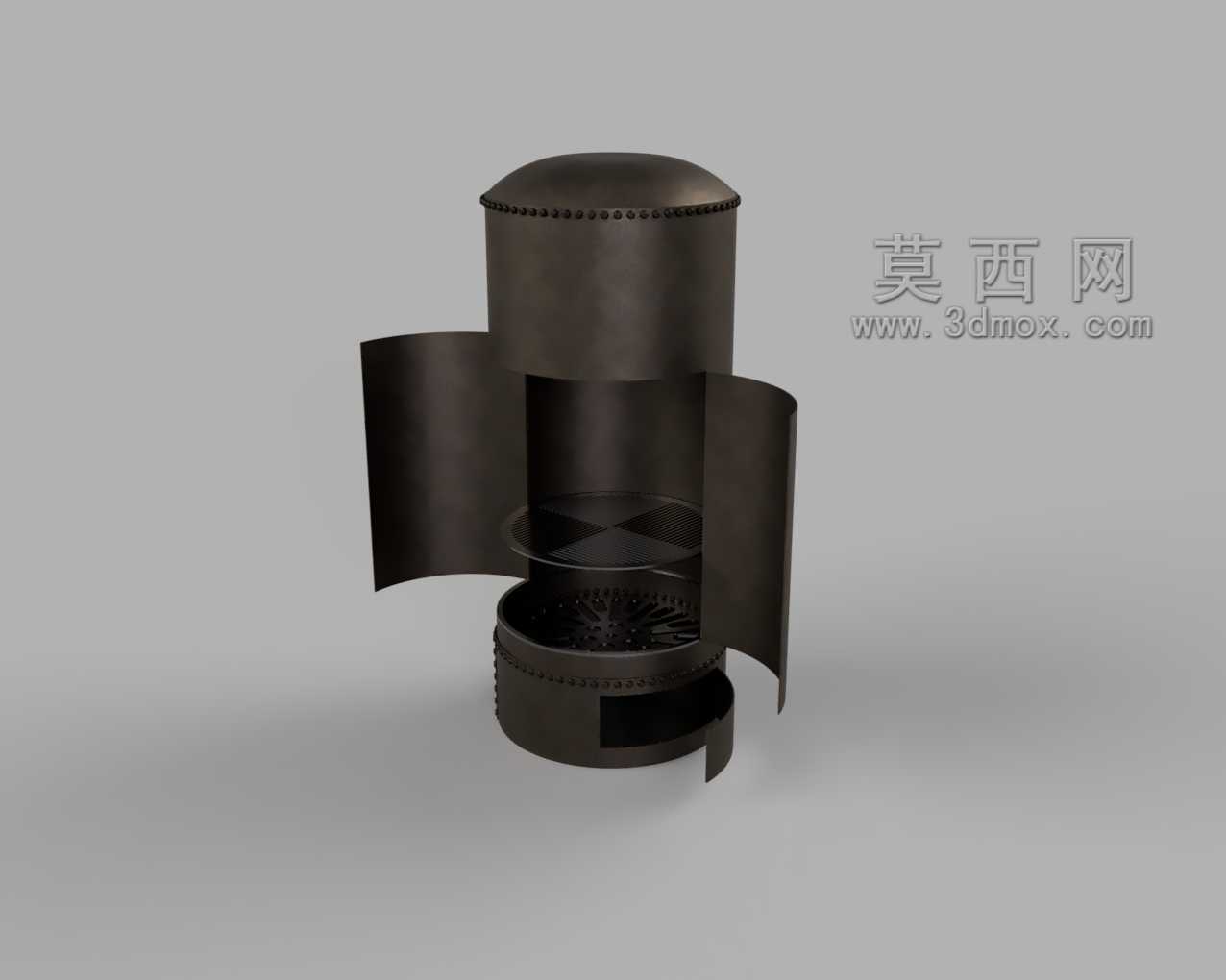

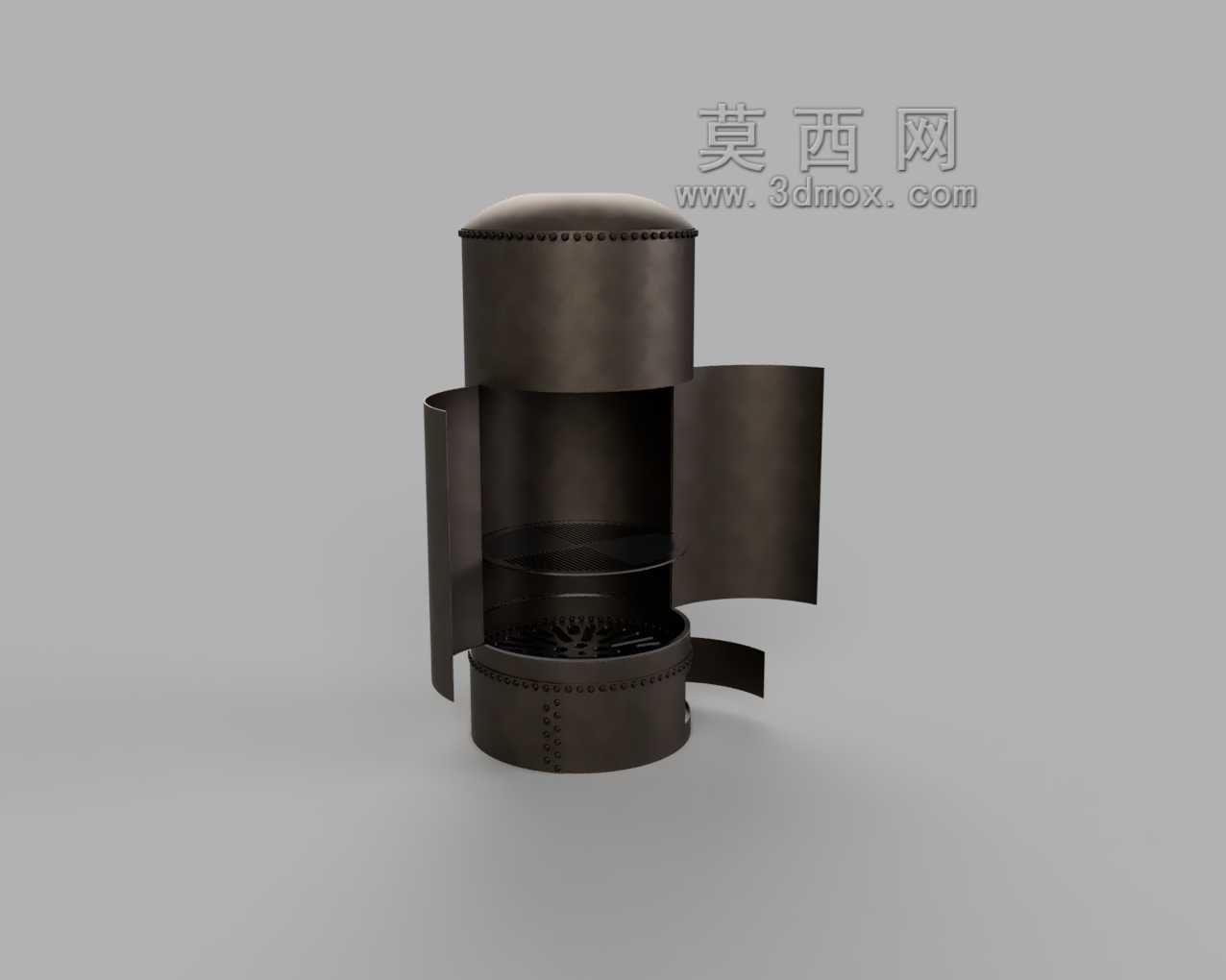

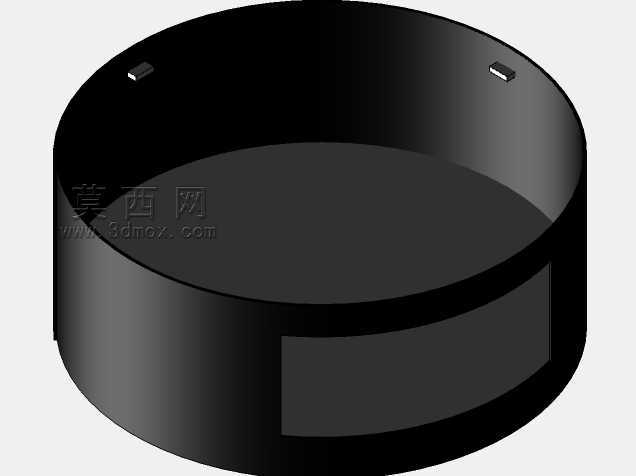

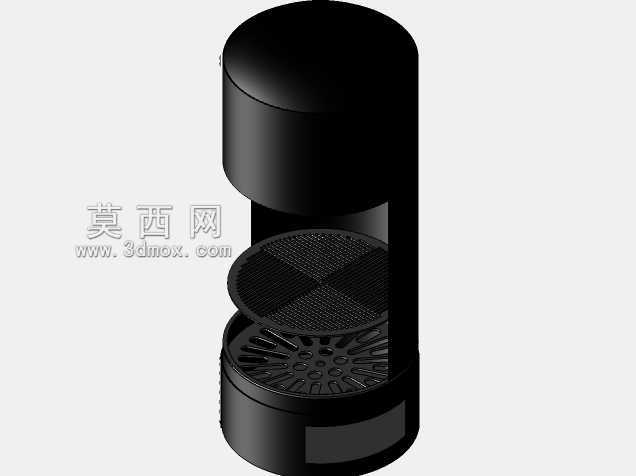

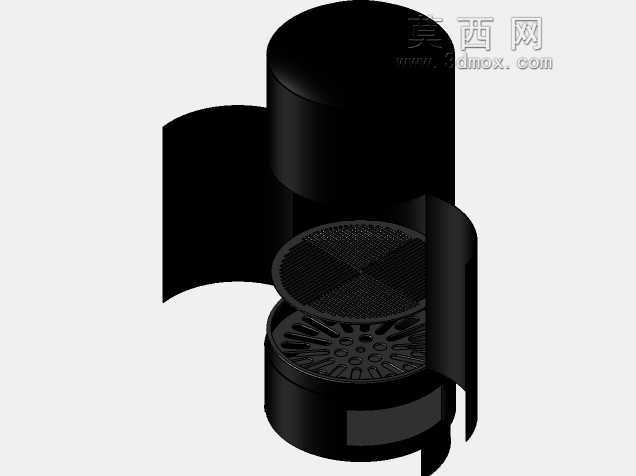

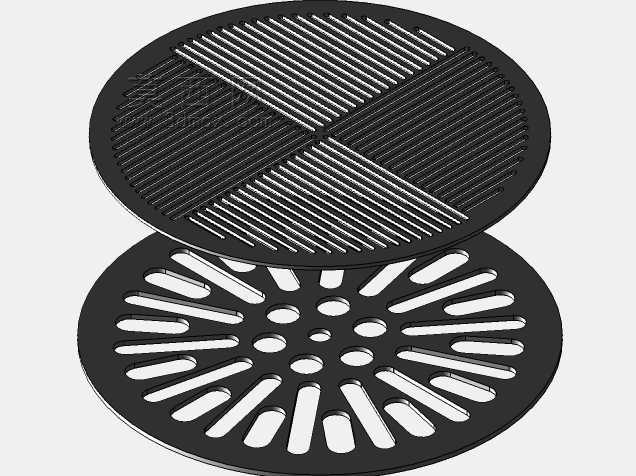

　　这款改造设备的核心应用场景集中在户外庭院聚餐、露营营地自助烧烤、小型户外餐吧外摆区域，针对传统开放式烧烤架油烟四散、沾附衣物、干扰邻座的痛点做了定向结构优化，依托旧锅炉的原有承压壳体做基底，省去了从头卷制炉身筒体的加工工序，同时保留了旧钢材耐高温、抗热变形的材质特性。从实际使用功能来看，设备下半段为燃料承载区，内部设置分层镂空篦子，下层预留落灰空腔，侧边开有可调式进风缺口，可通过开合缺口大小控制进风量，进而调节炭火燃烧烈度，适配慢烤、猛烤不同的食材加工需求；中段为烧烤操作区，围绕筒体周向伸出三块弧形挡烟板，既可以阻挡侧向风直吹炭火导致火星飞溅，也能将升腾的油烟约束在筒体周边区域，避免无规则扩散；上半段为集烟导流段，

　　利用旧锅炉原有的椭圆形封头做封顶，引导油烟顺着筒体内部空腔向上流动，配合挡烟板形成的半围合空间，在炉体周边形成稳定的微负压拢烟区域，大幅降低油烟向周边人员活动区扩散的概率。设计过程中优先复用旧锅炉的原有结构尺寸，原筒体直径控制在600mm左右，整体落地高度约1200mm，三块弧形挡烟板向外伸出长度约200mm，安装时仅需选择平整硬化地面直接放置即可，无需额外做地脚固定，单台设备可同时满足4-6人围坐烧烤的操作空间需求。结构设计上没有做多余的装饰性构件，所有外露板材均做了倒角打磨处理，避免尖锐边角划伤使用者，挡烟板与筒体之间采用可拆卸螺栓连接，运输或长期存放时可将挡烟板拆下，减少整体占用空间；内部篦子采用可抽拉结构，

　　炭火熄灭后可直接抽出篦子倾倒炭灰，日常清理维护无需探入筒体内部操作。考虑到户外使用的耐候需求，所有焊接位置均做了满焊处理，焊后打磨平整并涂刷耐高温防锈涂层，避免长期暴露在户外淋雨、炭火高温交替作用下出现焊缝锈蚀、板材变形的问题；进风缺口处设置滑动挡板，挡板与筒体之间预留3mm的滑动间隙，即使高温下板材出现轻微热胀冷缩也不会出现卡滞，可顺畅调节进风开度。不同于常规商用吸烟设备需要外接电源、铺设排烟管道的复杂安装要求，这款改造装置完全依靠结构设计实现自然拢烟，无需外接任何动力源，也不需要布设排烟管路，在无供电的户外场地也可直接使用，整体重量控制在80kg以内，短距离移位时两人配合即可抬动，适配户外场地灵活调整布置位置的使用需求。炉体底部预留100mm的离地间隙，避免炭火热量直接传导至地面，防止高温灼烧草坪、木质铺装等地面材质，同时底部间隙也可辅助进风，让底层炭块获得更充足的氧气供给，减少不完全燃烧产生的一氧化碳浓度，提升使用安全性。
