木柄羊角锤三维结构设计模型

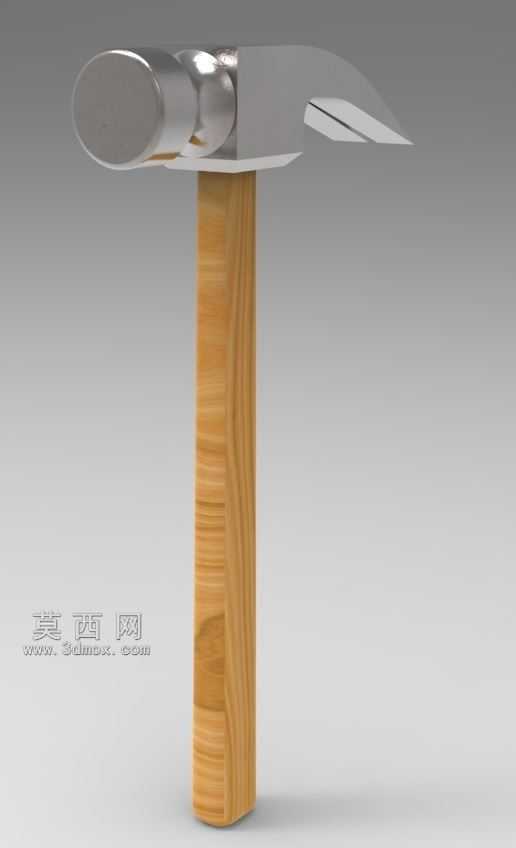

　　日常机械装配、建筑施工、木工作业场景里，敲击类手持工具的使用频次始终排在前列，羊角锤作为兼顾敲击与起钉功能的复合手工具，其结构合理性直接决定作业效率与操作安全性。这款模型还原的木柄羊角锤，锤头部分采用高碳钢锻造结构设计，锤头一端为平面敲击端面，端面做了微弧倒角处理，避免长期敲击后边缘崩裂产生飞屑，敲击面的平面度控制在0.1mm以内，保证敲击时受力均匀不会滑脱；另一端为V型起钉槽，槽口开口角度经过反复校核，既能够适配不同直径的圆钉、铁钉，也能在起钉时形成足够的杠杆力臂，减少作业时的手腕受力。锤头与木柄的连接部位采用了楔形胀紧结构，锤头中部的安装孔为上小下大的锥度设计，木柄装入后从端部打入金属楔钉，让木柄端部在锥孔内胀开，完全填满锤头安装孔的间隙，避免长期敲击使用后锤头松动脱落，这一连接结构是手锤类工具最经典也最可靠的固定方式，模型中完整还原了锥孔、楔钉的配合细节，能够直观看到装配后的干涉检查结果，所有配合面均为过盈配合，过盈量控制在0.2-0.3mm之间，既保证装配紧固性，也不会因为过盈量过大导致木柄端部开裂。

　　木柄部分采用硬木材质的流线型设计，整体为符合人手握持的椭圆截面，从锤头连接端到握持末端截面尺寸逐渐过渡，握持区域做了细微的收腰处理，贴合手掌虎口的自然弧度，长时间握持作业时能够减少局部压强，降低手部疲劳感；木柄表面没有多余的装饰结构，保留硬木的天然纹理走向，纹理方向与锤柄长度方向一致，保证柄部的抗弯折强度，避免横向受力时柄部断裂。从安装边界来看，这款羊角锤的整体长度控制在320mm左右，锤头总长度130mm，敲击端面直径30mm，起钉端的最大宽度为75mm，整体重量控制在0.5kg左右，属于通用型家用与工地两用的规格，既不会因为过重导致长时间操作费力，也不会因为过轻导致敲击动能不足，日常敲击直径2-5mm的圆钉时，单次敲击即可让钉尖刺入木材2-3mm，起钉时最大可拔出长度100mm以内的圆钉，不需要额外借助其他辅助工具。

　　在实际作业场景中，这款工具能够覆盖木工作业的模板固定、装修作业的龙骨安装、设备装配的销钉敲击、废旧构件的铁钉拆除等多种工况，锤头的侧面还可以作为临时的轻量敲击面，用于敲击尺寸较小的金属构件、调整工件位置，不过设计时已经考虑到这一使用习惯，锤头侧面的厚度做了加强处理，避免非主敲击面受力后出现变形。建模过程中对锤头的重心位置做了优化，整体重心落在锤头与木柄连接点前方20mm的位置，握持时手腕不需要额外施加平衡力，敲击时依靠锤头自身的重力下落即可形成足够的敲击力，减少手臂的发力幅度；起钉时将V型槽卡入钉帽后，以锤头端部的圆弧面作为支点，转动木柄即可利用杠杆原理轻松将铁钉拔出，支点位置的圆弧半径经过优化，转动过程中不会刮伤工件表面，也不会因为支点棱角导致受力集中损坏木质构件表面。

　　从结构设计的细节来看，锤头的所有棱角都做了R2-R3的圆角过渡，没有尖锐的毛刺结构，避免使用过程中划伤操作人员；木柄与锤头连接的端部做了台阶限位，木柄装入锤头后端面与锤头端面齐平，楔钉打入后完全埋入木柄端面，不会突出表面影响使用。模型中完整还原了各个部件的装配关系，拆分后可以单独查看锤头的内部锥孔结构、木柄的截面变化、楔钉的安装位置，能够作为手工具类产品结构设计的参考案例，也可以用于五金工具类产品的展示、装配工艺演示等场景，建模时所有的配合间隙、尺寸公差都按照实际量产的工艺要求设定，不存在结构干涉、无法装配的问题，各个部件的壁厚均匀，锤头部分的最小壁厚为8mm，满足高碳钢锻造的工艺要求，不会出现锻造时壁厚过薄导致的充型不足问题，木柄的最小截面尺寸为25mm*35mm，满足硬木材质的抗弯强度要求，正常使用情况下能够承受1000N以上的横向弯折力不会断裂。
