内燃机传动用分体式曲柄连杆结构设计

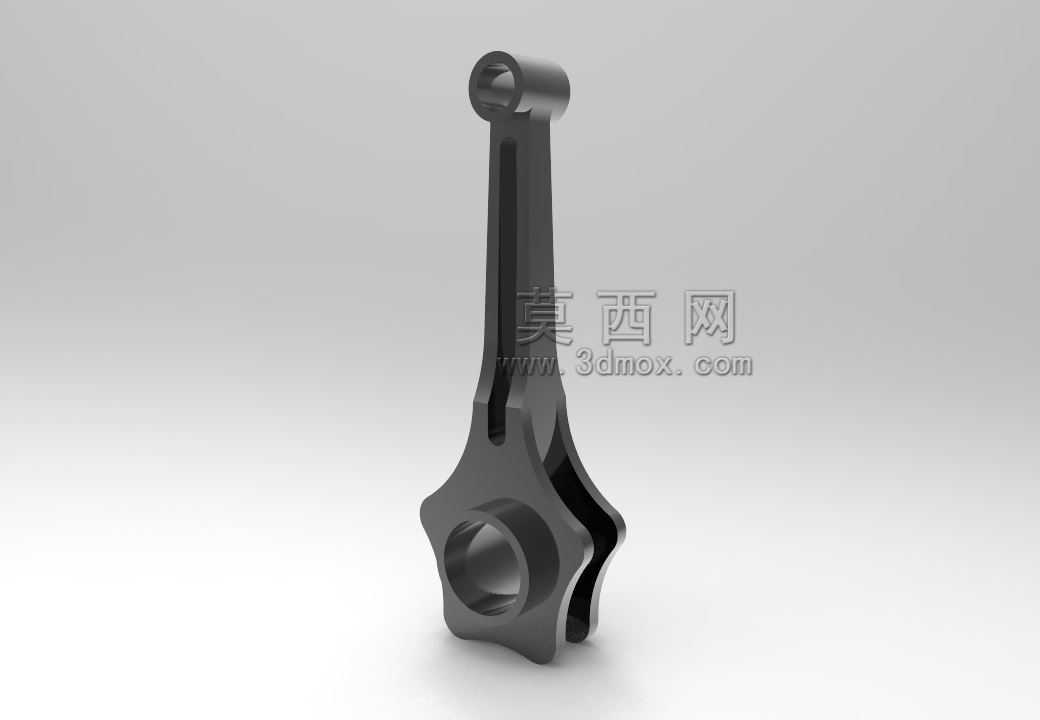

　　在往复式内燃机的动力传递链路里，曲柄连杆机构是完成能量转换的核心执行部件，这套结构直接决定了活塞往复运动到曲轴旋转运动的转换效率，也直接影响整机的振动水平与运行寿命。本次设计的分体式曲柄连杆结构，针对小排量单缸内燃机的使用场景做了结构优化，区别于传统一体式连杆的设计思路，采用大端分体式的连接结构，在保证结构强度的前提下，大幅降低了曲轴装配阶段的工艺难度，也为后续的运维拆装留出了足够的操作空间。

　　从实际应用场景来看，这类结构除了适配通用小型汽油机、单缸柴油机之外，也可移植到往复式压缩机、高压柱塞泵这类需要实现直线-旋转运动转换的设备上，不同场景下的载荷特性差异较大，所以在结构设计阶段就做了多工况的载荷校核。小端的活塞销连接孔采用了等壁厚的环形结构，孔壁预留了足够的衬套压装余量，安装时可根据活塞销的实际尺寸选配铜基衬套，避免连杆小端与活塞销直接摩擦造成的早期磨损，衬套压装后需保证内孔的圆柱度公差控制在0.01mm以内，否则会出现活塞销卡滞、运行异响的问题。

　　大端的分体式连接面采用了锯齿形定位结构，相比传统的平切口定位，锯齿结构可以承受更大的横向剪切载荷，避免连杆螺栓承受额外的剪切力，两个连接螺栓的孔位采用了铰制孔加工工艺，装配时螺栓需按照对角分次拧紧的工艺要求操作，拧紧力矩需匹配螺栓的强度等级，避免运行过程中出现连杆盖松动、错位的严重故障。杆身部分采用了工字形截面设计，这种截面结构可以在同等重量下获得更高的抗弯截面模量，有效平衡结构强度与往复运动惯性力的矛盾，杆身表面做了圆弧过渡处理，所有应力集中区域都做了圆角强化，避免交变载荷下出现疲劳裂纹。

　　安装边界方面，小端孔的中心距到大端孔中心的尺寸公差控制在±0.02mm范围内，这个尺寸直接影响内燃机的压缩比，加工阶段需严格管控；大端孔的内径尺寸适配对应规格的曲轴连杆轴颈，装配后轴瓦与轴颈的配合间隙需保持在合理区间，间隙过大会造成机油压力不足、轴瓦敲击异响，间隙过小则会出现轴瓦烧蚀、抱轴的故障。杆身两侧的减重槽设计，在不降低结构强度的前提下减少了往复运动质量，可有效降低曲轴运转时的不平衡力，减少整机的振动水平。

　　从设计思路的角度出发，这套结构没有盲目追求轻量化指标，而是把运行可靠性放在了首位，所有结构尺寸的确定都经过了多轮的有限元仿真校核，在最大爆发压力工况下，杆身的最大应力值远低于材料的屈服强度，安全系数保持在2.5以上，满足长期高负荷运行的强度要求。大端两侧的定位凸台，在装配时可以快速实现连杆盖与杆身的对位，减少装配过程中的对位误差，也能在运行过程中分担部分横向载荷，降低连接螺栓的受力负荷。

　　实际设备运行过程中，连杆需要承受活塞传递的气体爆发压力、往复运动惯性力、旋转离心力的多重交变载荷，所以结构上的所有过渡区域都避免了直角锐边设计，所有棱边都做了R0.5以上的圆角处理，从根源上减少应力集中点。小端孔内的润滑油槽设计，可以将曲轴箱内的压力机油引导到活塞销配合面，形成稳定的油膜润滑，减少配合面的磨损，延长部件的使用寿命。这类结构在选型适配时，需要根据设备的额定转速、最大爆发压力、冲程长度来匹配对应的中心距与截面尺寸，不能直接跨功率段套用，否则会出现结构强度不足或者运动干涉的问题。
