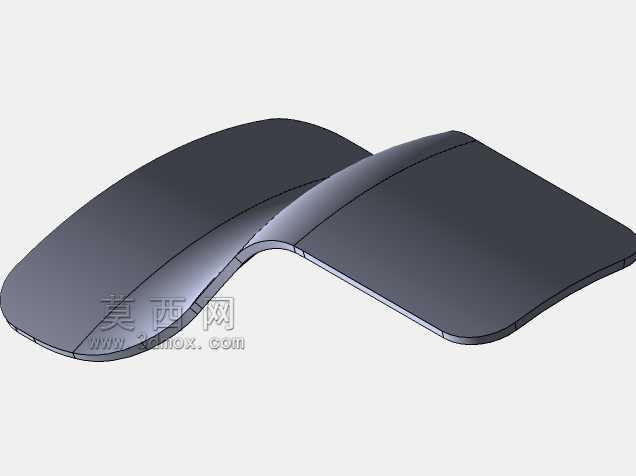

带R100圆弧过渡的加厚曲面构件

　　这类带大半径圆弧过渡的加厚曲面构件，在轻工输送设备、人体工学支撑组件、物料导流结构中应用十分广泛，区别于常规平面拼接的钣金或机加工件，连续顺滑的曲面形态可以有效避免物料输送过程中的卡滞、积料问题，也能在作为人体接触支撑件时分散应力，减少局部压强集中带来的不适感。从结构设计逻辑来看，整个构件的核心过渡圆弧为R100，这一半径的选取并非随意设定，需要匹配对应安装空间的曲率要求，同时兼顾曲面加厚后的壁厚均匀性——如果过渡圆弧半径过小，加厚操作时很容易出现局部壁厚突变、曲面自交的建模错误，最终生产出的零件也会在转角处出现应力集中，长期受载后容易产生疲劳裂纹。

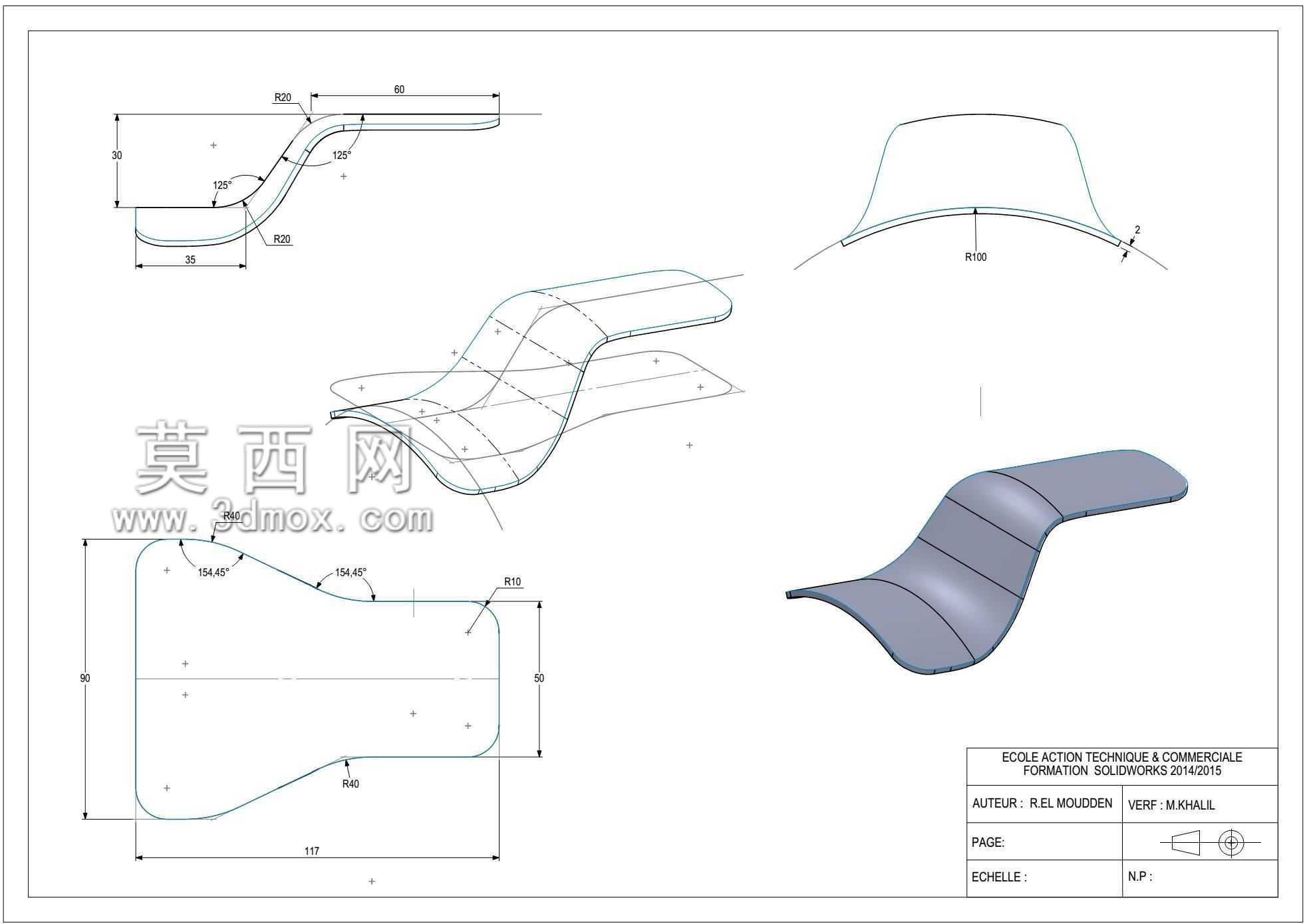

　　从外形尺寸边界来看，构件整体为狭长型曲面结构，长度方向的延伸段做了平直收边，方便与相邻的机架或其他组件做螺栓连接或焊接固定，宽度方向的曲面弧度完全由R100的主圆弧控制，两端的收边处做了小半径的圆角过渡，避免锐边带来的装配划伤风险。加厚处理的壁厚选取需要匹配对应的加工工艺，如果采用钣金冲压成型，壁厚一般控制在1-3mm区间，需要提前核算曲面展开后的下料尺寸，预留冲压回弹的补偿量；如果采用塑料注塑成型，壁厚则要根据材料流动性调整，一般在2-4mm区间，同时要在曲面背面合理布置加强筋，避免大曲面区域出现注塑缩痕、翘曲变形。

　　实际建模过程中，这类曲面构件不能直接通过实体拉伸切除来完成，需要先搭建线框轮廓，通过多段轮廓线做放样生成基础曲面，再对曲面进行连续性检查，确保G1以上的相切连续，避免后续加厚、倒圆角操作出现破面。主R100圆弧的位置需要严格对齐安装基准面，构件两端的安装孔位（图中未完全标注的固定点位）要与相邻配合件的孔位做同轴度校验，避免装配时出现干涉。在实际设备应用中，这类曲面构件如果作为导流板使用，安装时要保证曲面的顺滑朝向与物料流动方向一致，圆弧过渡段不能有拼接台阶，否则会在物料高速流过时产生紊流，增加风阻或物料残留；如果作为操作扶手或支撑托板使用，曲面的弧度要贴合人体接触的自然姿态，R100的圆弧刚好匹配成年人肢体接触的自然曲率，不会产生硌压的不适感。

　　从安装边界来看，构件的平直段长度决定了其固定点的布置间距，一般在平直段每隔50-80mm设置一个固定点位，保证构件安装后不会在受载时产生颤动，曲面悬空段的下方如果跨度较大，需要额外增加支撑肋条，避免长期受载后曲面产生塑性变形。设计时还要考虑构件的安装公差，曲面的轮廓度公差一般控制在±0.5mm以内，安装面的平面度公差控制在±0.2mm，保证与相邻组件贴合紧密，不会出现装配间隙。很多新手在做这类曲面加厚设计时，容易忽略曲面的法向方向，导致加厚后壁厚偏向错误的一侧，最终与周边结构产生干涉，因此在加厚操作前一定要反复确认曲面的法向指向，对照装配空间校验加厚后的实体边界是否在允许的安装范围内。另外，这类曲面构件的边缘都做了倒钝处理，没有尖锐棱角，既满足生产现场的安全要求，也能在作为外观件时提升整体的质感，避免喷涂或表面处理时出现边缘积漆的问题。
