V型八缸发动机缸体结构三维设计

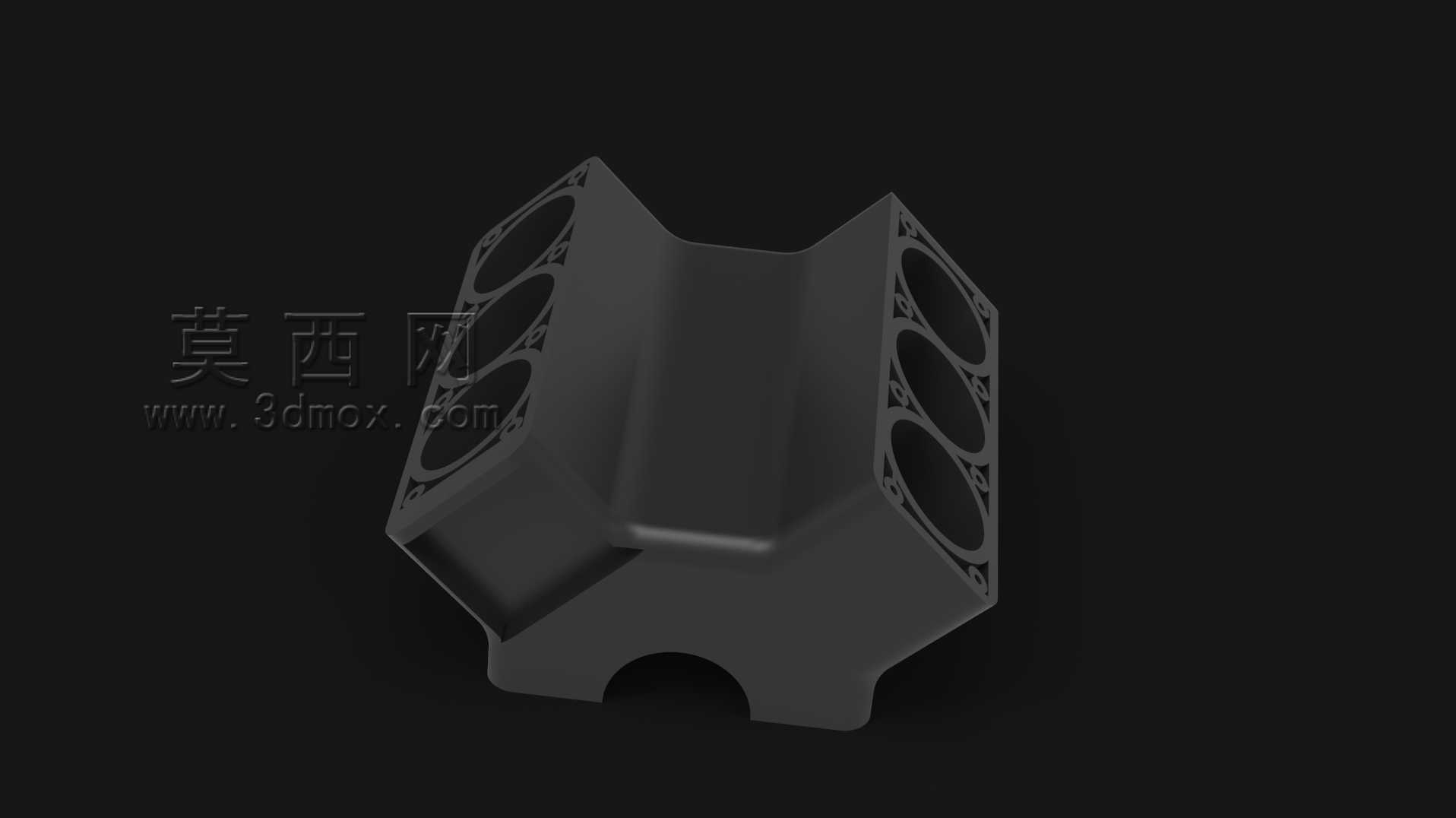

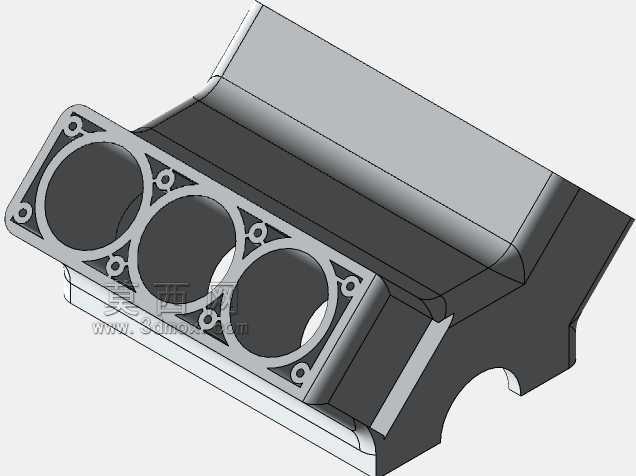

　　在商用车动力总成、大排量乘用车辆以及固定式工业动力机组的开发环节中，缸体作为内燃机的核心承载基体，其结构设计合理性直接决定了整机的可靠性、NVH表现与服役寿命。本次呈现的V型八缸发动机缸体结构，采用经典的90度夹角V型布局，这种布局形式能够在保证八缸大排量输出的前提下，有效缩短整机轴向长度，降低动力单元的整体重心，适配纵置后驱车型的机舱布置需求，同时也能平衡V型发动机的一阶往复惯性力，减少运行过程中的整机振动传递。从结构功能来看，该缸体集成了气缸孔、曲轴箱、主轴承座、冷却水道、润滑油道以及附件安装接口等多个功能区域，两侧各布置四个气缸孔，缸孔周边预留了足够的壁厚空间，用于布置湿式气缸套的安装定位面，

　　保证缸套在高温高压工作环境下的定位精度，同时避免缸孔变形导致的活塞环密封失效问题。主轴承座采用分体式设计，与主轴承盖通过高强度螺栓连接，轴承座区域做了加厚加强处理，能够承受曲轴运转过程中传递的爆发压力与往复惯性力，避免主轴承孔失圆导致的曲轴烧蚀故障。在冷却系统的结构设计上，缸体采用了分层式水道布局，每一列气缸的周边都设置了连通的冷却水腔，进水口布置在缸体前端两侧，能够让冷却液从缸体下部流入，逐步向上流经缸孔周边区域后进入缸盖水套，保证各缸冷却均匀性，避免出现局部过热导致的缸体开裂、活塞拉缸等问题。润滑油道采用了深孔加工的主油道设计，主油道沿缸体轴向贯穿布置，通过分支油道分别连通主轴承座、凸轮轴轴承孔以及活塞冷却喷嘴安装位，

　　能够在发动机运转时将压力润滑油输送到各个摩擦副表面，同时为活塞底部提供冷却喷油，降低活塞顶部的热负荷。从安装边界来看，该缸体的前端面预留了正时机构、水泵、机油泵以及前端附件轮系的安装定位面与螺栓孔，定位孔的位置度公差控制在0.05mm以内，保证前端附件的传动同轴度，减少皮带传动的异响与磨损。缸体后端面设计了飞轮壳与变速器的连接定位止口，止口的圆度与端面跳动公差严格匹配动力总成的装配要求，保证曲轴与变速器输入轴的同轴度，避免动力传递过程中出现的附加载荷。缸体两侧的裙部区域预留了发动机悬置的安装支架接口，安装点的位置经过载荷校核，能够承受整机重量以及车辆运行过程中的冲击载荷，同时避免悬置激励与缸体固有频率重合导致的共振问题。

　　在建模过程中，针对缸体的各个壁厚过渡区域都做了圆角处理，避免应力集中导致的疲劳开裂问题，尤其是在主轴承座与缸体侧壁的连接区域、气缸孔与水套的分隔区域，圆角半径根据应力分布结果做了差异化设计，在保证结构强度的前提下尽可能控制缸体的整体重量，实现轻量化与可靠性的平衡。这类V型八缸缸体的结构设计，需要兼顾铸造工艺性与加工工艺性，所有的拔模角度都符合砂型铸造的工艺要求，避免出现铸造倒扣导致的脱模困难，同时各个加工面的加工余量预留合理，减少后续机加工的材料去除量，提升生产效率。在实际应用场景中，这类缸体适配的发动机排量通常在4.0L以上，能够输出充足的低速扭矩，满足重型皮卡、高性能乘用车以及固定式发电机组、工程机械动力单元的动力需求，其结构强度能够承受高增压工况下的爆发压力，支持后续的动力升级调校。
