单缸风冷内燃机气缸组件结构设计

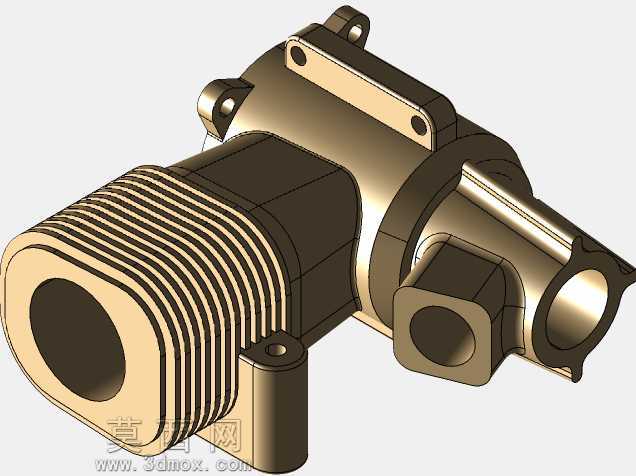

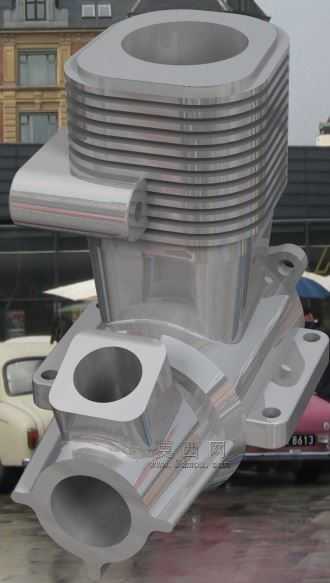

　　在小型通用动力、园林机械、轻型摩托以及小型发电机组的动力配套场景里，这类风冷式单缸气缸组件是核心的承压与能量转换载体，区别于水冷机型的密闭冷却腔结构，这类气缸直接通过本体的散热鳍片完成和外界空气的热交换，不需要额外布置冷却液管路、水泵以及散热水箱，整体结构更紧凑，自重更低，维护环节更少，非常适合小排量、轻量化的动力输出场景。从结构功能来看，这个部件是活塞往复运动的导向载体，同时承担燃烧热量导出、曲轴箱压力密封、周边附件安装定位的多重作用，上部的圆形缸筒内壁是活塞环往复滑动的工作面，加工精度直接决定了燃烧室的密封性能，内壁的珩磨网纹需要兼顾润滑油留存与摩擦阻力控制，既不能因为表面过于光滑导致油膜无法留存造成干磨拉缸，

　　也不能因为纹理过深导致机油上窜参与燃烧，造成积碳与排放超标。外围一圈等距排布的散热鳍片是风冷结构的核心设计，鳍片的厚度、间距、延伸长度都经过热负荷计算，缸头区域靠近燃烧室的位置热负荷最高，鳍片的排布密度更高、延伸长度更长，越靠近曲轴箱侧的区域热负荷越低，鳍片尺寸逐步收窄，既保证高温区域的散热效率，也能控制整体铸件的重量，避免不必要的材料冗余。下部的安装法兰面是和曲轴箱对接的定位基准，面上的螺栓孔位置度有严格公差要求，装配时需要保证缸筒轴线和曲轴轴线的垂直度偏差在允许范围内，否则会造成活塞偏磨，运行过程中出现异响、密封失效甚至缸体开裂的问题。侧面的几个异形接口分别对应进排气道、气门安装位或者是配气机构的避让空间，不同机型的接口角度、

　　孔径尺寸需要和缸头、配气组件完全匹配，气流通道的内壁过渡要做圆弧顺滑处理，降低进排气过程的气流阻力，提升充气效率。从设计思路上看，这类气缸的建模首先要确定缸径、行程这两个核心参数，这两个数值直接决定了单缸的排量与基础动力输出范围，之后以缸筒轴线为基准，先构建内部的工作腔道，再向外延伸布置散热鳍片，鳍片的拔模角度要符合压铸或者重力铸造的工艺要求，不能出现倒扣结构导致铸件无法脱模，所有的棱边都要做圆角过渡，避免应力集中，尤其是缸筒和法兰、散热鳍片的连接位置，圆角半径需要结合应力仿真结果调整，避免发动机运行过程中因为交变热应力、燃烧爆发压力的反复作用出现裂纹。安装边界方面，法兰面的螺栓孔分布圆直径、缸筒的轴向长度、

　　各个侧接口的中心高与朝向角度，都是和整机其他部件匹配的关键尺寸，设计时需要预留足够的密封垫片压缩空间，对接面的平面度公差要控制在0.05mm以内，防止高压燃气从结合面泄漏。这类风冷气缸的材质多采用高硅铝合金，重量轻导热性好，部分高负荷机型会在缸筒内部嵌入铸铁缸套，提升内壁的耐磨性能，兼顾轻量化与使用寿命，建模过程中需要区分不同材质的结合边界，考虑两种材料热膨胀系数差异带来的配合间隙问题，避免热机状态下出现缸套松动或者变形。实际应用中，这类组件的散热效果直接决定了发动机的持续运行能力，如果鳍片之间被杂草、灰尘堵塞，会导致缸体温度过高，出现动力下降、机油劣化加速的问题，所以在结构设计时鳍片的间距不能过小，要兼顾散热效率与使用场景下的杂物通过性，针对园林机械这类作业环境杂草碎屑较多的场景，鳍片间距会适当放大，减少堵塞的概率。
