参数化直齿锥齿轮传动件三维设计

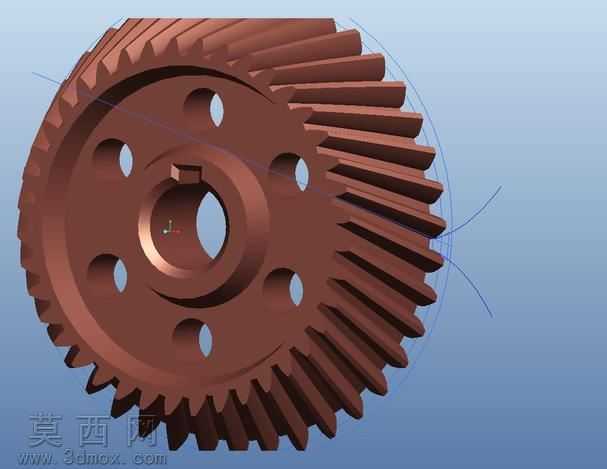

本作品为参数化设计的直齿锥齿轮三维模型，采用Pro/Engineer Wildfire5.0完成全流程建模设计，所有结构维度均通过参数与关系式进行驱动控制，可通过修改核心参数快速调整齿轮的模数、齿数、齿宽、安装孔径等关键尺寸，适配不同传动场景的设计需求。建模过程中首先通过草绘绘制齿轮的基准轮廓，结合锥齿轮的背锥展开原理构建齿形渐开线，通过阵列、切除、拉伸等特征操作完成单个轮齿的成型，再沿分度圆锥面完成轮齿的圆周阵列，保证轮齿分布均匀、啮合精度符合设计要求。模型主体结构包含带键槽的中心安装孔、周向均匀分布的减重孔、锥面轮齿以及轮毂定位台阶，中心键槽严格遵循平键连接的标准尺寸设计，可直接与对应规格的传动轴实现周向固定，传递额定扭矩；周向布置的六个圆形减重孔在保证轮体结构强度的前提下，有效降低了齿轮自身重量，减少传动过程中的转动惯量，提升传动系统的动态响应性能。材质渲染阶段采用棕褐色金属质感材质，模拟调质处理后的合金结构钢表面效果，通过环境光遮蔽、漫反射等渲染参数调整，清晰呈现轮齿表面的加工纹理、轮毂的倒角过渡以及减重孔的边缘细节，还原真实机械零件的视觉质感。结构设计上充分考虑锥齿轮的传动特性，轮齿沿分度圆锥方向的齿厚渐变符合啮合传动的受力要求，轮毂部分的厚度设计满足轴向定位的强度需求，轮体背面的平整端面可与配套轴承或定位套实现贴合安装，整体结构无冗余特征，所有尺寸关联可实现参数化修改，无需重复建模即可生成不同规格的同类型锥齿轮模型，可用于机械传动系统的虚拟装配、运动仿真、干涉检查以及工程图导出，为锥齿轮传动机构的设计研发提供可靠的三维数字模型支撑，有效缩短机械产品的设计研发周期。
