手动齿轮传动甘蔗压榨设备结构设计

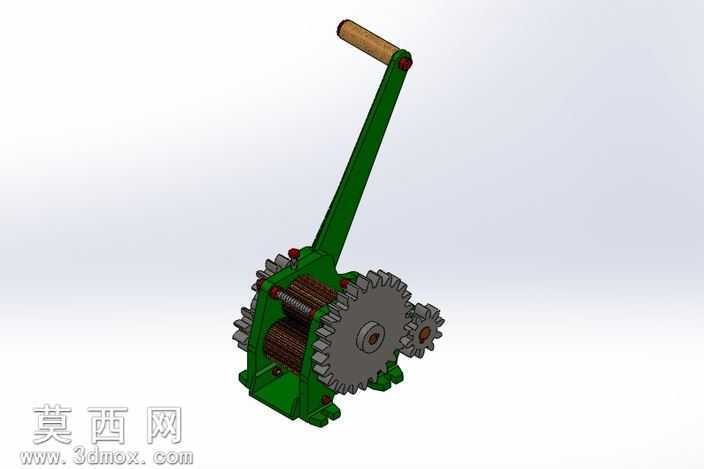

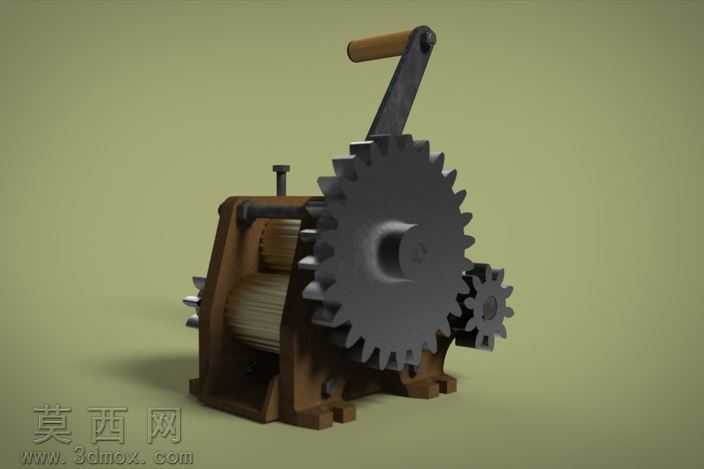

本作品为手动式甘蔗压榨设备的三维结构设计，整体采用SolidWorks完成全参数化建模，建模过程中对每一个零部件进行独立的特征构建，从手柄、传动齿轮组、压榨辊组到机架壳体均按照实际加工装配逻辑完成特征搭建，确保各部件的装配约束关系完全符合机械运动原理。渲染阶段采用实体金属与涂装材质区分不同部件：机架主体采用深绿色哑光涂装材质模拟铸铁喷塑的质感，传动齿轮采用中灰色金属材质还原铸钢件的表面肌理，手柄握持部分采用浅棕色木纹材质还原实木握把的视觉效果，压榨辊采用深色金属材质体现高硬度耐磨部件的特质，整体渲染光影柔和，清晰展现各部件的结构层次与装配关系。结构设计上采用多级齿轮减速传动结构，长手柄连接主动小齿轮，通过啮合传动带动大直径从动齿轮，从动齿轮与压榨辊同轴联动，通过齿轮组的减速增扭作用，将手动输入的较小扭矩放大为压榨辊的大挤压力，双压榨辊平行布置，辊面设置防滑齿纹以增大与甘蔗的摩擦力，确保进料顺畅同时充分挤压甘蔗提取汁液；机架采用一体式箱型结构，预留齿轮与辊轴的安装定位孔，底部设置支撑脚保证设备放置稳定性，各转动部位均预留轴孔与装配间隙，确保手动操作时传动顺畅无卡滞。设计思路围绕小型手动农用加工场景展开，在保证压榨出力足够的前提下尽可能简化结构，减少不必要的零部件，降低设备的制造成本与维护难度，整体结构紧凑，操作逻辑简单，无需外接动力即可完成甘蔗压榨作业，适合小型作坊或家庭场景使用，建模过程中对齿轮的模数、齿形参数、辊轴的直径、机架的壁厚均进行了合理的参数设置，确保结构强度满足手动压榨的受力需求，各部件之间无干涉问题，可直接导出工程图用于实际加工生产。
