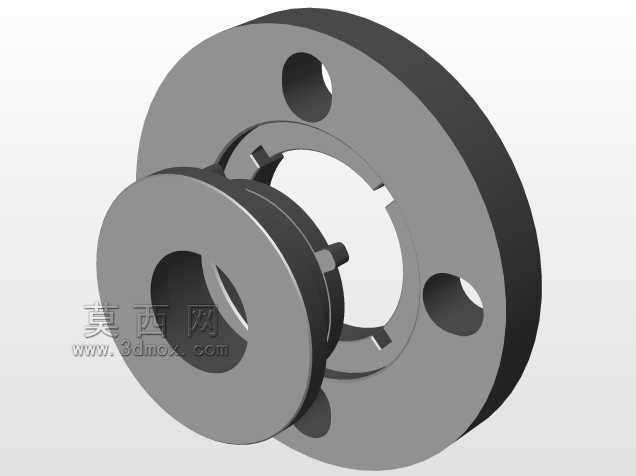

带凸耳定位快接式法兰连接结构

　　该带凸耳定位的快接式法兰结构，主要应用于中低压流体输送管路的快速对接场景，常见于工业给排水、气动回路、低压液压系统、化工介质输送管线的末端连接环节，区别于传统螺栓紧固法兰，这类结构无需逐个穿装螺栓拧紧紧固件，能够大幅缩短管路拆装的作业时长，在需要频繁拆接维护的管路段、移动设备的流体接口、临时管线接驳场景中适配性极强。从实际使用功能来看，该结构的核心作用是实现两段管路的同轴对接与密封，同时通过周向均布的三个凸耳结构完成轴向限位，配合配套的卡箍或旋压锁圈即可完成紧固，相比普通平焊法兰，其对接定位效率提升60%以上，且能有效避免传统法兰对接时螺栓孔对位偏差导致的密封面错位问题。设计层面，该结构采用阶梯式内孔构型，

　　靠近对接端的内孔设置有环形密封槽，可嵌入O型密封圈或平垫片实现端面密封，密封面的加工粗糙度要求控制在Ra1.6以内，保证密封件压缩后无泄漏间隙；外轮廓的法兰盘本体采用等厚圆盘结构，周向均匀分布的三个凸耳沿径向向外伸出，凸耳上设置有定位卡槽，与对接件的凸耳错位后旋转即可卡入锁止位，凸耳的受力面做了倒圆角处理，避免锁止时应力集中导致凸耳崩裂。从安装边界来看，该法兰的对接端外径与配套管路的通径匹配，内孔通径与对接管路保持一致，无通径缩颈问题，不会额外增加管路的流体阻力；法兰盘的整体外径小于同压力等级的传统螺栓法兰，安装时所需的周边操作空间更小，在管路排布密集的设备舱、狭小管廊内安装时优势明显；轴向总长度控制在较短范围内，

　　不会过多占用管路的轴向排布空间，适配紧凑化的管路布局需求。结构细节上，法兰本体的后端设置有管路连接段，可根据实际使用需求加工成焊接坡口、外螺纹或卡套接口，适配金属硬管、软管等不同类型的管路连接；三个凸耳的周向夹角为120度，保证锁止后三个点位受力均匀，不会出现单侧受力导致的密封面偏斜问题；凸耳卡槽的深度经过受力校核，在额定工作压力下，卡槽的剪切应力远低于材料的许用应力，长期使用不会出现变形脱开的问题。建模过程中，对密封槽的尺寸公差、凸耳卡槽的位置度公差做了严格的参数化约束，密封槽的宽度、深度与常用标准密封圈的尺寸完全匹配，凸耳的位置度公差控制在0.1mm以内，保证对接时三个凸耳能同时卡入锁止位，无卡滞或单侧虚接的问题；

　　法兰各段的过渡位置均设置了工艺圆角，既避免加工时出现应力集中导致的零件开裂，也能减少流体在管路拐角处的紊流问题。实际选型使用时，该结构可根据输送介质的特性选用碳钢、不锈钢或工程塑料材质，输送水、压缩空气等常规介质时采用碳钢镀锌即可满足防腐需求，输送腐蚀性化工介质时可选用304或316不锈钢材质，满足不同工况的使用要求；其额定工作压力可覆盖1.6MPa以内的中低压管路场景，完全满足常规工业管路的使用需求。
