金属线材弯制加工用弯辊结构设计

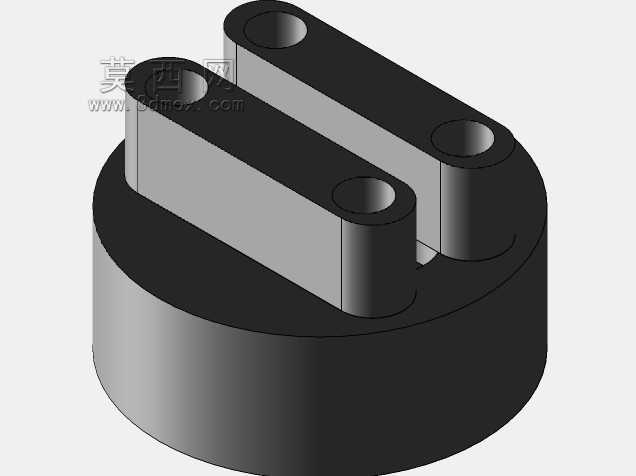

　　在金属线材深加工的生产场景里，小直径钢丝的精准弯制成型是很多五金制品、弹簧预制件、金属网构件生产环节里的核心工序，弯辊作为直接接触线材、施加成型力的核心接触部件，其结构设计的合理性直接决定了线材弯制后的尺寸精度、表面质量以及连续生产的稳定性。这次设计的弯辊针对直径4.7mm的钢丝弯制工况做了定向优化，整体采用下部圆柱基座加上部双平行凸耳的结构形式，下部圆柱基座作为整个部件的安装承载基础，外圆面做了高精度的车削加工，装配时可以直接嵌入设备安装座的对应内孔中，依靠圆柱面的配合保证安装同轴度，基座的厚度经过反复校核，既能够承受弯制过程中钢丝传递的径向反作用力，避免长期受力出现基座变形，也不会因为厚度过大占用过多的设备安装空间，

　　给周边的送线、导向部件留出足够的布置余量。上部的两个平行凸耳是直接参与线材成型的工作部分，两个凸耳的相对间距严格匹配4.7mm钢丝的弯制曲率要求，凸耳上开设的同轴通孔是用来穿装定位销轴的，销轴在装配后会在两个凸耳之间形成稳定的限位槽，钢丝从槽内通过时，凸耳的侧壁会对钢丝施加侧向的挤压力，迫使钢丝按照预设的曲率发生塑性变形，完成弯制动作。凸耳的边缘位置做了小半径的圆角过渡处理，避免硬棱接触钢丝表面造成划伤，影响成品线材的表面质量，尤其是针对需要后续做表面处理的钢丝构件，这种圆角设计能大幅减少弯制过程中的表面微裂纹产生概率。从设计思路上来说，这个弯辊没有采用复杂的分体装配式结构，而是采用整体式的结构设计，材料选用常用的合金结构钢，

　　整体淬火后再做精加工，既保证了部件整体的结构强度，在长期承受钢丝的摩擦、挤压时不会出现局部崩损或者过度磨损，也减少了分体装配带来的累积误差，安装时不需要反复调整多个部件的相对位置，直接将基座装入安装孔锁紧即可完成装配，大幅降低了设备运维时的更换调试时间。在实际生产场景中，这类弯辊通常会成组布置在弯丝设备的成型工位上，不同位置的弯辊配合形成连续的成型轨迹，让钢丝在逐步送进的过程中被弯成设计需要的复杂形状，不管是生产日用五金里的金属挂钩、异形弹簧坯料，还是工业用的金属丝网弯折边、线缆固定卡簧，这类弯辊都能稳定适配。设计过程中也充分考虑了安装边界的限制，下部基座的外径尺寸和常见的弯丝设备安装座孔径做了通用化匹配，

　　两个凸耳的外伸长度经过核算，既保证有足够的接触长度来约束钢丝的弯制路径，不会因为接触长度过短导致钢丝弯制时出现翘曲、跑偏，也不会因为外伸过长导致凸耳根部应力集中，在长期交变载荷下出现断裂问题。凸耳上的销轴孔位置度做了严格的公差约束，保证装配后销轴的轴线和基座的安装轴线保持垂直，避免销轴倾斜导致钢丝弯制时出现侧向滑移，影响成型尺寸的一致性。另外，整个弯辊的工作表面粗糙度控制在合理范围内，既不会因为表面过于粗糙增大和钢丝之间的摩擦力，导致送线阻力变大增加设备负载，也不会因为表面过于光滑降低对钢丝的约束能力，避免弯制过程中钢丝出现打滑错位。在设备日常维护时，这种整体式弯辊的检查也十分方便，只需要观察凸耳工作表面的磨损情况、销轴孔的变形量，就可以判断是否需要更换部件，不需要拆解多个配合零件，能有效减少生产线的停机维护时间。针对4.7mm这个特定线径的钢丝，两个凸耳之间的工作间隙做了精准的尺寸匹配，间隙值略大于钢丝直径，既保证钢丝能顺畅通过间隙，不会出现卡滞问题，也不会因为间隙过大导致钢丝弯制时出现多余的窜动，保证弯制角度和曲率的稳定性。
