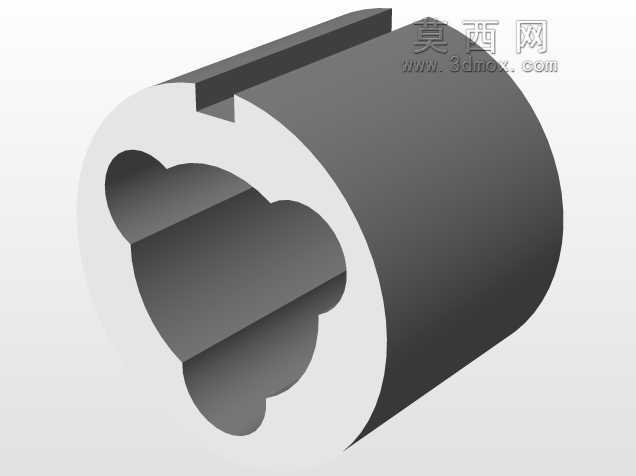

同时还要抵消冲压过程中坯料放置偏移带来的侧向分力,因此在结构设计阶段,就需要重点考量壁厚的均匀过渡与内孔轮廓的受力分布。该套筒的外轮廓采用整圆结构,能够直接与压力机机身的安装孔位过渡配合,安装时无需额外加工异形定位面,仅需通过外壁预留的键槽结构完成周向防转固定,安装边界的公差配合选取H7/k6过渡配合等级,既可以保证装配后的同轴度,也能在部件磨耗到限时快速拆卸更换,减少生产线停机维护的时长。内孔的多弧段异形轮廓并非随意设计,每个弧段的曲率都对应滑块上配套导向条的接触面,相比传统的四方导向、六方导向结构,这种多弧面接触能够将导向接触面积提升30%以上,在同等载荷下接触面的比压更低,磨耗速率更慢,同时弧面过渡的结构不存在直角应力集中点,在锻压成型、金属件校直、型材压装、粉末件压制成型的生产场景中,套筒式压力机的核心承压导向部件直接决定了设备运行的稳定性与额定载荷下的抗形变能力,本次呈现的60吨级压力机配套套筒结构,针对中载锻压工况的受力特性做了针对性的结构优化,区别于常规等壁厚圆形内孔套筒,该部件采用了多弧段异形内孔轮廓,能够在滑块往复冲压过程中提供多面贴合的导向约束,避免传统圆形套筒长期受偏载冲击后出现的单侧磨耗超标、滑块运行卡滞问题。从实际工况适配角度看,这类套筒多用于开式单点压力机的滑块导向段,也可适配小型液压机的主缸导向部位,在汽配零件冲压、五金件压装、小型锻件成型的生产线上,该部件需要承受每分钟15-30次的往复冲击载荷,
在承受60吨额定冲压力带来的侧向分力时,不会出现直角位置的应力开裂问题。在设计思路上,该套筒的壁厚从外圆到内孔的过渡做了差异化处理,对应冲压受力主方向的位置壁厚增加15%,用于抵消主冲压力带来的形变,而非受力方向的壁厚适当缩减,在保证整体结构强度的前提下控制部件自重,降低材料成本。套筒外壁靠近上端的位置预留了环形定位台阶,安装时台阶面与机身安装孔的端面贴合,能够承担套筒的轴向定位,避免长期冲压震动导致套筒轴向窜动,台阶位置的圆角处理采用R3-R5的过渡圆角,避免台阶位置的应力集中,在满载荷冲击下不会出现台阶根部的断裂问题。从实际使用的角度看,这类套筒的内孔表面需要做高频淬火处理,表面硬度达到HRC45-50,
才能满足长期往复摩擦的磨耗要求,而外圆表面仅需做常规的机加工即可,不需要额外的硬化处理,因为外圆与机身孔位为静配合,不存在相对摩擦。在设备选型适配时,需要注意该套筒的内孔轮廓尺寸要与滑块的导向段尺寸完全匹配,间隙控制在0.03-0.05mm之间,间隙过小会导致滑块运行发热卡滞,间隙过大则会出现冲压精度超差、导向面磨耗加快的问题。另外,该套筒的异形内孔结构在润滑设计上也有对应的考量,每个内凹弧段的位置都可以预留润滑油槽,在设备运行时润滑油能够沿着弧面均匀分布到整个接触面上,相比传统的直槽润滑,润滑覆盖面积更大,能够有效降低导向面的摩擦系数,减少部件的磨耗量。在冲压生产过程中,经常会出现坯料放置偏移导致的偏载工况,
普通圆形套筒在偏载时接触为线接触,局部应力极高很容易出现拉毛、拉伤问题,而这种多弧段异形内孔套筒在偏载时能够保持至少两个弧面的面接触,局部应力能够分散到更大的接触面积上,大幅降低偏载工况下的部件损伤概率,延长设备的维护周期。对于三维建模从业者而言,这类结构的建模重点在于内孔多弧段的曲率连续,要保证每个弧段之间相切过渡,不能出现硬拐点,否则在后续的有限元受力分析时会出现应力集中的假阳性结果,同时建模时要注意外壁键槽、定位台阶的位置与内孔弧段的周向对应关系,保证受力最大的弧段位置对应壁厚最大的区域,匹配实际受力的需求。在装配验证阶段,该套筒压入机身安装孔后,需要检测内孔的圆度与圆柱度,保证压装后的形位公差在0.02mm以内,避免压装形变导致内孔轮廓失准,影响滑块的运行精度。
