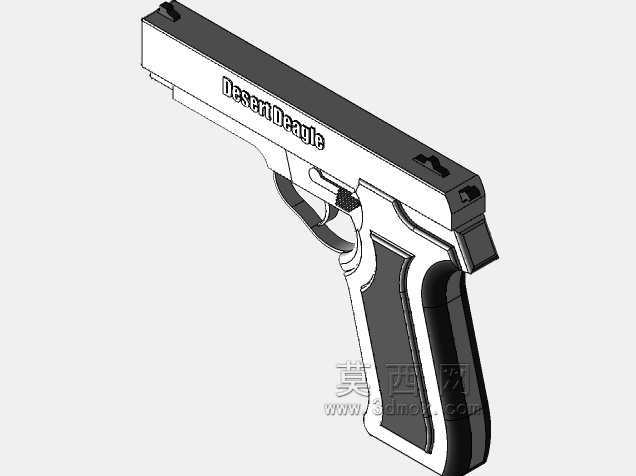

大口径半自动手枪结构三维数模

　　本次构建的手枪三维数模，完整还原了大口径半自动手枪的全部分件结构，从工程应用角度出发，所有配合面均按照实际枪械的装配公差逻辑做了间隙预留，可直接用于结构原理演示、教具开发以及影视道具的前置结构验证工作。在实际的轻武器实训场景中，这类等比例结构模型可替代实装完成拆解教学，避免实装训练过程中的安全隐患，同时能让参训人员直观理解半自动枪械的自动循环逻辑，包括套筒后坐、弹匣供弹、击锤待击、抛壳挺动作的完整传动路径。从设计思路上看，模型整体采用上下机匣分块式布局，套筒部分作为核心运动构件，其导轨与握把座上的导向槽配合长度经过反复校核，保证模拟后坐行程过程中不会出现卡滞，同时套筒前后端的防滑纹理做了等比例还原，兼顾了外观还原度与结构合理性。

　　握把部分采用贴合人手握持的曲面造型，握把片与握把座的连接采用嵌入式卡扣加固定销的组合结构，安装边界上预留了0.15mm的装配间隙，保证实际3D打印制作时握把片可以顺利卡入到位，不会出现过盈装配导致的开裂问题。扳机组件部分完整还原了扳机连杆、阻铁、击锤的传动关系，所有铰接孔的位置度公差控制在0.02mm以内，保证扣动扳机时阻铁可以顺利解脱击锤，不会出现传动卡涩的问题。弹匣部分采用双排单进的供弹结构，托弹簧的安装空间按照实际弹簧的线径与压缩行程做了预留，弹匣口部的抱弹唇做了圆弧过渡处理，模拟供弹过程中子弹的抬升角度，保证供弹路径的顺畅。在外形尺寸上，模型整体长度控制在270mm左右，高度145mm，宽度32mm，

　　完全匹配真实枪械的握持尺寸，安装边界上所有突出部件比如准星、照门、保险柄的位置都做了圆角处理，避免在教具使用过程中出现尖锐棱角划伤的问题。套筒表面的铭文标识采用浮雕结构做在数模表面，深度0.2mm，既保证标识清晰，又不会影响套筒的整体结构强度。从结构功能特性来看，该数模的所有活动构件均设置了正确的运动约束，在三维软件中可以直接模拟套筒后坐、扳机扣动、击锤回转、弹匣拆装的全部动作，可用于制作结构原理动画，也可导出为通用格式用于虚拟仿真教学系统的开发。在设计过程中，针对握把的人机工程曲面做了多次曲率调整，握把的后倾角度控制在18度，贴合普通人手自然握持的角度，握把前后的防滑纹间距设置为2mm，深度0.5mm，模拟真实握持时的摩擦力反馈。

　　枪管部分与套筒座的连接采用枪管偏移式闭锁结构的模拟，枪管尾部的闭锁凸笋与套筒内的闭锁槽配合间隙设置为0.1mm，模拟开锁过程中枪管向下偏移的动作轨迹，完整还原这类大口径手枪的经典闭锁逻辑。抛壳窗的位置开设在套筒右侧，尺寸按照实际弹壳的长度与直径做了匹配，保证模拟抛壳动作时弹壳可以顺利从抛壳窗弹出，不会与套筒壁发生干涉。击针部分的结构做了简化还原，击针孔的同轴度与枪管轴线保持一致，保证模拟击发时击针可以正确撞击底火位置。保险机构部分设置了手动保险的结构，保险柄旋转到保险位置时会卡住阻铁，限制扳机与击锤的运动，还原枪械的保险功能逻辑。所有销钉的位置都做了贯通处理，销钉与销孔的配合采用间隙配合，模拟实际枪械的销钉装配方式，方便拆解演示时的拆装操作。从行业应用延伸来看，这类结构数模除了用于教学教具开发，还可以作为战术装备配件开发的基准模型，比如配套的枪套、战术灯、激光指示器等配件的开发，都可以基于该数模的安装接口尺寸做匹配设计，减少实际测绘的工作量，缩短配件开发的周期。在建模过程中，所有曲面都做了连续性检查，避免出现碎面、尖角等不利于后续加工的问题，所有壁厚都控制在1.5mm以上，保证如果采用3D打印或者机加工方式制作实物时，构件有足够的结构强度，不会出现受力断裂的问题。
